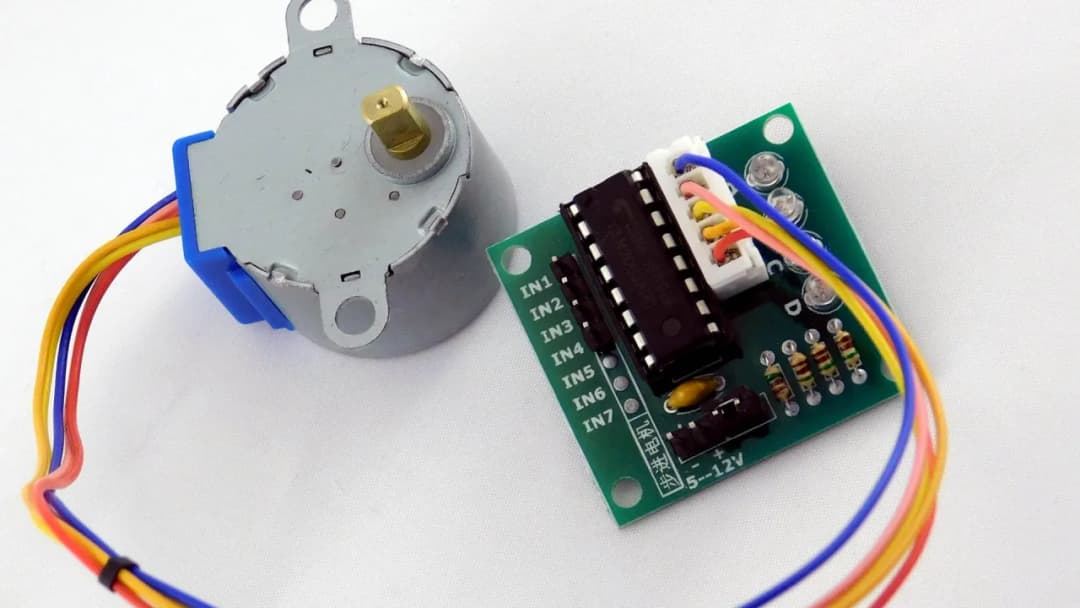

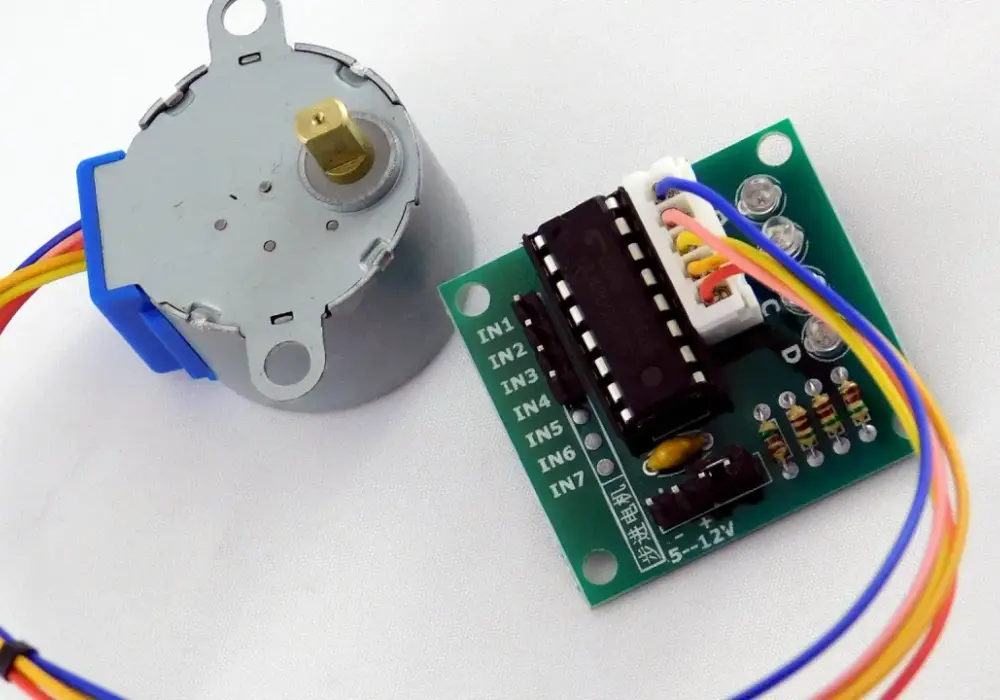

Silnik krokowy z sterownikiem to zaawansowany system elektromechaniczny. Jest to połączenie dwóch kluczowych elementów: silnika przekształcającego energię elektryczną w ruch oraz sterownika kontrolującego ten proces. Precyzyjne sterowanie pozycją i prędkością to główna zaleta tego rozwiązania. System ten znajduje szerokie zastosowanie w automatyce przemysłowej, drukarkach 3D i maszynach CNC.
Najważniejsze informacje:- Silnik krokowy porusza się skokowo poprzez impulsy elektryczne
- Sterownik odpowiada za kontrolę prędkości i kierunku ruchu silnika
- System zapewnia wysoką precyzję pozycjonowania
- Dostępne są dwa główne typy sterowników: stałonapięciowe i stałoprądowe
- Dobór sterownika zależy od parametrów silnika i wymagań aplikacji
- Możliwe jest zastosowanie mikrokrokowania dla zwiększenia płynności ruchu
Zasada działania silnika krokowego
Silnik krokowy z sterownikiem przekształca impulsy elektryczne w precyzyjny ruch obrotowy. Jego działanie opiera się na sekwencyjnym zasilaniu cewek elektromagnetycznych. System ten pozwala na dokładne kontrolowanie pozycji kątowej wału.
Ruch silnika krokowego powstaje dzięki wzajemnemu oddziaływaniu pola magnetycznego stojana i wirnika. Moment obrotowy generowany jest poprzez przyciąganie biegunów magnetycznych. Precyzja ruchu zależy od liczby biegunów i sposobu sterowania.
- Stojan z uzwojeniami fazowymi
- Wirnik z magnesami trwałymi
- Wał napędowy
- Obudowa z łożyskami
Sterowanie silnikiem krokowym odbywa się poprzez wysyłanie impulsów elektrycznych do poszczególnych faz. Kolejność impulsów determinuje kierunek i prędkość obrotów.
Do czego służy sterownik silnika krokowego?
Sterownik do silnika krokowego pełni funkcję jednostki kontrolującej. Odpowiada za przekształcenie sygnałów sterujących w odpowiednią sekwencję impulsów prądowych.
Układ sterowania silnikiem krokowym zapewnia precyzyjną kontrolę pozycji. Umożliwia też regulację prędkości i kierunku obrotów.
Sterownik silników krokowych chroni silnik przed przeciążeniem. Zapewnia również optymalne parametry pracy w różnych warunkach.
Rodzaje sterowników - który wybrać?
Na rynku dostępne są dwa główne typy sterowników do silników krokowych. Każdy z nich ma swoje unikalne właściwości i zastosowania.
Wybór odpowiedniego sterownika zależy od konkretnych wymagań aplikacji. Należy uwzględnić zarówno parametry techniczne, jak i budżet.
| Parametr | Sterownik stałonapięciowy | Sterownik stałoprądowy |
|---|---|---|
| Cena | Niska | Wysoka |
| Wydajność | Umiarkowana | Wysoka |
| Zastosowanie | Proste aplikacje | Zaawansowane systemy |
| Zalety | Prostota, niski koszt | Wysoka precyzja, stabilność |
| Wady | Niższa dokładność | Wyższy koszt, złożoność |
Sterowanie mikrokrokowe dzieli każdy pełny krok na mniejsze części. Zwiększa to płynność ruchu i redukuje wibracje. Pozwala osiągnąć wyższą precyzję pozycjonowania.
Parametry sterowników silników krokowych
Wybierając sterownik do silnika krokowego, należy zwrócić uwagę na kluczowe parametry techniczne. Ich dopasowanie wpływa na efektywność całego układu.
Parametry elektryczne muszą być zgodne z charakterystyką silnika. Nieprawidłowy dobór może prowadzić do uszkodzenia komponentów.
- Napięcie zasilania: określa zakres napięcia pracy (typowo 12-48V)
- Prąd fazowy: maksymalny prąd dostarczany do uzwojeń silnika
- Rozdzielczość mikrokrokowa: dostępne podziały kroku (1/2, 1/4, 1/8, 1/16)
- Częstotliwość kroków: maksymalna liczba impulsów na sekundę
- Interfejs sterujący: typ sygnałów sterujących (STEP/DIR, PWM)
- Zabezpieczenia: ochrona przed przeciążeniem i przegrzaniem
Jak połączyć silnik krokowy ze sterownikiem?
Montaż zestawu silnik krokowy rozpoczyna się od identyfikacji przewodów fazowych. Każda faza silnika musi być prawidłowo podłączona do odpowiednich zacisków sterownika. Należy przestrzegać polaryzacji połączeń.
Kolejnym krokiem jest podłączenie zasilania do sterownika silników krokowych. Wymagane jest zastosowanie odpowiedniego źródła napięcia. Warto zabezpieczyć układ bezpiecznikiem.
Na końcu podłączamy sygnały sterujące do układu sterowania silnikiem krokowym. Typowo są to sygnały STEP i DIR. Należy zadbać o prawidłowe połączenie masy.
Najczęstszym błędem jest nieprawidłowe podłączenie faz silnika. Może to skutkować nieregularną pracą lub brakiem ruchu.
Drugim częstym błędem jest zastosowanie niewłaściwego napięcia zasilania. Zbyt wysokie napięcie może uszkodzić sterownik.
Test połączenia powinien rozpocząć się od sprawdzenia poprawności wszystkich połączeń. Następnie można wykonać próbę ruchu z małą prędkością.
Konfiguracja zestawu silnik-sterownik
Konfigurację silnika krokowego z sterownikiem zaczynamy od ustawienia prądu fazowego. Wartość tę dobieramy na podstawie parametrów silnika. Następnie ustawiamy tryb mikrokrokowy.
Kolejnym krokiem jest konfiguracja parametrów ruchu. Należy ustawić maksymalną prędkość i przyspieszenie. Warto też skonfigurować funkcje ochronne.
Optymalizacja pracy polega na dostrojeniu parametrów do konkretnej aplikacji. Należy znaleźć kompromis między prędkością a dokładnością.
Zastosowania silników krokowych ze sterownikiem
Silnik krokowy z kontrolerem znajduje szerokie zastosowanie w automatyce przemysłowej. Szczególnie sprawdza się w maszynach wymagających precyzyjnego pozycjonowania.
Coraz częściej zestawy silnik krokowy wykorzystywane są w drukarkach 3D. Zapewniają dokładny ruch w trzech osiach.
| Branża | Przykład użycia | Wymagania |
|---|---|---|
| Przemysł | Maszyny CNC | Wysoka precyzja, duży moment |
| Robotyka | Ramiona robotów | Kontrola pozycji, powtarzalność |
| Medycyna | Sprzęt laboratoryjny | Dokładność, niezawodność |
Przyszłość należy do inteligentnych systemów sterowania. Rozwój technologii umożliwi jeszcze dokładniejszą kontrolę ruchu.
Najczęstsze problemy z zestawem silnik-sterownik
Typowym problemem jest przegrzewanie się silnika. Może to wynikać z nieprawidłowego doboru prądu fazowego.
Kolejną częstą awarią jest utrata kroków. Zazwyczaj jest to spowodowane zbyt dużym obciążeniem lub wysoką prędkością.
Wibracje i hałas mogą świadczyć o problemach z konfiguracją. Często wynikają z niewłaściwego trybu mikrokrokowego.
Diagnostykę należy rozpocząć od sprawdzenia połączeń elektrycznych. Warto też zmierzyć napięcia i prądy w kluczowych punktach układu. Kolejnym krokiem jest weryfikacja ustawień sterownika.
Podczas diagnostyki warto zwrócić uwagę na warunki pracy. Temperatura otoczenia i obciążenie mechaniczne mają duży wpływ na działanie układu.
Regularna konserwacja powinna obejmować czyszczenie i kontrolę połączeń. Warto też okresowo weryfikować parametry pracy układu.
Kompleksowy przewodnik po silnikach krokowych i ich sterowaniu
Silnik krokowy z sterownikiem to zaawansowany system elektromechaniczny, który wymaga odpowiedniego doboru komponentów i prawidłowej konfiguracji. Kluczem do sukcesu jest zrozumienie zasady działania oraz właściwy dobór parametrów technicznych.
Wybór odpowiedniego sterownika do silnika krokowego zależy od konkretnej aplikacji. Sterowniki stałoprądowe oferują wyższą precyzję i wydajność, podczas gdy stałonapięciowe są tańszym rozwiązaniem dla prostszych zastosowań. Sterowanie mikrokrokowe dodatkowo zwiększa dokładność i płynność ruchu.
Prawidłowa instalacja i konfiguracja zestawu silnik krokowy jest kluczowa dla niezawodnej pracy. Regularna konserwacja, monitoring parametrów pracy oraz szybka reakcja na potencjalne problemy pozwolą uniknąć poważnych awarii i przestojów. Dzięki właściwemu utrzymaniu, system może służyć przez wiele lat w aplikacjach wymagających precyzyjnego pozycjonowania.
