Cyna w płynie to specjalistyczny materiał szeroko wykorzystywany w przemyśle elektronicznym i motoryzacyjnym. Występuje głównie w formie pasty lutowniczej. Jej kluczowym zastosowaniem jest łączenie elementów elektronicznych. Zawiera najczęściej mieszankę cyny i ołowiu w proporcji 63% do 37%. Materiał ten wyróżnia się temperaturą topnienia około 183°C. Można też spotkać warianty do nakładania na zimno.
Najważniejsze informacje:- Dostępna w dwóch głównych formach: pasta lutownicza i cyna do nakładania na zimno
- Szeroko stosowana w lutowaniu elementów BGA
- Wymaga przechowywania w temperaturze 0-10°C
- Dostępne są wersje bezołowiowe, przyjazne dla środowiska
- W wersji na zimno utwardza się w ciągu 24 godzin
- Niektóre rodzaje nie wymagają czyszczenia po użyciu
Co to jest cyna w płynie?
Pasta lutownicza, znana również jako cyna w płynie, to specjalistyczne spoiwo lutownicze składające się głównie ze stopu cynowego Sn63/Pb37. Jest powszechnie stosowana w elektronice, szczególnie przy montażu elementów BGA. Jej płynna konsystencja ułatwia precyzyjne nakładanie na płytki drukowane.
W przeciwieństwie do klasycznej cyny do lutowania, cyna w płynie nie wymaga podgrzewania podczas aplikacji. Tradycyjna cyna występuje w formie drutu i wymaga stałego podgrzewania lutownicą. Pasta lutownicza może być nakładana na zimno, a następnie podgrzewana w celu uzyskania połączenia.
Niezbędne narzędzia i materiały do lutowania
- Stacja lutownicza z regulacją temperatury - kluczowa dla precyzyjnej kontroli procesu lutowania
- Aplikator lub strzykawka - do dokładnego nakładania pasty lutowniczej
- Pęseta antystatyczna - niezbędna do manipulowania drobnymi elementami
- Okulary ochronne - chronią oczy przed oparami i rozpryskami
- Mata antystatyczna - zabezpiecza komponenty przed wyładowaniami
- System wentylacyjny - usuwa szkodliwe opary powstające podczas lutowania
Jakość narzędzi ma bezpośredni wpływ na efekt końcowy lutowania elektroniki. Warto zainwestować w profesjonalny sprzęt, który zapewni precyzję i powtarzalność procesu.
Jak przygotować stanowisko do lutowania?
Stanowisko lutownicze wymaga odpowiedniego oświetlenia i stabilnej powierzchni roboczej. Wszystkie narzędzia powinny być łatwo dostępne i ułożone w ergonomiczny sposób. Obszar roboczy musi być czysty i wolny od zbędnych przedmiotów.
Sprawna wentylacja to podstawa bezpiecznego lutowania. Wyciąg powinien być umieszczony bezpośrednio nad miejscem pracy, aby skutecznie odprowadzać szkodliwe opary.
Optymalna temperatura lutowania
| Rodzaj pasty | Temperatura topnienia | Temperatura robocza |
| Standard Sn63/Pb37 | 183°C | 200-220°C |
| Bezołowiowa | 217°C | 230-250°C |
| Cynowanie na zimno | Nie dotyczy | 20-25°C |
Temperatura ma kluczowe znaczenie dla jakości połączenia lutowanego. Zbyt niska nie zapewni prawidłowego rozpłynięcia pasty lutowniczej. Zbyt wysoka może uszkodzić komponenty elektroniczne.
Krok po kroku - nakładanie cyny w płynie
Przed rozpoczęciem pracy oczyść powierzchnie przeznaczone do lutowania. Usuń wszystkie zanieczyszczenia i tlenki za pomocą specjalnego środka czyszczącego.
Nałóż odpowiednią ilość pasty lutowniczej za pomocą dozownika lub szablonu. Staraj się aplikować pastę równomiernie i precyzyjnie.
Umieść komponenty elektroniczne dokładnie w wyznaczonych miejscach. Użyj pęsety antystatycznej do precyzyjnego pozycjonowania.
Podgrzej całość do temperatury topnienia stopu cynowego. Obserwuj proces rozpływania się pasty.
Czas schnięcia zależy od rodzaju użytej pasty lutowniczej i temperatury otoczenia. Standardowo wynosi od 10 do 30 minut przy temperaturze pokojowej.
Techniki aplikacji pasty lutowniczej
Metoda szablonowa pozwala na równomierne nanoszenie cyny w płynie na wiele punktów jednocześnie. Szablon wykonany z cienkiej blachy stalowej zapewnia powtarzalność procesu. Jest to najszybsza metoda przy produkcji seryjnej.
Aplikacja ręczna przy użyciu dozownika wymaga większej precyzji i doświadczenia. Ciśnienie w dozowniku musi być odpowiednio wyregulowane. Metoda ta sprawdza się przy pojedynczych naprawach.
- Kontroluj ciśnienie w dozowniku podczas aplikacji
- Utrzymuj stałą odległość końcówki od powierzchni
- Używaj odpowiedniej średnicy końcówki dozującej
- Reguluj prędkość nakładania w zależności od lepkości pasty
Przechowywanie i konserwacja cyny w płynie
Pastę lutowniczą należy przechowywać w temperaturze 0-10°C. Zawsze szczelnie zamykaj pojemnik po użyciu.
Unikaj ekspozycji na światło słoneczne i wysoką temperaturę. Przechowuj produkt w oryginalnym opakowaniu.
Trwałość cyny w płynie wynosi zazwyczaj 6-12 miesięcy od daty produkcji. Regularnie sprawdzaj konsystencję i kolor pasty. Zmiana barwy lub rozwarstwienie dyskwalifikuje produkt do użycia.

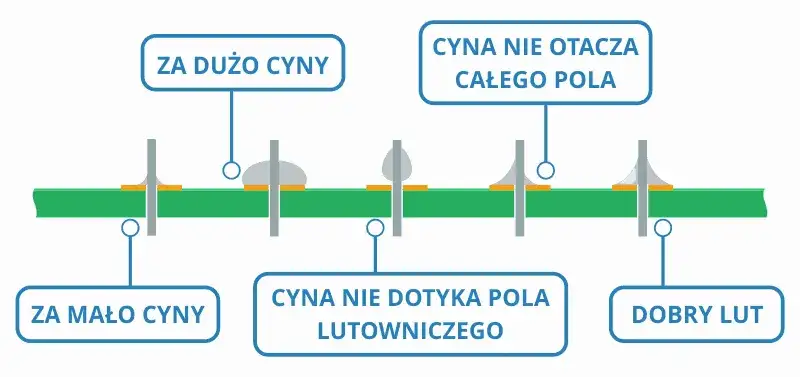

Najczęstsze problemy podczas lutowania
| Problem | Przyczyna | Rozwiązanie |
| Zimne luty | Zbyt niska temperatura | Zwiększ temperaturę lutowania |
| Kulki cyny | Zbyt dużo pasty | Zmniejsz ilość aplikowanej pasty |
| Brak zwilżania | Zabrudzona powierzchnia | Dokładnie oczyść powierzchnię |
| Mostki lutownicze | Nieprawidłowa aplikacja | Popraw technikę nakładania |
| Porowatość | Zanieczyszczona pasta | Wymień pastę na nową |
Większości problemów można uniknąć poprzez prawidłowe przygotowanie powierzchni. Zawsze używaj świeżej pasty lutowniczej i utrzymuj czystość w miejscu pracy.
Rodzaje past lutowniczych i ich zastosowanie
Klasyczne pasty ołowiowe Sn63/Pb37 zapewniają najlepszą zwilżalność i łatwość aplikacji. Są idealne do lutowania elektroniki domowej i profesjonalnej. Ich temperatura topnienia wynosi 183°C.
Pasty bezołowiowe SAC305 są przyjazne dla środowiska i zgodne z dyrektywą RoHS. Wymagają wyższej temperatury topnienia (217°C). Stosowane głównie w profesjonalnej produkcji elektronicznej.
Pasty do cynowania na zimno bazują na żywicach epoksydowych. Utwardzają się w temperaturze pokojowej w ciągu 24 godzin. Idealne do napraw karoserii i elementów wrażliwych na wysoką temperaturę.
Wybór odpowiedniej pasty lutowniczej zależy od rodzaju łączonych materiałów i warunków pracy. Zawsze sprawdzaj kompatybilność pasty z lutowanymi elementami.
Skuteczne lutowanie z wykorzystaniem cyny w płynie - kluczowe aspekty
Lutowanie elektroniki z wykorzystaniem cyny w płynie wymaga odpowiedniego przygotowania i przestrzegania określonych procedur. Właściwa temperatura, czystość powierzchni oraz precyzja aplikacji to fundamenty udanego procesu. Kluczowe jest również używanie wysokiej jakości narzędzi i przestrzeganie zasad bezpieczeństwa.
Dobór odpowiedniej pasty lutowniczej powinien być uzależniony od specyfiki projektu. Tradycyjne pasty ołowiowe sprawdzają się w większości zastosowań amatorskich, podczas gdy profesjonalna produkcja wymaga past bezołowiowych zgodnych z normami środowiskowymi. Cynowanie na zimno stanowi alternatywę dla elementów wrażliwych na wysoką temperaturę.
Właściwe przechowywanie i regularna kontrola stanu spoiwa lutowniczego znacząco wpływają na jakość połączeń. Przestrzeganie temperatury przechowywania 0-10°C oraz szczelne zamykanie pojemników zapewnia zachowanie optymalnych właściwości pasty przez cały okres jej przydatności.
