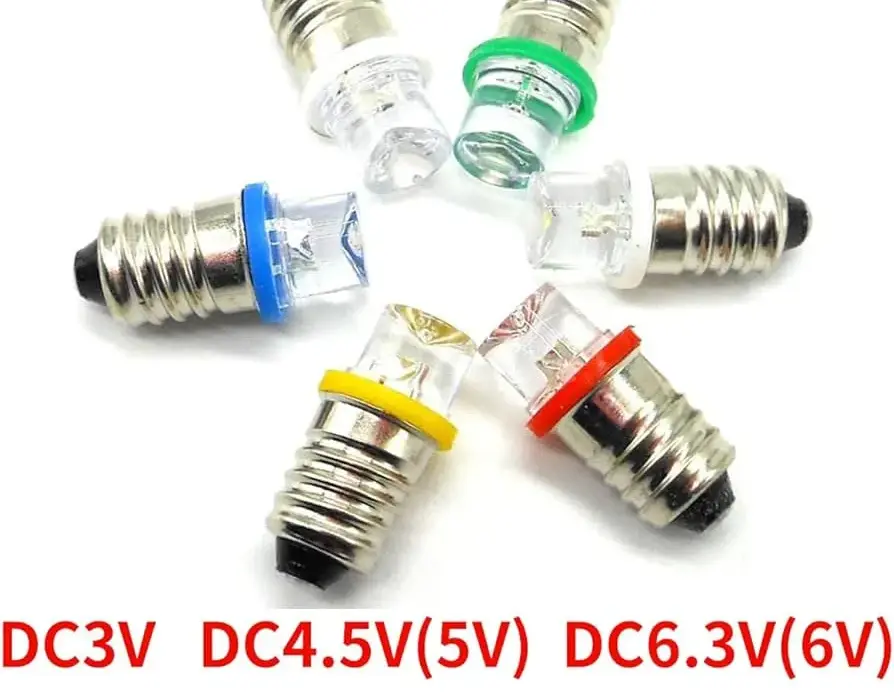

Dioda LED 4-5V to nowoczesny element elektroniczny generujący światło pod wpływem przepływającego prądu. Jest to wszechstronne rozwiązanie oświetleniowe, które znajduje zastosowanie w różnorodnych projektach elektronicznych. Działa w zakresie napięcia od 4 do 5 woltów. Ma prostą budowę. Świeci jasno. Pobiera mało prądu. To sprawia, że jest energooszczędna i niezawodna. Diody LED stały się standardem w nowoczesnym oświetleniu.
Najważniejsze informacje:- Napięcie robocze wynosi 4-5V
- Maksymalny prąd to zazwyczaj 20 mA
- Żywotność sięga nawet 50 000 godzin pracy
- Dostępna w różnych kolorach świecenia
- Wymaga rezystora ograniczającego prąd
- Jasność od 100 do 2000 mcd
- Kąt świecenia od 15° do 120°
Co trzeba wiedzieć o diodzie LED 4-5V przed podłączeniem?
Dioda LED 4-5V to popularny element elektroniczny emitujący światło pod wpływem prądu elektrycznego. Jej montaż jest prosty, ale wymaga znajomości podstawowych parametrów i zasad bezpieczeństwa.
Dioda LED zasilanie musi być dopasowane do jej specyfikacji technicznej. Przekroczenie wartości granicznych może skutkować natychmiastowym uszkodzeniem elementu.
- Dioda LED napięcie robocze: 4-5V - kluczowy parametr określający zakres prawidłowego działania
- Prąd: maksymalnie 20 mA dla standardowych diod
- Polaryzacja: anoda (+) dłuższa nóżka, katoda (-) krótsza nóżka
- Żywotność: do 50 000 godzin ciągłej pracy
Niezbędne elementy do podłączenia diody LED
Do prawidłowego montażu diody LED 4 5v potrzebne są podstawowe komponenty elektroniczne. Ich dobór wpływa na bezpieczeństwo i efektywność układu.
| Element | Parametry | Uwagi |
| Dioda świecąca 4V | Napięcie 4-5V, prąd 20mA | Sprawdź polaryzację |
| Rezystor | Wartość zależna od napięcia zasilania | Oblicz przed montażem |
| Źródło zasilania | Napięcie wyższe niż 5V | Stabilizowane |
Wszystkie elementy powinny być dobrej jakości i odpowiednio dopasowane. To gwarantuje długotrwałe i bezawaryjne działanie układu.
Jak obliczyć wartość rezystora?
Led 5v rezystor jest niezbędnym elementem zabezpieczającym. Chroni diodę przed przepaleniem i reguluje przepływ prądu. Jego wartość należy precyzyjnie wyliczyć.
Wzór na obliczenie rezystora:
R = (U zasilania - U LED) / I
gdzie:
R - wartość rezystora [Ω]
U zasilania - napięcie źródła [V]
U LED - napięcie diody LED [V]
I - prąd diody [A]
Przykład obliczenia:
1. U zasilania = 12V
2. U LED = 4.5V
3. I = 0.02A (20mA)
4. R = (12V - 4.5V) / 0.02A = 375Ω
Przykłady wartości rezystorów dla różnych napięć
Poniższa tabela zawiera gotowe wartości rezystorów dla popularnych napięć. Wartości zostały zaokrąglone do najbliższych standardowych oporności.
| Napięcie zasilania | Wartość rezystora | Prąd diody |
| 9V | 220Ω | 20mA |
| 12V | 390Ω | 20mA |
| 24V | 1kΩ | 20mA |
Instrukcja podłączenia krok po kroku
- Sprawdź polaryzację diody LED 4 5v
- Przylutuj rezystor do anody (dłuższa nóżka)
- Podłącz drugi koniec rezystora do plusa zasilania
- Katodę (krótsza nóżka) połącz z minusem
- Sprawdź połączenia przed włączeniem zasilania
Podczas lutowania utrzymuj odpowiednią temperaturę. Zbyt wysoka może uszkodzić diodę.
Używaj cienkiego drutu do połączeń. Ułatwi to montaż i poprawi estetykę wykonania.
Jak sprawdzić poprawność podłączenia?
Pierwsza weryfikacja polega na wizualnej kontroli połączeń. Sprawdź dokładnie wszystkie lutowania i kierunek montażu diody. Użyj miernika do sprawdzenia ciągłości obwodu.
Test praktyczny wykonuj stopniowo zwiększając napięcie zasilania. Obserwuj jasność świecenia diody LED i kontroluj temperaturę elementów. Zbyt gorący rezystor świadczy o problemach.
- Problem: Dioda nie świeci - Sprawdź polaryzację i połączenia
- Problem: Słabe światło - Zbyt duży rezystor lub niskie napięcie
- Problem: Dioda przepala się - Zbyt mały rezystor lub złe napięcie
Częste błędy przy podłączaniu diod LED
Odwrotna polaryzacja to najczęstszy błąd początkujących. Dioda LED 4 5v podłączona na odwrót nie będzie świecić i może ulec uszkodzeniu.
Brak rezystora lub jego zła wartość prowadzi do natychmiastowego przepalenia. Zawsze dokładnie obliczaj i sprawdzaj wartość oporu.
Niestabilne źródło zasilania powoduje migotanie i skraca żywotność. Używaj tylko zasilaczy z stabilizacją napięcia.
Jak uniknąć przepalenia diody?
Zawsze rozpoczynaj od sprawdzenia specyfikacji technicznej. Dokładnie zmierz napięcie zasilania i oblicz wartość rezystora. Używaj multimetru do weryfikacji parametrów przed podłączeniem.
Stosuj zasadę ograniczonego zaufania do gotowych zestawów. Sprawdź wartości elementów i połączenia przed uruchomieniem. Nie przekraczaj maksymalnych parametrów diody LED.
Zastosowania praktyczne
Oświetlenie dekoracyjne to popularne zastosowanie diod LED 4 5v. Można tworzyć efektowne instalacje łącząc kilka diod w szeregu lub równolegle. Wymagana jest jednak znajomość zasad łączenia elementów.
Sygnalizacja stanu urządzeń to kolejne częste zastosowanie. Diody LED świetnie sprawdzają się jako wskaźniki zasilania czy statusu pracy. Można je również wykorzystać w prostych projektach edukacyjnych.
Najważniejsze zasady montażu i eksploatacji diody LED
Podłączenie diody LED 4-5V wymaga przestrzegania kilku fundamentalnych zasad. Najważniejsze to właściwy dobór rezystora, przestrzeganie polaryzacji i stosowanie stabilnego źródła zasilania. Te trzy elementy decydują o długotrwałym i bezawaryjnym działaniu układu.
Bezpieczeństwo montażu diody LED zależy od precyzyjnych obliczeń i dokładnej weryfikacji połączeń. Zawsze sprawdzaj wartości elementów przed podłączeniem zasilania. Używaj miernika do kontroli parametrów. Rozpoczynaj testy od niższych napięć.
Praktyczne projekty z diodą świecącą 4V warto zaczynać od prostych układów. Stopniowo zwiększaj złożoność instalacji w miarę zdobywania doświadczenia. Pamiętaj, że każdy błąd może być cenną lekcją, ale lepiej uczyć się na przykładach niż na własnych pomyłkach.
