Karkasy do transformatorów to fundamentalne komponenty konstrukcyjne stosowane w urządzeniach indukcyjnych. Służą jako wsparcie dla uzwojeń. Ich głównym zadaniem jest izolacja elementów transformatora. Są wykonane z wytrzymałych tworzyw sztucznych. Materiały te muszą spełniać rygorystyczne normy izolacyjne. Karkasy występują w różnych kształtach i rozmiarach. Dobór odpowiedniego karkasu zależy od konkretnego zastosowania.
Najważniejsze informacje:- Pełnią funkcję mechanicznego wsparcia i elektrycznej izolacji
- Wykonane głównie z tworzyw sztucznych (PET, PBT, PA66)
- Posiadają różne klasy termiczne (od 105°C do 180°C)
- Występują w kilku standardowych typach (E, EI, RM)
- Kluczowe dla bezpieczeństwa transformatorów
- Dostępne od różnych producentów w wielu wariantach
Czym są karkasy transformatorowe?

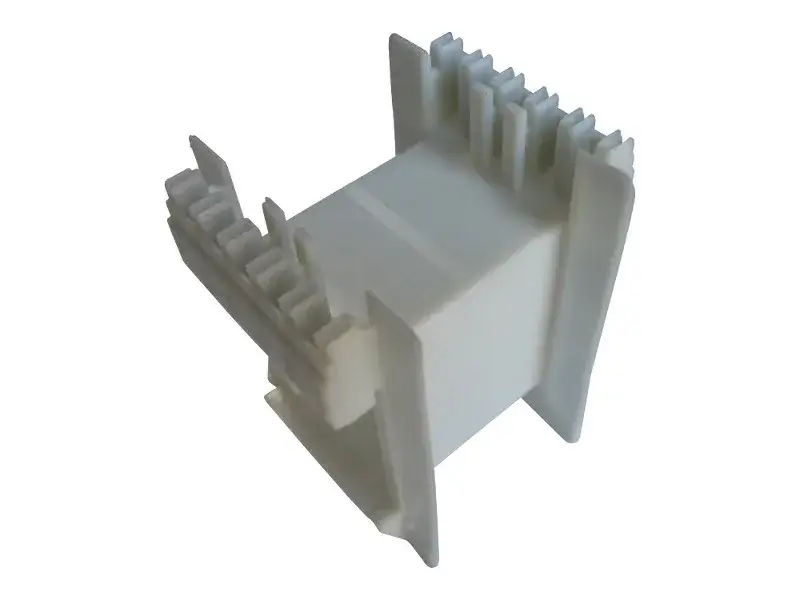

Karkasy do transformatorów to specjalne elementy konstrukcyjne wykonane z materiałów izolacyjnych. Stanowią one podstawę do nawinięcia uzwojeń transformatora. Ich głównym zadaniem jest zapewnienie odpowiedniej izolacji elektrycznej między uzwojeniami.
Karkasy transformatorowe występują w różnych kształtach i rozmiarach, dostosowanych do konkretnych potrzeb. Każdy model posiada specjalne wyprowadzenia do podłączenia przewodów. Konstrukcja karkasów do cewek musi spełniać rygorystyczne normy bezpieczeństwa.
Korpusy do transformatorów odgrywają kluczową rolę w prawidłowym funkcjonowaniu urządzeń indukcyjnych. Bez odpowiednio dobranego karkasu, transformator nie będzie działał efektywnie i bezpiecznie.
Rodzaje materiałów stosowanych w karkasach
| Materiał | Właściwości | Zastosowanie |
|---|---|---|
| PET | Wysoka wytrzymałość mechaniczna, dobra stabilność termiczna | Transformatory małej i średniej mocy |
| PBT | Odporność na wysokie temperatury, dobra sztywność | Transformatory dużej mocy |
| PA66 | Wysoka odporność chemiczna, dobra wytrzymałość | Zastosowania przemysłowe |
| LCP | Najwyższa stabilność wymiarowa, odporność termiczna | Specjalistyczne aplikacje |
| Phenolic | Dobra izolacja elektryczna, odporność na temperaturę | Transformatory wysokonapięciowe |
| ABS | Ekonomiczny, dobra udarność | Podstawowe zastosowania |
Każdy z materiałów stosowanych w karkasach izolacyjnych ma swoje unikalne właściwości. PET i PBT charakteryzują się najlepszym stosunkiem jakości do ceny. LCP, mimo wysokiej ceny, zapewnia najlepsze parametry techniczne.
Parametry techniczne karkasów
Klasy termiczne karkasów do transformatorów określają maksymalną temperaturę pracy. Standardowe klasy to A (105°C), E (120°C), B (130°C), F (155°C) i H (180°C).
Obudowy transformatorów muszą być dobrane odpowiednio do warunków pracy. Wyższa klasa termiczna oznacza lepszą odporność na wysokie temperatury.
- Napięcie przebicia: określa maksymalne napięcie, jakie karkas może wytrzymać
- Wytrzymałość mechaniczna: zdolność do utrzymania kształtu pod obciążeniem
- Odporność na wilgoć: zapobiega degradacji właściwości izolacyjnych
- Stabilność wymiarowa: zachowanie wymiarów w różnych warunkach
- Palność: określa zachowanie materiału w kontakcie z ogniem
Wskaźnik CTI określa odporność materiału na prądy pełzające. Wyższy wskaźnik CTI oznacza lepszą odporność na degradację powierzchni pod wpływem napięcia.
Jak dobrać klasę termiczną karkasu?
Nieprawidłowy dobór klasy termicznej może prowadzić do przedwczesnej degradacji karkasu. Zbyt niska klasa termiczna spowoduje utratę właściwości izolacyjnych.
Przekroczenie maksymalnej temperatury pracy może skutkować deformacją karkasu transformatorowego. W skrajnych przypadkach może to doprowadzić do zwarcia między uzwojeniami.
Typy konstrukcyjne karkasów transformatorowych
Typ E to najpopularniejszy rodzaj karkasów do transformatorów. Charakteryzuje się prostokątnym przekrojem i standardowymi wymiarami. Jest stosowany w większości transformatorów małej i średniej mocy.
Typ EI wyróżnia się specjalnym kształtem dostosowanym do rdzeni w kształcie litery E. Posiada dodatkowe występy stabilizujące pozycję rdzenia. Ten typ karkasów transformatorowych zapewnia najlepszą stabilność mechaniczną.
Karkasy do cewek typu RM są stosowane w aplikacjach wymagających wysokiej mocy. Mają okrągły przekrój i specjalne radiatory. Zapewniają najlepsze odprowadzanie ciepła.
| Typ | Wymiary standardowe (mm) | Typowe zastosowania |
|---|---|---|
| E | 20x30, 30x40, 40x50 | Transformatory sieciowe, zasilacze |
| EI | 25x35, 35x45, 45x55 | Transformatory mocy, dławiki |
| RM | 6, 8, 10, 14 | Transformatory wysokiej częstotliwości |
Który typ karkasu wybrać do swojego projektu?
Dla standardowych zastosowań sieciowych najlepszym wyborem będzie typ E. Jego uniwersalna konstrukcja sprawdza się w większości aplikacji.
W przypadku projektów wymagających wysokiej stabilności mechanicznej, wybierz typ EI. Ten rodzaj karkasów izolacyjnych zapewni najlepszą ochronę rdzenia.
Najczęstsze błędy przy wyborze typu karkasu to niedoszacowanie wymaganej mocy transformatora. Wybór zbyt małego karkasu może prowadzić do przegrzewania. Niedopasowanie karkasu do typu rdzenia skutkuje problemami z montażem.
Zastosowania karkasów w różnych transformatorach
- Transformatory sieciowe: wymagają karkasów do transformatorów o wysokiej wytrzymałości mechanicznej i klasie termicznej minimum B
- Transformatory impulsowe: potrzebują karkasów transformatorowych o małych wymiarach i dobrej izolacji między uzwojeniami
- Transformatory separacyjne: wykorzystują korpusy do transformatorów o zwiększonej odległości między sekcjami
- Dławiki: stosują karkasy do cewek o wzmocnionej konstrukcji mechanicznej
- Transformatory toroidalne: wymagają specjalnych karkasów izolacyjnych o okrągłym przekroju
- Transformatory wysokiej częstotliwości: potrzebują karkasów do transformatorów z materiałów o niskich stratach dielektrycznych
Zastosowania specjalne wymagają indywidualnego podejścia do konstrukcji karkasu. Transformatory medyczne potrzebują karkasów o podwyższonych parametrach izolacyjnych. Aplikacje przemysłowe wymagają zwiększonej odporności na wibracje.
Każde zastosowanie ma własne wymagania dotyczące parametrów mechanicznych. Transformatory lotnicze potrzebują karkasów o minimalnej wadze. W zastosowaniach morskich konieczna jest odporność na wilgoć.
Na co zwrócić uwagę przy zakupie karkasów?
Pierwszym kryterium wyboru jest zgodność wymiarowa z projektem transformatora. Tolerancje wymiarowe powinny mieścić się w zakresie ±0,1mm.
Kluczowe znaczenie ma również klasa materiału izolacyjnego. Zawsze sprawdzaj certyfikaty materiałowe i deklaracje zgodności.
Jakość wykonania karkasów transformatorowych musi spełniać normy IEC. Zwróć szczególną uwagę na jakość powierzchni i precyzję wykonania wyprowadzeń.
Standardy jakościowe określają minimalne wymagania dla każdego typu karkasu. Producent powinien posiadać certyfikat ISO 9001.
Certyfikaty UL i VDE są wymagane dla transformatorów eksportowanych. Upewnij się, że wybrany karkas posiada niezbędne dopuszczenia dla twojego rynku. Dokumentacja techniczna powinna zawierać pełne dane materiałowe.
Wiodący producenci karkasów transformatorowych
Weisser Spulenkörper oferuje najszerszy asortyment karkasów do transformatorów. Ich produkty charakteryzują się wysoką jakością wykonania. Firma specjalizuje się w rozwiązaniach customizowanych.
Feryster produkuje standardowe karkasy transformatorowe w konkurencyjnych cenach. Ich oferta obejmuje wszystkie popularne rozmiary. Firma zapewnia krótkie terminy realizacji zamówień.
Różnice w ofercie dotyczą głównie specjalizacji producentów. Niektórzy koncentrują się na rozwiązaniach standardowych, inni na aplikacjach specjalnych.
Co warto zapamiętać o karkasach transformatorowych?
Karkasy do transformatorów stanowią fundamentalny element każdego transformatora, zapewniający izolację i wsparcie mechaniczne dla uzwojeń. Wybór odpowiedniego karkasu zależy od wielu czynników, z których najważniejsze to: materiał wykonania, klasa termiczna oraz typ konstrukcyjny.
Przy zakupie karkasów transformatorowych kluczowe jest dopasowanie parametrów technicznych do planowanego zastosowania. Zawsze wybieraj klasę termiczną o jeden poziom wyższą niż wynika to z obliczeń, a materiał dobieraj zgodnie z wymaganiami środowiskowymi i elektrycznymi. Pamiętaj o sprawdzeniu certyfikatów i zgodności z normami.
Różnorodność typów karkasów do cewek (E, EI, RM) pozwala na optymalne dopasowanie do konkretnej aplikacji. Warto poświęcić czas na dokładną analizę wymagań projektu i konsultację z doświadczonymi producentami, aby uniknąć kosztownych błędów w doborze komponentów.
