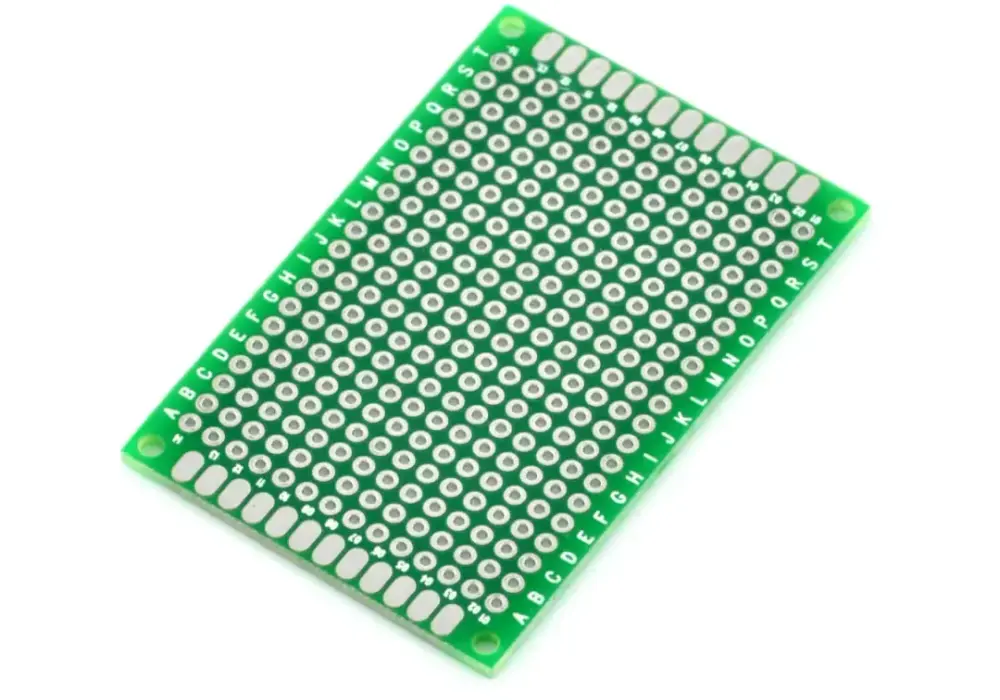

Płytki PCB (Printed Circuit Board) to podstawowy element każdego urządzenia elektronicznego. Wykonane z materiału izolacyjnego pokrytego miedzią, służą jako platforma do montażu elementów takich jak rezystory czy układy scalone. Nowoczesna elektronika nie mogłaby istnieć bez tej technologii. Płytki PCB umożliwiają miniaturyzację urządzeń i zwiększają ich funkcjonalność poprzez precyzyjne połączenia elektryczne między komponentami. Znajdują zastosowanie w niemal każdym urządzeniu - od prostych zabawek po zaawansowane komputery.
Najważniejsze informacje:- PCB to obwód drukowany będący fundamentem elektroniki
- Podstawowym materiałem jest FR4 - kompozyt włókna szklanego i żywicy epoksydowej
- Płytki mogą być jedno- lub wielowarstwowe
- Standardowa grubość płytki wynosi 1,6 mm
- Produkcja obejmuje około 30 różnych operacji
- Umożliwiają miniaturyzację i rozwój nowoczesnych urządzeń
- Są kluczowe w prototypowaniu i edukacji inżynierskiej
Czym jest płytka PCB?
Płytka PCB (Printed Circuit Board) to fundamentalny element elektroniczny, służący jako podstawa do montażu komponentów. Obwód drukowany umożliwia przepływ prądu między elementami poprzez miedziane ścieżki. Jest to technologiczne serce każdego urządzenia elektronicznego.
Płytka elektroniczna pełni rolę mechanicznego podparcia i elektrycznego połączenia elementów elektronicznych. Płyta główna PCB występuje w każdym nowoczesnym sprzęcie elektronicznym. Bez tej technologii nie byłaby możliwa miniaturyzacja urządzeń elektronicznych.
Jak zbudowana jest płytka PCB?
Płytka drukowana składa się z kilku kluczowych warstw, które razem tworzą funkcjonalną całość. Każdy element pełni określoną rolę w zapewnieniu prawidłowego działania układu.
- Materiał bazowy - najczęściej laminat FR4 (kompozyt włókna szklanego i żywicy epoksydowej)
- Folia miedziana - warstwa przewodząca prąd
- Ścieżki - tworzone z folii miedzianej, przewodzą sygnały elektryczne
- Pady - miejsca do lutowania elementów
- Soldermaska - warstwa ochronna zabezpieczająca przed korozją
Wszystkie te elementy współpracują ze sobą, tworząc solidną podstawę dla układów elektronicznych. Jakość każdego komponentu wpływa na niezawodność całego urządzenia.
Warstwy w płytkach PCB
Najprostsze płytki PCB są jednowarstwowe, posiadające ścieżki przewodzące tylko po jednej stronie. Takie rozwiązanie stosuje się w prostych układach elektronicznych.
W bardziej zaawansowanych projektach wykorzystuje się płytki drukowane wielowarstwowe. Pozwalają one na tworzenie znacznie bardziej skomplikowanych połączeń między komponentami.
Znaczenie ścieżek i padów
Ścieżki przewodzące są jak elektroniczne autostrady na płytce PCB. Transportują one sygnały elektryczne między komponentami, zapewniając prawidłowe działanie układu. Pady natomiast służą jako punkty montażowe dla elementów elektronicznych.
Jakie są rodzaje płytek PCB?
Płytki PCB występują w kilku podstawowych wariantach, różniących się liczbą warstw przewodzących. Wybór odpowiedniego typu zależy od złożoności projektu i wymagań technicznych.
| Typ | Zastosowanie | Zalety | Wady |
|---|---|---|---|
| Jednowarstwowe | Proste układy elektroniczne, zabawki | Tanie, łatwe w produkcji | Ograniczone możliwości projektowe |
| Dwustronne | Średnio zaawansowane projekty | Dobry kompromis ceny do możliwości | Wymagają metalizacji otworów |
| Wielowarstwowe | Zaawansowana elektronika | Duże możliwości projektowe | Wysokie koszty produkcji |
Z jakich materiałów wykonuje się płytki PCB?
Podstawowym materiałem do produkcji laminatu PCB jest FR4 - kompozyt z włókna szklanego i żywicy epoksydowej. Material ten charakteryzuje się wysoką wytrzymałością mechaniczną i doskonałymi właściwościami izolacyjnymi. Jest też odporny na wysokie temperatury występujące podczas lutowania.
W specjalistycznych zastosowaniach wykorzystuje się również materiały ceramiczne i teflonowe. Materiały te stosuje się gdy wymagana jest szczególna odporność termiczna lub właściwości dielektryczne. Płytki prototypowe PCB często wykonuje się z tańszych materiałów kompozytowych.
- Sprawdź temperaturę zeszklenia (Tg) - im wyższa, tym lepsza odporność termiczna
- Zwróć uwagę na stałą dielektryczną - wpływa na jakość sygnału
- Oceń absorpcję wilgoci - niższa wartość oznacza większą niezawodność
- Rozważ klasę palności - minimalna wymagana to UL94 V-0
Parametry materiałów PCB
Wybór odpowiedniego materiału do produkcji płytki PCB zależy od wielu czynników technicznych. Właściwości materiału bezpośrednio wpływają na wydajność i niezawodność końcowego produktu.
- Temperatura zeszklenia (Tg): 130-180°C dla standardowych zastosowań
- Współczynnik rozszerzalności cieplnej (CTE): 50-70 ppm/°C
- Wytrzymałość dielektryczna: minimum 40 kV/mm
- Absorpcja wilgoci: poniżej 0,5% dla materiałów wysokiej jakości
Zastosowanie płytek PCB w elektronice
W przemyśle komputerowym płytki PCB stanowią podstawę płyt głównych i kart rozszerzeń. Zaawansowane wielowarstwowe konstrukcje umożliwiają integrację tysięcy komponentów.
Płytki drukowane są niezbędne w urządzeniach mobilnych. Smartfony i tablety wykorzystują miniaturowe, wielowarstwowe płytki z gęstym upakowanie elementów.
W przemyśle motoryzacyjnym obwody drukowane kontrolują pracę silnika i systemów bezpieczeństwa. Muszą spełniać surowe wymagania dotyczące niezawodności i odporności na wibracje.
Zastosowania specjalistyczne
Płytki PCB znajdują zastosowanie w sprzęcie medycznym, gdzie kluczowa jest niezawodność. Używane są w aparaturze diagnostycznej, implantach i systemach monitorowania pacjenta.
W przemyśle lotniczym i kosmicznym stosuje się specjalistyczne płytki drukowane o podwyższonej wytrzymałości. Muszą one działać niezawodnie w ekstremalnych warunkach temperatury i ciśnienia.
Jak przebiega proces produkcji płytek PCB?
Produkcja płytek PCB to złożony proces technologiczny składający się z wielu etapów. Każdy etap wymaga precyzji i kontroli jakości, aby zapewnić niezawodność końcowego produktu.
| Etap | Opis procesu | Używane materiały/narzędzia |
|---|---|---|
| Projektowanie | Tworzenie schematu i layoutu płytki | Oprogramowanie CAD, biblioteki komponentów |
| Przygotowanie materiału | Cięcie laminatu na wymiar | Laminat FR4, precyzyjne piły |
| Metalizacja | Nakładanie warstwy miedzi | Kąpiele galwaniczne, miedź |
| Trawienie | Usuwanie zbędnej miedzi | Kwasy trawiące, maski |
| Wykończenie | Nakładanie soldermaski i opisów | Soldermaska, farby, lakiery |
Kontrola jakości w produkcji PCB
Każda wyprodukowana płytka PCB przechodzi szczegółową kontrolę optyczną. Specjalne kamery i skanery sprawdzają poprawność wykonania ścieżek, padów oraz metalizacji otworów.
Końcowa weryfikacja obejmuje testy elektryczne sprawdzające ciągłość połączeń. Automatyczne testery sprawdzają każde połączenie pod kątem zwarć i przerw w obwodzie.
Płytka PCB - fundament nowoczesnej elektroniki
Płytka PCB to znacznie więcej niż kawałek laminatu z miedzianymi ścieżkami. To technologiczne serce współczesnych urządzeń elektronicznych, które umożliwia miniaturyzację i rozwój nowych technologii. Od prostych jednowarstwowych konstrukcji po zaawansowane wielowarstwowe płytki drukowane, każdy typ ma swoje unikalne zastosowanie i charakterystykę.
Wybór odpowiedniego rodzaju płytki PCB i materiału do jej wykonania ma kluczowe znaczenie dla końcowego sukcesu projektu. Parametry techniczne, takie jak temperatura zeszklenia czy wytrzymałość dielektryczna, determinują możliwości zastosowania w konkretnych warunkach. Precyzyjny proces produkcji, połączony z rygorystyczną kontrolą jakości, zapewnia niezawodność i powtarzalność.
Dzięki swojej wszechstronności, obwody drukowane znajdują zastosowanie w każdej gałęzi przemysłu - od prostych urządzeń codziennego użytku po zaawansowany sprzęt medyczny i aerospace. Ciągły rozwój technologii PCB pozwala na tworzenie coraz bardziej zaawansowanych i miniaturowych urządzeń, które zmieniają nasze życie.
