Czujnik temperatury DS18B20 TO-92 to precyzyjne narzędzie do pomiaru temperatury. Mierzy od -55°C do +125°C. Jest cyfrowy i używa protokołu 1-Wire. Ma wiele zastosowań. Używa się go w termostatach, systemach monitoringu i sprzęcie medycznym. Jego dokładność to ±0.5°C w zakresie -10°C do +85°C. Można ustawić rozdzielczość od 9 do 12 bitów. Zasilanie to 3-5.5V. Każdy czujnik ma unikalny kod. Można podłączyć wiele do jednej linii danych.
Najważniejsze informacje:- Zakres pomiaru: -55°C do +125°C
- Dokładność: ±0.5°C w zakresie -10°C do +85°C
- Interfejs: 1-Wire (jeden pin do komunikacji)
- Unikalny 64-bitowy kod każdego czujnika
- Programowalne alarmy temperatury
- Trzy wyprowadzenia: GND, DQ (dane), VCC
- Popularne w HVAC, automatyce i medycynie

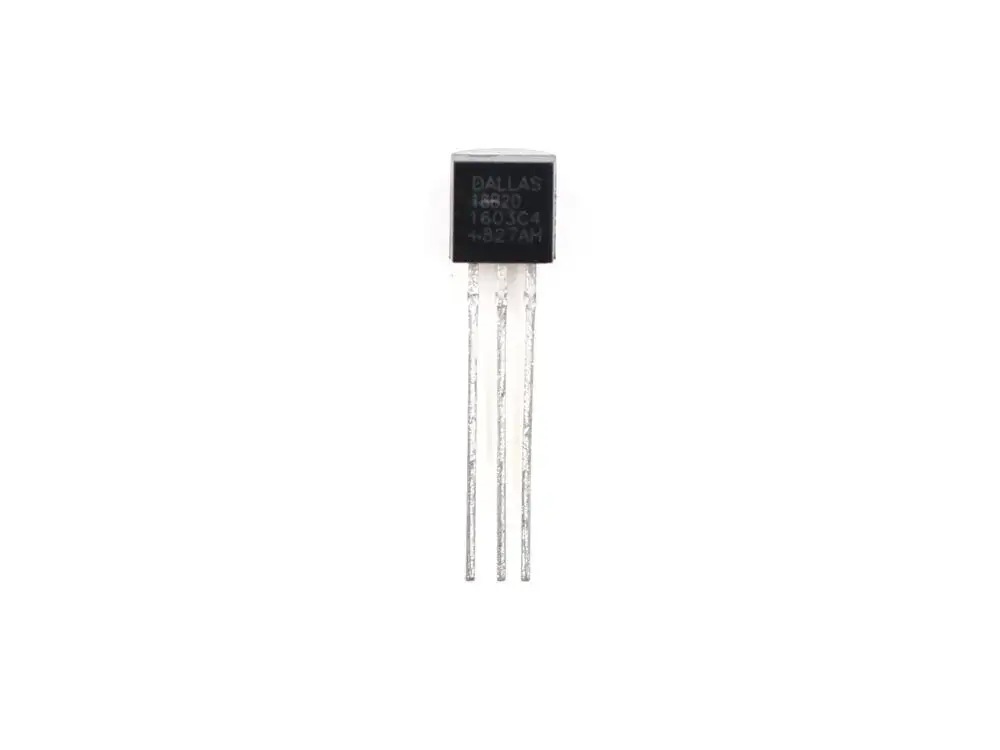

Czym jest DS18B20 TO-92?
DS18B20 TO-92 to precyzyjny czujnik temperatury cyfrowy w kompaktowej obudowie. Oferuje dokładne pomiary w szerokim zakresie temperatur, od -55°C do +125°C.
Główne cechy DS18B20 TO-92 to wysoka dokładność, programowalna rozdzielczość i unikalny identyfikator. Znajduje zastosowanie w termostatach, systemach HVAC i sprzęcie medycznym. Termometr cyfrowy 1-Wire jest popularny wśród hobbystów i profesjonalistów ze względu na łatwość integracji z mikrokontrolerami.
Specyfikacja techniczna DS18B20 TO-92
| Parametr | Wartość |
|---|---|
| Zakres pomiaru | -55°C do +125°C |
| Dokładność | ±0.5°C (-10°C do +85°C) |
| Rozdzielczość | 9-12 bitów (0.5°C do 0.0625°C) |
| Zasilanie | 3.0V - 5.5V DC |
Zakres pomiaru umożliwia wykorzystanie czujnika w różnorodnych warunkach. Dokładność ±0.5°C gwarantuje wiarygodne odczyty w typowych zastosowaniach. Programowalna rozdzielczość pozwala dostosować precyzję do potrzeb aplikacji. Szeroki zakres zasilania ułatwia integrację z różnymi systemami.
Czytaj więcej: GPD Win 3: Przenośny PC do gier w dłoni? Wady i zalety mini konsoli
Interfejs komunikacyjny 1-Wire
DS18B20 TO-92 wykorzystuje protokół 1-Wire, który umożliwia komunikację i zasilanie przez jeden przewód. Ta technologia pozwala na podłączenie wielu czujników do jednej linii danych.
Interfejs 1-Wire upraszcza okablowanie i redukuje liczbę potrzebnych pinów w mikrokontrolerze. Dzięki temu DS18B20 TO-92 jest idealny do projektów, gdzie liczy się minimalizacja połączeń i oszczędność miejsca.
Unikalny identyfikator 64-bitowy
Każdy DS18B20 TO-92 posiada fabryczne zaprogramowany 64-bitowy kod seryjny. Ten unikalny identyfikator umożliwia rozróżnienie wielu czujników na jednej magistrali 1-Wire.
Dzięki temu można łatwo budować rozbudowane systemy monitoringu temperatury, używając tylko jednego pinu mikrokontrolera.
Budowa i montaż DS18B20 TO-92

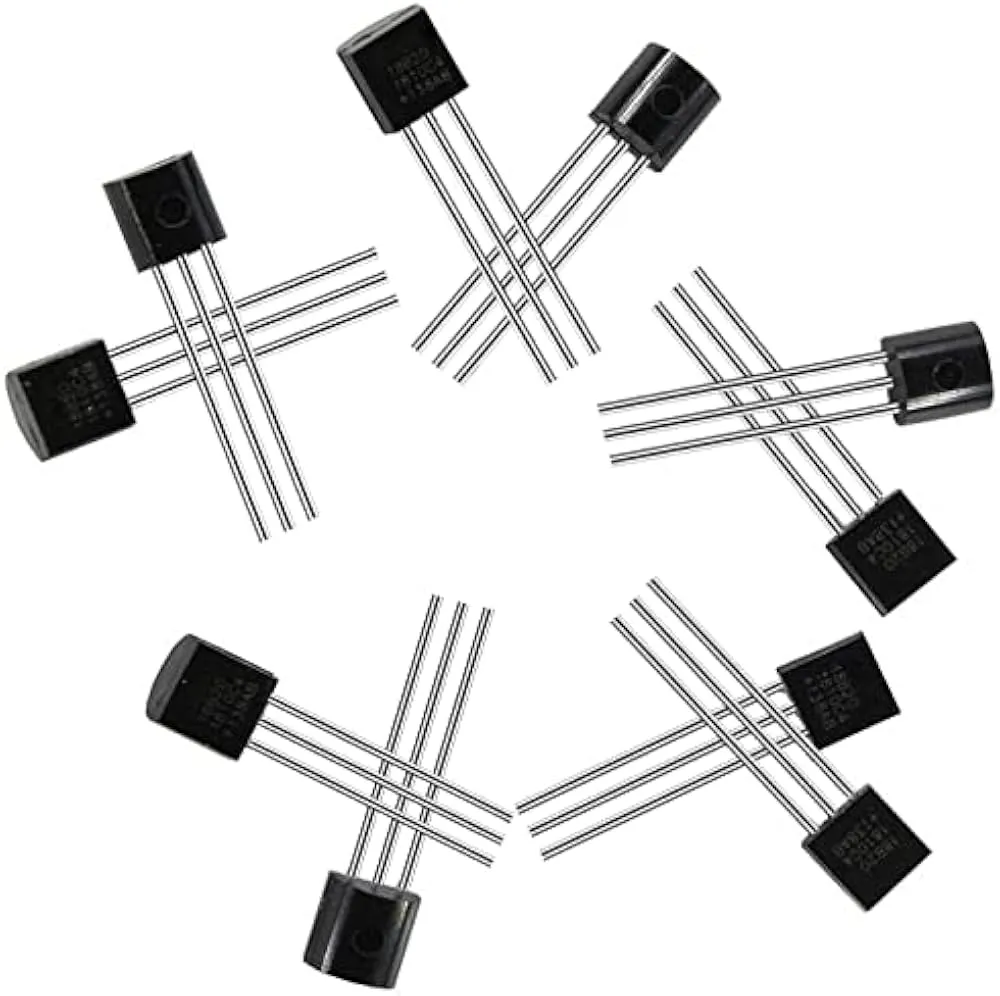

Obudowa TO-92 DS18B20 to kompaktowa, trójnóżkowa konstrukcja, idealna do montażu przewlekanego.
- GND - masa
- DQ - linia danych
- VCC - zasilanie
Schemat podłączenia DS18B20 TO-92
Podłącz GND do masy, VCC do zasilania (3-5.5V), a DQ do pinu danych mikrokontrolera. Między VCC a DQ należy umieścić rezystor podciągający. Dla stabilnej komunikacji, połącz wszystkie masy w układzie.
Porada: Użyj rezystora podciągającego o wartości 4.7kΩ między VCC a DQ, aby zapewnić niezawodną transmisję danych.
Funkcje i możliwości DS18B20 TO-92
- Pomiar temperatury z wysoką dokładnością
- Programowalne alarmy temperatury
- Możliwość pracy w trybie zasilania pasożytniczego
- Konwersja temperatury na 12-bitową wartość cyfrową w 750ms
- Konfigurowalny format danych wyjściowych
Wysoka dokładność zapewnia precyzyjne pomiary. Alarmy temperatury umożliwiają szybką reakcję na przekroczenie ustalonych progów. Tryb zasilania pasożytniczego pozwala na pracę z użyciem tylko dwóch przewodów. Szybka konwersja temperatury gwarantuje aktualne odczyty. Konfigurowalny format danych ułatwia integrację z różnymi systemami.
Programowalne alarmy temperatury
Funkcja alarmów temperatury w DS18B20 TO-92 pozwala na ustawienie górnego i dolnego progu temperaturowego. Gdy temperatura przekroczy ustalone granice, czujnik generuje sygnał alarmowy.
Alarmy mogą być wykorzystane w systemach chłodniczych do monitorowania przechowywanej żywności lub w przemyśle do kontroli procesów produkcyjnych wrażliwych na temperaturę.
Zastosowania DS18B20 TO-92 w różnych dziedzinach
- Systemy HVAC: Precyzyjne sterowanie temperaturą w pomieszczeniach.
- Przemysł spożywczy: Monitoring temperatury w chłodniach i procesach produkcyjnych.
- Medycyna: Dokładne pomiary temperatury ciała w urządzeniach diagnostycznych.
- Motoryzacja: Kontrola temperatury silnika i układów chłodzenia.
- Inteligentne domy: Automatyzacja systemów grzewczych i klimatyzacji.
- Rolnictwo: Monitorowanie warunków w szklarniach i przechowalniach płodów rolnych.
Zalety i wady DS18B20 TO-92
| Zalety | Wady |
|---|---|
| Wysoka dokładność pomiaru | Ograniczony zakres temperatur w porównaniu do czujników przemysłowych |
| Łatwa integracja dzięki interfejsowi 1-Wire | Wolniejszy czas odczytu przy maksymalnej rozdzielczości |
| Unikalny identyfikator każdego czujnika | Wyższy koszt niż analogowe czujniki temperatury |
| Programowalne alarmy temperatury | |
| Możliwość zasilania pasożytniczego |
Porównanie DS18B20 TO-92 z innymi czujnikami temperatury
DS18B20 TO-92 oferuje lepszą dokładność niż popularne czujniki analogowe, takie jak LM35. W porównaniu do termistorów, zapewnia liniową charakterystykę w całym zakresie pomiarowym. Czujnik DS18B20 jest łatwiejszy w użyciu niż termopary, które wymagają dodatkowej kompensacji zimnego złącza.
Unikalną cechą DS18B20 TO-92 jest możliwość podłączenia wielu czujników do jednej linii danych. Dodatkowo, wbudowane funkcje alarmowe wyróżniają go na tle prostszych czujników cyfrowych.
Jak wybrać odpowiedni DS18B20 TO-92 do swojego projektu?
- Zakres temperatur: Upewnij się, że odpowiada wymaganiom Twojej aplikacji.
- Dokładność: Rozważ, czy ±0.5°C jest wystarczająca dla Twojego zastosowania.
- Interfejs: Sprawdź, czy Twój mikrokontroler obsługuje protokół 1-Wire.
- Obudowa: Wybierz odpowiednią wersję (TO-92, wodoodporną) w zależności od środowiska pracy.
- Zasilanie: Zdecyduj, czy potrzebujesz trybu zasilania pasożytniczego.
DS18B20 TO-92: Wszechstronny czujnik temperatury dla nowoczesnych aplikacji
DS18B20 TO-92 to precyzyjny czujnik temperatury cyfrowy, który łączy w sobie wysoką dokładność, łatwość użycia i wszechstronność. Dzięki interfejsowi 1-Wire, programowalnym alarmom i unikalnemu identyfikatorowi, sprawdza się w wielu zastosowaniach - od systemów HVAC po medycynę i przemysł.
Jego kompaktowa obudowa TO-92 i szeroki zakres temperatur (-55°C do +125°C) czynią go idealnym wyborem dla projektów wymagających niezawodnego monitoringu temperatury. Możliwość podłączenia wielu czujników do jednej linii danych upraszcza instalację w rozbudowanych systemach.
Wybierając DS18B20 TO-92, zyskujesz nie tylko precyzyjny termometr cyfrowy 1-Wire, ale także elastyczne narzędzie do kontroli temperatury. Pamiętaj jednak, aby dokładnie przeanalizować wymagania swojego projektu pod kątem zakresu temperatur, dokładności i interfejsu, aby w pełni wykorzystać potencjał tego wszechstronnego czujnika.
