Monitorowanie temperatury Raspberry Pi stanowi kluczowy element w utrzymaniu wydajności tego popularnego minikomputera. To małe, ale potężne urządzenie wymaga stałej kontroli temperatury, szczególnie podczas intensywnej pracy. Raspberry Pi oferuje różnorodne możliwości pomiaru temperatury - od wbudowanych rozwiązań systemowych po zewnętrzne czujniki. Kontrola temperatury procesora zapobiega przegrzewaniu się urządzenia. Właściwe monitorowanie chroni sprzęt przed uszkodzeniem i zapewnia optymalną wydajność.
Najważniejsze informacje:- Raspberry Pi posiada wbudowany czujnik temperatury dostępny przez terminal
- Pomiar można wykonać za pomocą prostych poleceń systemowych
- Dostępne są zarówno metody tekstowe jak i graficzne monitorowania
- Zewnętrzne czujniki jak DS18B20 zapewniają dodatkowe możliwości pomiaru
- Regularne monitorowanie temperatury zapobiega spadkom wydajności
- Temperatura jest szczególnie istotna podczas overclockingu
- System oferuje różne sposoby wizualizacji danych temperaturowych
Potrzebne komponenty do budowy systemu pomiaru temperatury
Do stworzenia systemu pomiaru temperatury na Raspberry Pi potrzebujemy kilku podstawowych elementów. Raspberry Pi stanowi serce systemu, umożliwiając precyzyjny odczyt temperatury z podłączonych czujników. Dodatkowo wymagane są specjalne moduły pomiarowe oraz przewody połączeniowe.
Kluczowym elementem jest wybór odpowiedniego czujnika temperatury raspberry pi, który będzie kompatybilny z naszym systemem. Najczęściej wykorzystywany jest model DS18B20, ze względu na prostotę podłączenia i dokładność pomiarów. Warto też zaopatrzyć się w wyświetlacz LCD do prezentacji wyników.
| Nazwa komponentu | Specyfikacja | Szacowany koszt |
| Raspberry Pi 4B | 2GB RAM, 1.5GHz | 299 zł |
| Czujnik DS18B20 | Zakres: -55°C do +125°C | 15 zł |
| Wyświetlacz LCD | 16x2 znaków, I2C | 25 zł |
| Przewody połączeniowe | Żeńsko-męskie, 20cm | 10 zł |
Całkowity koszt budowy systemu do kontroli temperatury raspberry pi wynosi około 350 złotych. Ta inwestycja pozwala na stworzenie profesjonalnego systemu monitorującego.
Rodzaje czujników temperatury kompatybilnych z Raspberry Pi
Dostępnych jest kilka rodzajów czujników temperatury raspberry pi, różniących się dokładnością i sposobem komunikacji. DS18B20 wykorzystuje protokół 1-Wire, co znacznie upraszcza proces podłączenia i konfiguracji.
Czujniki DHT11 i DHT22 oferują dodatkowo pomiar wilgotności powietrza. Są one idealne do zastosowań wymagających monitorowania obu parametrów jednocześnie.
Termistory NTC stanowią najtańszą opcję pomiaru temperatury. Wymagają jednak dodatkowej kalibracji i są mniej dokładne od czujników cyfrowych.
- DS18B20: dokładność ±0.5°C, zakres -55°C do +125°C
- DHT22: dokładność ±0.5°C, zakres -40°C do +80°C
- DHT11: dokładność ±2°C, zakres 0°C do +50°C
- MAX6675: dokładność ±0.25°C, zakres 0°C do +1024°C
- BME280: dokładność ±1°C, zakres -40°C do +85°C
Przygotowanie Raspberry Pi do pracy z czujnikiem DS18B20
Konfiguracja systemu do pomiaru temperatury DS18B20 Raspberry rozpoczyna się od aktywacji odpowiednich interfejsów. System operacyjny Raspberry Pi wymaga włączenia obsługi protokołu 1-Wire, który jest niezbędny do komunikacji z czujnikiem.
Kolejnym krokiem jest modyfikacja pliku config.txt i dodanie odpowiednich modułów jądra. Po tej operacji konieczny jest restart systemu.
Weryfikacja poprawności instalacji jest kluczowa dla działania systemu monitoringu temperatury raspberry pi. Sprawdzamy obecność modułów w systemie używając komendy lsmod. Następnie weryfikujemy czy system wykrył czujnik w katalogu /sys/bus/w1/devices/.

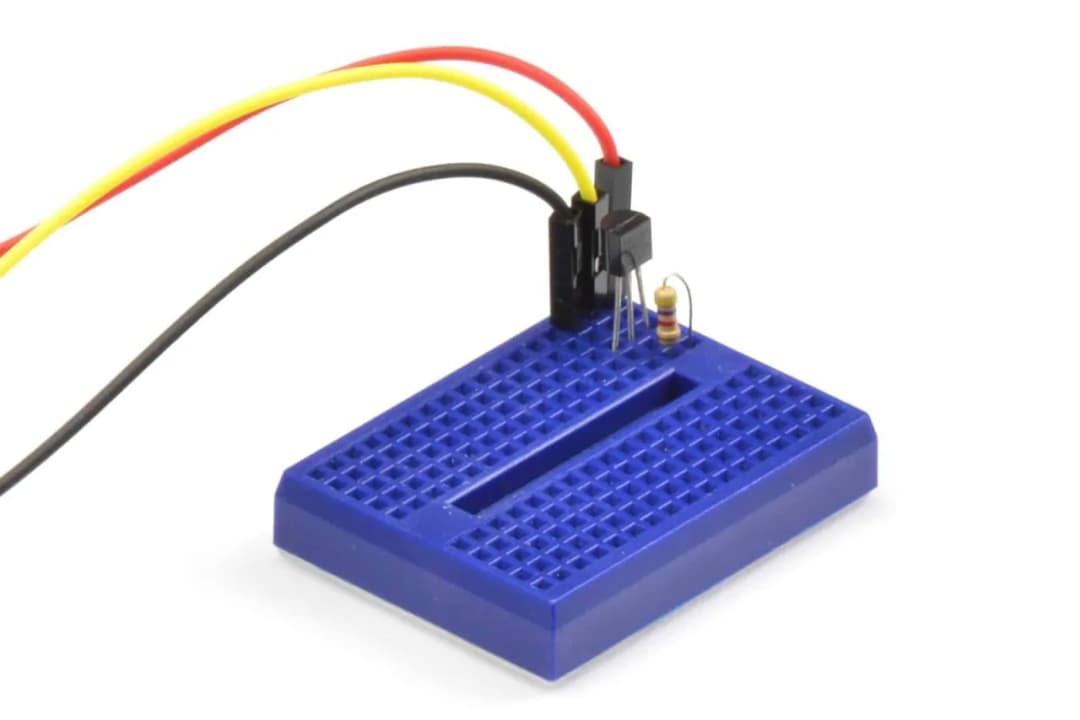

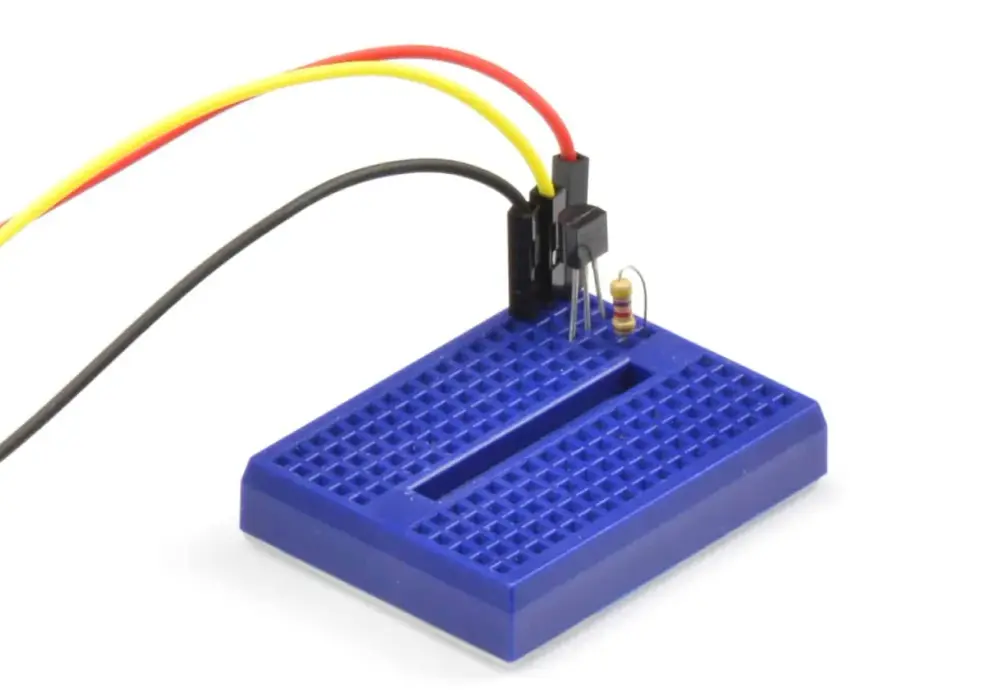

Schemat podłączenia czujnika DS18B20
Raspberry Pi odczyt temperatury wymaga prawidłowego podłączenia czujnika do odpowiednich pinów GPIO. Precyzyjne połączenie zapewni niezawodne działanie systemu.
- Podłącz przewód VDD (czerwony) do pinu 3.3V (pin 1)
- Połącz GND (czarny) z pinem Ground (pin 6)
- Przewód danych (żółty) podłącz do GPIO4 (pin 7)
- Dodaj rezystor podciągający 4.7kΩ między VDD a przewód danych
- Sprawdź stabilność wszystkich połączeń
- Uruchom ponownie Raspberry Pi
Po wykonaniu montażu sprawdź poprawność połączenia używając multimetru. Test połączenia zapewni pewność prawidłowego działania układu.
Instalacja niezbędnych bibliotek
Do obsługi czujników temperatury raspberry pi potrzebne są specjalne biblioteki Pythona. Podstawowym pakietem jest w1thermsensor, który zapewnia łatwą komunikację z czujnikiem.
Dodatkowo warto zainstalować bibliotekę do obsługi wyświetlacza LCD i zapisywania danych. RPi.GPIO i smbus są niezbędne do komunikacji z peryferiami.
Instalację wykonujemy przez menedżer pakietów pip3. Używamy komend: 'sudo pip3 install w1thermsensor', 'sudo pip3 install RPi.GPIO', 'sudo pip3 install RPLCD'. Te biblioteki zapewnią pełną funkcjonalność systemu.
Programowanie systemu pomiaru temperatury
Pomiar temperatury raspberry pi wymaga napisania prostego skryptu w Pythonie. Program musi inicjalizować komunikację z czujnikiem, odczytywać dane i je przetwarzać. Implementacja podstawowego systemu zajmuje około 30 linii kodu.
Kluczowe jest zrozumienie zasady działania biblioteki w1thermsensor. Obiekt czujnika tworzymy jedną instrukcją, a odczyt temperatury wykonujemy metodą get_temperature(). Warto dodać obsługę błędów, aby system działał stabilnie.
```python from w1thermsensor import W1ThermSensor import time import logging # Konfiguracja loggera logging.basicConfig(level=logging.INFO) logger = logging.getLogger(__name__) # Inicjalizacja czujnika try: sensor = W1ThermSensor() except Exception as e: logger.error(f"Błąd inicjalizacji czujnika: {e}") exit(1) # Główna pętla programu def read_temperature(): try: temperature = sensor.get_temperature() return round(temperature, 2) except Exception as e: logger.error(f"Błąd odczytu temperatury: {e}") return None # Przykład użycia while True: temp = read_temperature() if temp: print(f"Temperatura: {temp}°C") time.sleep(2) ```Powyższy kod realizuje podstawowy monitoring temperatury raspberry pi. Program wykonuje pomiary co 2 sekundy i wyświetla wyniki w konsoli.
Zapisywanie pomiarów do pliku
Archiwizacja danych z czujnika temperatury raspberry pi jest kluczowa dla długoterminowej analizy. Najprostszym rozwiązaniem jest zapis do pliku CSV, który łatwo zaimportować do arkusza kalkulacyjnego.
System może również wykorzystywać bazę danych SQLite. Takie rozwiązanie ułatwia późniejszą analizę i wizualizację danych.
```python import csv from datetime import datetime def save_temperature(temperature): timestamp = datetime.now().strftime("%Y-%m-%d %H:%M:%S") with open('temperatures.csv', 'a', newline='') as file: writer = csv.writer(file) writer.writerow(Rozwiązywanie typowych problemów
Podczas budowy systemu do pomiaru temperatury na Raspberry Pi mogą pojawić się różne problemy techniczne. Większość z nich związana jest z konfiguracją interfejsu 1-Wire lub nieprawidłowym podłączeniem czujnika. Szybka identyfikacja problemu pozwala na sprawne uruchomienie systemu.
| Problem | Rozwiązanie |
| Brak odczytu z czujnika | Sprawdź połączenia i obecność rezystora podciągającego 4.7kΩ |
| Błędne wartości temperatury | Wykonaj kalibrację czujnika lub wymień na nowy |
| System nie wykrywa czujnika | Zweryfikuj aktywację interfejsu 1-Wire w config.txt |
| Niestabilne odczyty | Użyj krótszych przewodów i sprawdź jakość połączeń |
| Błędy w zapisie danych | Sprawdź uprawnienia do zapisu i wolne miejsce na dysku |
Warto regularnie sprawdzać logi systemowe i monitorować stabilność połączenia. Te działania pomogą w szybkim wykryciu potencjalnych problemów.
Praktyczne zastosowania systemu
Kontrola temperatury raspberry pi znajduje zastosowanie w wielu dziedzinach. System może monitorować temperaturę w serwerowni, gdzie precyzyjne pomiary są kluczowe dla bezpieczeństwa sprzętu. Dodatkowe czujniki pozwalają na kontrolę wielu punktów pomiarowych jednocześnie.
W zastosowaniach domowych raspberry pomiar temperatury może służyć do optymalizacji ogrzewania. System automatycznie reguluje temperaturę w pomieszczeniach, co przekłada się na oszczędność energii. Integracja z systemem inteligentnego domu zwiększa funkcjonalność całego rozwiązania.
Monitoring szklarni wymaga precyzyjnego odczytu temperatury i wilgotności. Raspberry Pi może sterować systemem nawadniania i wentylacji na podstawie odczytów z czujników. Automatyzacja procesów uprawy zwiększa wydajność i zmniejsza ryzyko błędów.
Możliwości rozbudowy systemu są praktycznie nieograniczone. Dodanie modułu GSM umożliwi zdalne powiadamianie o przekroczeniu progów temperatury.
Monitoring długoterminowy
Archiwizacja danych z systemu monitoringu temperatury raspberry pi wymaga odpowiedniej strategii przechowywania. Dane można agregować w różnych przedziałach czasowych, co pozwala na efektywne wykorzystanie przestrzeni dyskowej. Implementacja automatycznego czyszczenia starych rekordów zapobiega przepełnieniu bazy danych.
Cykliczne kopie zapasowe zabezpieczają zebrane informacje przed utratą. Eksport danych do chmury zwiększa bezpieczeństwo i umożliwia dostęp z dowolnego miejsca.
Automatyzacja pomiarów wymaga skonfigurowania zadań cron. System może wykonywać pomiary w określonych interwałach i reagować na przekroczenie wartości granicznych. Warto zaimplementować system powiadomień o anomaliach w pomiarach.
Co daje nam system pomiaru temperatury na Raspberry Pi?
Pomiar temperatury na Raspberry Pi to kompleksowe rozwiązanie, które łączy w sobie prostotę implementacji z zaawansowanymi możliwościami monitoringu. System kosztujący około 350 złotych zapewnia profesjonalne narzędzie do precyzyjnego śledzenia zmian temperatury w czasie rzeczywistym. Dzięki czujnikowi DS18B20 i odpowiedniemu oprogramowaniu, możemy tworzyć zaawansowane systemy kontroli środowiska.
Kluczem do sukcesu jest właściwy dobór komponentów i staranne wykonanie połączeń. Monitoring temperatury raspberry pi wymaga podstawowej znajomości programowania w Pythonie, ale dostępne biblioteki znacznie upraszczają proces implementacji. System można łatwo rozbudować o dodatkowe funkcje, takie jak powiadomienia SMS czy integracja z inteligentnymi urządzeniami domowymi.
Praktyczne zastosowania systemu są niemal nieograniczone - od monitorowania serwerowni, przez kontrolę warunków w szklarniach, po optymalizację ogrzewania w domu. Raspberry Pi odczyt temperatury to nie tylko narzędzie pomiarowe, ale kompletna platforma do automatyzacji procesów zależnych od temperatury. Długoterminowa archiwizacja danych umożliwia analizę trendów i optymalizację działania monitorowanych systemów.
