Ładowanie kondensatora to kluczowy proces w elektronice, podczas którego element ten gromadzi ładunek elektryczny. Napięcie na kondensatorze rośnie stopniowo, aż do osiągnięcia wartości maksymalnej. Nie dzieje się to natychmiast. Proces ten charakteryzuje się stałą czasową τ (tau), która zależy od rezystancji i pojemności układu.
Kondensator osiąga około 63% swojego maksymalnego napięcia po czasie równym jednej stałej czasowej. Pełne naładowanie (99%) następuje po czasie równym pięciu stałym czasowym (5τ). To ważne przy projektowaniu układów elektronicznych.
Najważniejsze informacje:- Stała czasowa τ to iloczyn rezystancji (R) i pojemności (C)
- Po czasie τ kondensator osiąga 63% maksymalnego napięcia
- Pełne naładowanie (99%) następuje po czasie 5τ
- Prąd ładowania maleje wykładniczo w czasie
- Kondensator nigdy nie osiąga dokładnie 100% napięcia zasilania
- Proces ładowania jest kluczowy w filtracji sygnałów i zasilaniu stabilizowanym
Kalkulator czasu ładowania kondensatora - oblicz online
Kalkulator czasu ładowania kondensatora pomoże Ci szybko obliczyć parametry układu RC. Narzędzie uwzględnia rezystancję, pojemność oraz napięcie zasilania.
Kiedy kondensator jest w pełni naładowany?

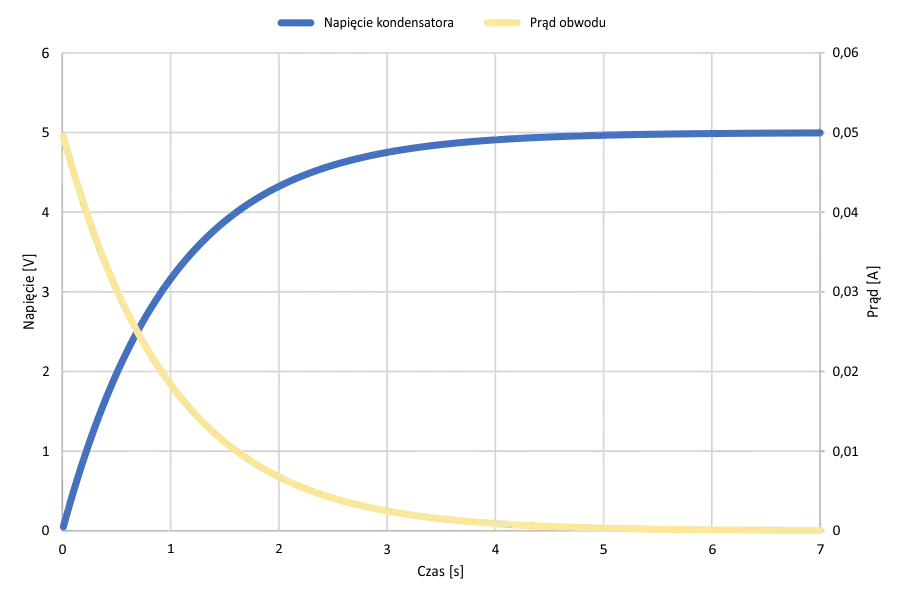

Obliczanie czasu ładowania kondensatora wymaga znajomości kilku kluczowych wartości. Kondensator osiąga 63% napięcia maksymalnego po czasie τ. Po czasie 2τ napięcie wzrasta do 86%.
Przyjmuje się, że kondensator jest w pełni naładowany po czasie 5τ. Osiąga wtedy 99% napięcia zasilania. Dalsze ładowanie nie ma praktycznego sensu. Pozostały 1% napięcia narastałby teoretycznie w nieskończoność.
| Czas | Stan naładowania |
|---|---|
| 1τ | 63.2% |
| 2τ | 86.5% |
| 3τ | 95.0% |
| 4τ | 98.2% |
| 5τ | 99.3% |
Napięcie ładowania kondensatora kalkulator uwzględnia te wartości automatycznie. Pozwala to szybko określić czas potrzebny do osiągnięcia wymaganego poziomu naładowania.
Przykładowe obliczenia krok po kroku
Rozważmy przykład prądu ładowania kondensatora kalkulator. Mamy kondensator 100 µF, rezystor 10 kΩ i napięcie 12V.
- Krok 1: Przelicz jednostki (100 µF = 0,0001 F)
- Krok 2: Oblicz stałą czasową τ = 10000 Ω · 0,0001 F = 1 s
- Krok 3: Pomnóż przez 5 aby uzyskać pełny czas ładowania
- Krok 4: Oblicz prąd początkowy I = U/R = 12V/10kΩ = 1,2mA
- Krok 5: Sprawdź napięcie po czasie τ (7,6V)
Wyniki pokazują, że kondensator potrzebuje 5 sekund do pełnego naładowania. Czas rozładowania kondensatora kalkulator wskazałby podobne wartości przy rozładowaniu.
Prąd początkowy 1,2mA szybko maleje wykładniczo. Po czasie τ spada do około 0,44mA.
Zastosowania praktyczne
Układy RC znajdują zastosowanie w filtrach elektronicznych. Służą do wygładzania napięcia w zasilaczach. Kalkulator czasu ładowania kondensatora pomaga dobrać odpowiednie wartości elementów.
Wykorzystuje się je również w generatorach przebiegów czasowych. Pozwalają generować impulsy o określonym czasie trwania. Znajdują zastosowanie w układach opóźniających i synchronizujących.
Należy pamiętać o ograniczeniach. Temperatura wpływa na parametry elementów. Tolerancja elementów może sięgać 20%. Rzeczywiste wyniki mogą się różnić od teoretycznych.
Jak zoptymalizować czas ładowania?
Zmniejszenie rezystancji przyspieszy ładowanie. Jednak zbyt mała wartość może uszkodzić elementy. Dobór pojemności zależy od wymaganego czasu przejściowego.
Warto stosować kondensatory o małej upływności. Należy unikać przegrzewania układu. Optymalna temperatura pracy to 20-25°C.
Problemy mogą wynikać z zakłóceń zewnętrznych. Indukowanie napięć pasożytniczych zaburza pracę. Układ wymaga czasem ekranowania.
Co wpływa na dokładność obliczeń?
| Czynnik | Wpływ |
|---|---|
| Tolerancja elementów | Wysoki |
| Temperatura | Średni |
| Napięcie zasilania | Niski |
| Zakłócenia zewnętrzne | Średni |
Dokładność kalkulatora zależy głównie od jakości elementów. Rzeczywiste parametry mogą odbiegać od nominalnych. Wpływ ma też temperatura otoczenia.
Warto uwzględnić margines bezpieczeństwa w obliczeniach. Najlepsze rezultaty dają pomiary w stabilnych warunkach. Temperatura powinna być stała podczas testów.
Praktyczne wskazówki do obliczeń układu RC
Kalkulator czasu ładowania kondensatora znacząco upraszcza projektowanie układów RC. Dzięki znajomości stałej czasowej τ możesz precyzyjnie określić czas ładowania. Pamiętaj, że pełne naładowanie (99,3%) następuje po czasie 5τ.
Najważniejsze parametry to rezystancja i pojemność. Ich iloczyn daje stałą czasową. Zmniejszenie rezystancji przyspieszy ładowanie, ale może zwiększyć prąd powyżej bezpiecznej wartości. Dobór pojemności zależy od konkretnego zastosowania.
Pamiętaj o czynnikach zewnętrznych. Tolerancja elementów i temperatura otoczenia mogą zmienić rzeczywiste czasy ładowania. Zawsze uwzględniaj margines bezpieczeństwa w obliczeniach. Kalkulator RC ładowania to świetny punkt wyjścia, ale ostateczną weryfikację przeprowadź w rzeczywistym układzie.
