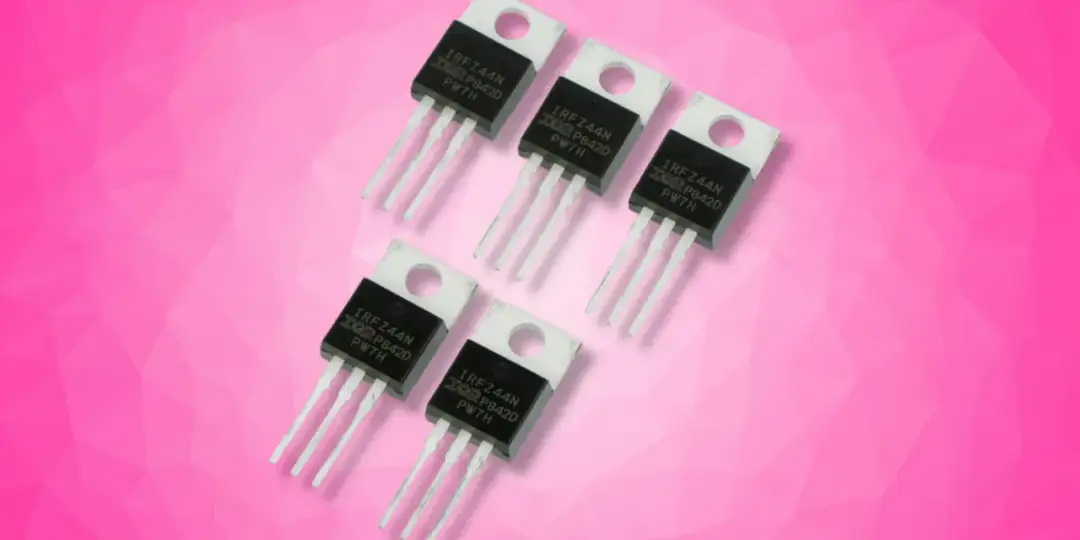

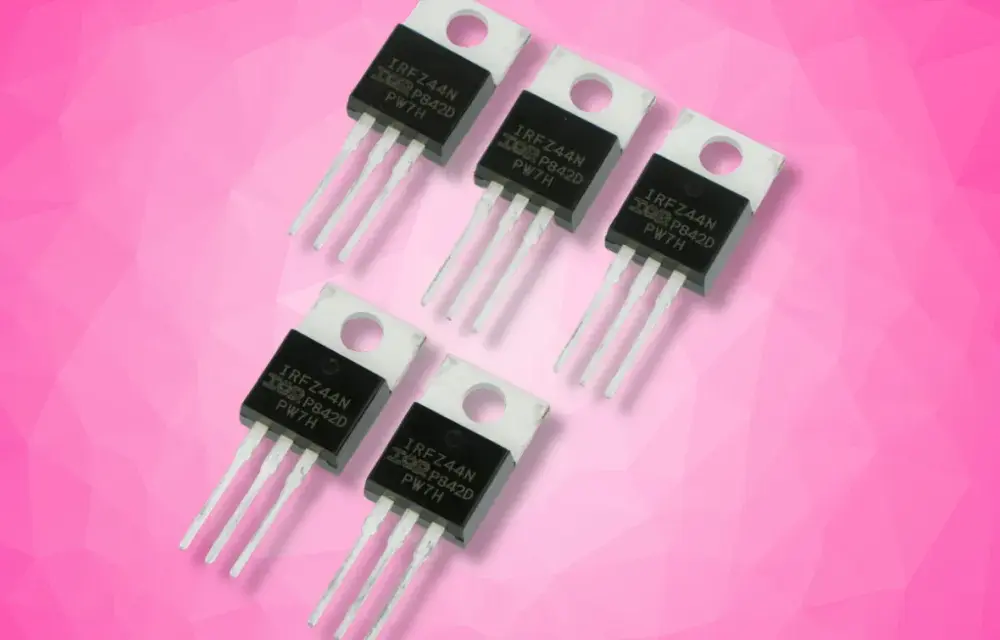

IRFZ44N to wysokowydajny tranzystor MOSFET typu N-kanałowego. Może obsłużyć napięcie do 55V i prąd do 49A. Jest niezwykle popularny w projektach elektronicznych. Świetnie sprawdza się w sterowaniu silnikami i systemach zasilania. Jego niska rezystancja przewodzenia wynosząca zaledwie 17,5 mΩ zapewnia minimalne straty energii.
Pracuje stabilnie w szerokim zakresie temperatur od -55°C do 175°C. To sprawia, że jest idealny do zastosowań przemysłowych. Tranzystor wykorzystuje standardową obudowę TO-220, co ułatwia jego montaż i wymianę.
Najważniejsze informacje:- Doskonały do projektów z Arduino i innych aplikacji sterowania
- Obsługuje wysokie częstotliwości pracy - do 1 MHz
- Niski ładunek bramki umożliwia sterowanie małą mocą
- Sprawdzona niezawodność w aplikacjach przemysłowych
- Świetny stosunek wydajności do ceny
- Szeroka dostępność na rynku i duży wybór zamienników
- Idealny do sterowania LED, silników DC i zasilaczy
- Kompaktowa konstrukcja z dobrym odprowadzaniem ciepła
Parametry techniczne IRFZ44N
Tranzystor IRFZ44N to wysokowydajny tranzystor MOSFET typu N-kanałowego, zaprojektowany do pracy przy wysokich prądach i napięciach. Jego maksymalny prąd drenu wynosi aż 49A, co czyni go idealnym wyborem dla aplikacji wymagających dużej mocy.
Ten półprzewodnik mocy charakteryzuje się niską rezystancją w stanie przewodzenia, wynoszącą zaledwie 17,5 mΩ. Dzięki temu generuje minimalne straty mocy podczas pracy w układach przełączających.
| Parametr | Wartość |
|---|---|
| Maksymalne napięcie dren-źródło | 55V |
| Maksymalny prąd drenu | 49A |
| Moc maksymalna | 94W |
| Rezystancja przewodzenia | 17,5 mΩ |
| Zakres temperatury pracy | -55°C do +175°C |
| Obudowa | TO-220 |
Budowa i oznaczenie wyprowadzeń
Tranzystor IRFZ44N jest dostępny w standardowej obudowie TO-220 z trzema wyprowadzeniami. Metalowa część obudowy służy jako radiator odprowadzający ciepło. Charakterystyczny kształt obudowy TO-220 ułatwia montaż dodatkowego radiatora w przypadku aplikacji wysokiej mocy.
- Gate (G) - bramka sterująca pracą tranzystora
- Drain (D) - dren, przez który płynie główny prąd obciążenia
- Source (S) - źródło, połączone zazwyczaj z masą układu
Sterowanie przez mikrokontroler
Tranzystor IRFZ44N można łatwo sterować za pomocą mikrokontrolera przez dodanie prostego układu zabezpieczającego. Bramka wymaga napięcia 10-20V dla pełnego otwarcia, dlatego przy sterowaniu z Arduino (5V) tranzystor może nie osiągnąć pełnej przewodności. W aplikacjach z małym prądem obciążenia często wystarcza bezpośrednie sterowanie z mikrokontrolera.
```arduino const int gatePin = 9; // Pin sterujący bramką IRFZ44N const int pwmFreq = 20000; // Częstotliwość PWM 20kHz void setup() { pinMode(gatePin, OUTPUT); analogWriteFrequency(gatePin, pwmFreq); } void loop() { // Płynne sterowanie mocą for(int i = 0; i < 255; i++) { analogWrite(gatePin, i); delay(10); } } ```Najczęstsze błędy przy montażu
Podstawowym błędem podczas montażu tranzystora IRFZ44N jest nieprawidłowe odprowadzanie ciepła. Brak radiatora lub jego niedostateczne wymiary mogą prowadzić do przegrzania i uszkodzenia elementu.
Kolejnym częstym problemem jest nieodpowiednie zabezpieczenie bramki przed ładunkami elektrostatycznymi. Brak rezystora podciągającego może doprowadzić do niekontrolowanego załączania tranzystora.
Montaż tranzystora MOSFET zbyt blisko innych elementów generujących ciepło to również poważny błąd. Prowadzi to do kumulacji temperatury i przekroczenia dopuszczalnych parametrów pracy.
Właściwe rozwiązanie to zastosowanie radiatora o odpowiedniej powierzchni i pasta termoprzewodząca między tranzystorem a radiatorem. Pomoże to efektywnie odprowadzić ciepło.
Skutecznym zabezpieczeniem jest także dodanie rezystora 10kΩ między bramką a masą oraz stosowanie izolacji elektrycznej przy montażu radiatora. Te proste kroki znacząco zwiększają niezawodność układu.
Co może zastąpić IRFZ44N?
Tranzystor IRFZ44N można zastąpić kilkoma podobnymi modelami, w tym popularnym IRF3205. Ten zamiennik oferuje wyższy prąd maksymalny, sięgający 110A, przy podobnym napięciu maksymalnym.
Inną alternatywą jest IRLZ44N, który charakteryzuje się niższym napięciem bramki potrzebnym do pełnego otwarcia. Jest to szczególnie korzystne przy sterowaniu bezpośrednio z mikrokontrolera.
Porównując parametry zamienników, IRF3205 ma niższą rezystancję przewodzenia wynoszącą 8mΩ. IRLZ44N pracuje z napięciem bramki 5V, co ułatwia sterowanie. STP55NF06L oferuje podobne parametry przy niższej cenie, ale ma wyższą rezystancję przewodzenia.
Dlaczego warto wybrać IRFZ44N?
Tranzystor IRFZ44N wyróżnia się doskonałym stosunkiem możliwości do ceny. Jest to sprawdzony komponent z wieloletnią historią niezawodnego działania w różnych aplikacjach.
Ten tranzystor N-channel oferuje świetne parametry termiczne i elektryczne. Szeroki zakres temperatur pracy od -55°C do +175°C sprawia, że sprawdza się zarówno w aplikacjach konsumenckich, jak i przemysłowych.
Jako półprzewodnik mocy, IRFZ44N charakteryzuje się wysoką odpornością na przeciążenia. Duża popularność tego modelu przekłada się na jego dostępność i konkurencyjną cenę.
To sprawdzony wybór dla konstruktorów poszukujących niezawodnego tranzystora mocy. Bogata dokumentacja techniczna, szeroka dostępność i liczne przykłady aplikacji ułatwiają projektowanie układów. Dodatkowo, kompatybilność z wieloma popularnymi obudowami TO-220 upraszcza proces montażu i serwisowania.
Co warto zapamiętać o IRFZ44N?
Tranzystor IRFZ44N to uniwersalny półprzewodnik mocy, który sprawdzi się w większości aplikacji wymagających sterowania dużymi prądami. Jego kluczowe atuty to możliwość pracy z prądem do 49A, niska rezystancja przewodzenia 17,5 mΩ oraz przystępna cena. Te cechy czynią go popularnym wyborem zarówno wśród hobbystów, jak i profesjonalistów.
Przy projektowaniu układów z tym tranzystorem MOSFET należy pamiętać o trzech kluczowych aspektach: odpowiednim odprowadzaniu ciepła, zabezpieczeniu bramki oraz doborze napięcia sterującego. Przestrzeganie tych zasad zapewni długotrwałą i bezawaryjną pracę układu.
Szczególnie dobrze IRFZ44N sprawdza się w roli sterownika silnika DC, zasilaczach impulsowych oraz sterownikach LED dużej mocy. Jego parametry, w połączeniu z szeroką dostępnością dokumentacji i przykładów aplikacji, sprawiają, że jest to świetny wybór do pierwszych projektów z tranzystorami mocy.
