Wyświetlacze OLED to nowoczesne rozwiązanie dla projektów Arduino. Oferują lepszą jakość obrazu niż tradycyjne LCD. Są cieńsze i lżejsze. Każdy piksel świeci własnym światłem, co zapewnia doskonały kontrast. Technologia OLED znajduje szerokie zastosowanie w projektach elektronicznych, od prostych wyświetlaczy tekstu po zaawansowane interfejsy graficzne.
Główną zaletą jest prostota podłączenia - szczególnie w przypadku interfejsu I2C, który wymaga tylko dwóch pinów. Dostępne są różne rozmiary wyświetlaczy, najpopularniejsze to 128x64 oraz 128x32 piksele. Mogą wyświetlać grafikę w jednym lub dwóch kolorach.
Najważniejsze informacje:- Wymaga tylko kilku przewodów do podłączenia
- Działa z popularnymi bibliotekami Adafruit
- Dostępny w różnych rozmiarach i wariantach kolorystycznych
- Zużywa mniej energii niż tradycyjne LCD
- Zapewnia wysoki kontrast i dobrą widoczność
- Idealny do wyświetlania danych z czujników
- Możliwość tworzenia własnych grafik i animacji
Czego potrzebujesz do rozpoczęcia pracy z wyświetlaczem OLED?
Praca z Arduino OLED wymaga kilku podstawowych komponentów. Przygotuj wszystkie elementy przed rozpoczęciem montażu, aby sprawnie przeprowadzić proces instalacji.
- Płytka Arduino (UNO, Nano lub Mega)
- Wyświetlacz OLED (najczęściej 128x64 lub 128x32 piksele)
- Przewody połączeniowe (minimum 4 sztuki)
- Płytka stykowa (breadboard)
- Kabel USB do programowania Arduino
- Komputer z zainstalowanym Arduino IDE
- Opcjonalnie: obudowa do montażu
| Komponent | Orientacyjna cena (PLN) |
|---|---|
| Arduino UNO | 45-80 |
| Wyświetlacz OLED 128x64 | 15-30 |
| Przewody połączeniowe (zestaw) | 10-20 |
| Płytka stykowa | 10-15 |
| Kabel USB | 5-15 |
Wybór odpowiedniego wyświetlacza OLED do Arduino
Wyświetlacze OLED różnią się przede wszystkim rozdzielczością i rozmiarem fizycznym. Model OLED 128x64 oferuje więcej miejsca na tekst i grafikę, co sprawia, że jest popularnym wyborem dla projektów edukacyjnych. Mniejsze wyświetlacze 128x32 sprawdzą się w kompaktowych urządzeniach.
Dostępne są modele monochromatyczne (najczęściej białe lub niebieskie) oraz dwukolorowe. Monochromatyczne wyświetlacze OLED są tańsze i prostsze w obsłudze. Dwukolorowe oferują większe możliwości wizualne, ale wymagają bardziej złożonego kodu.
Do komunikacji z Arduino wykorzystuje się dwa główne interfejsy: I2C oraz SPI. Każdy ma swoje zalety i najlepiej sprawdza się w określonych zastosowaniach.
Różnice między I2C a SPI - który interfejs wybrać?
Interfejs I2C wymaga tylko dwóch linii komunikacyjnych (SDA i SCL). Jest prostszy w implementacji i idealny dla początkujących.
SPI oferuje szybszą komunikację, ale potrzebuje 4-6 pinów. Sprawdza się w projektach wymagających częstej aktualizacji wyświetlacza.
Wybór interfejsu zależy głównie od dostępności pinów w projekcie i wymagań wydajnościowych. Dla większości zastosowań I2C będzie wystarczający.
Podłączanie wyświetlacza OLED do Arduino krok po kroku
Podłączenie wyświetlacza OLED do płytki Arduino jest proste i wymaga połączenia zaledwie 4 pinów. Prawidłowe połączenie gwarantuje stabilną pracę wyświetlacza.

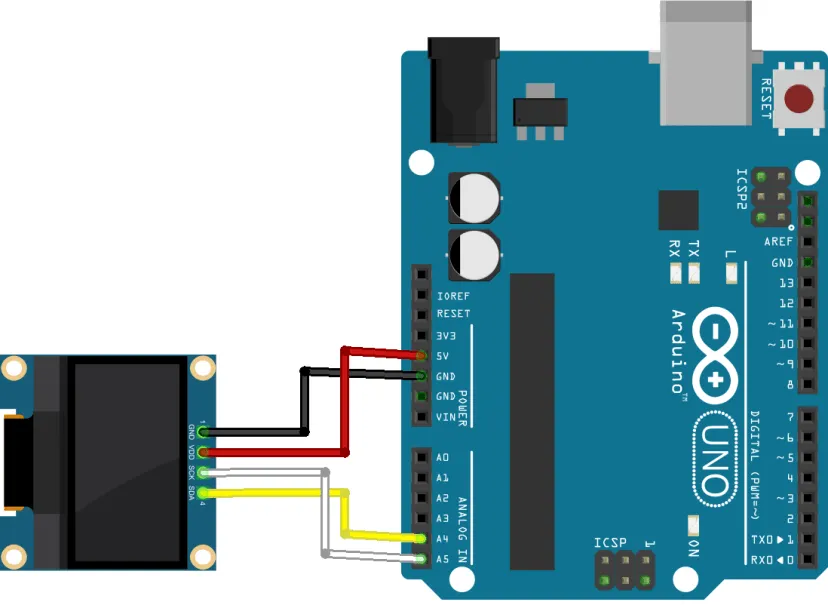

| Pin OLED | Pin Arduino | Opis |
|---|---|---|
| VCC | 5V | Zasilanie |
| GND | GND | Masa |
| SCL | A5 | Sygnał zegarowy I2C |
| SDA | A4 | Dane I2C |
Przy montażu zwróć szczególną uwagę na jakość połączeń. Użyj krótkiego okablowania, aby zminimalizować zakłócenia.
Sprawdź dwukrotnie polaryzację zasilania przed podłączeniem. Wyświetlacz OLED może ulec uszkodzeniu przy odwrotnym podłączeniu napięcia.
Najczęstsze błędy przy podłączaniu - na co uważać?
Podstawowym błędem jest nieprawidłowe podłączenie przewodów zasilających. Sprawdź oznaczenia na płytce wyświetlacza OLED i upewnij się, że VCC jest podłączone do 5V, a nie 3.3V. Niektóre moduły mogą działać niestabilnie przy niższym napięciu.
Kolejnym częstym problemem są luźne połączenia na płytce stykowej. Używaj wysokiej jakości przewodów i regularnie sprawdzaj stabilność połączeń. Jeśli Arduino wyświetlacz działa nieprawidłowo, pierwszym krokiem powinno być sprawdzenie połączeń.
Instalacja niezbędnych bibliotek
Do obsługi Arduino OLED potrzebne są dwie główne biblioteki: Adafruit_SSD1306 i Adafruit_GFX. Zapewniają one wszystkie niezbędne funkcje do rysowania i wyświetlania tekstu.
Instalacja biblioteki OLED odbywa się bezpośrednio przez Arduino IDE. Jest to najłatwiejszy i najbezpieczniejszy sposób dodania wymaganych komponentów.
- Otwórz Arduino IDE
- Przejdź do Narzędzia > Zarządzaj bibliotekami
- Wyszukaj "Adafruit SSD1306"
- Zainstaluj bibliotekę wraz z zależnościami

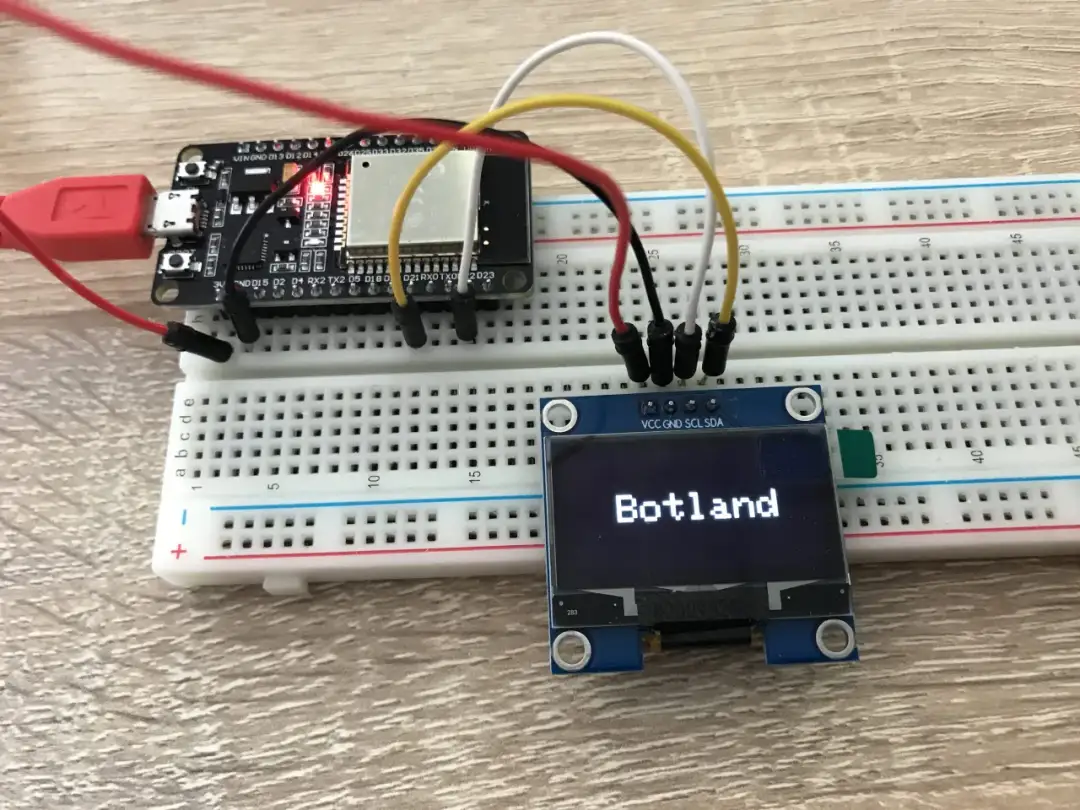

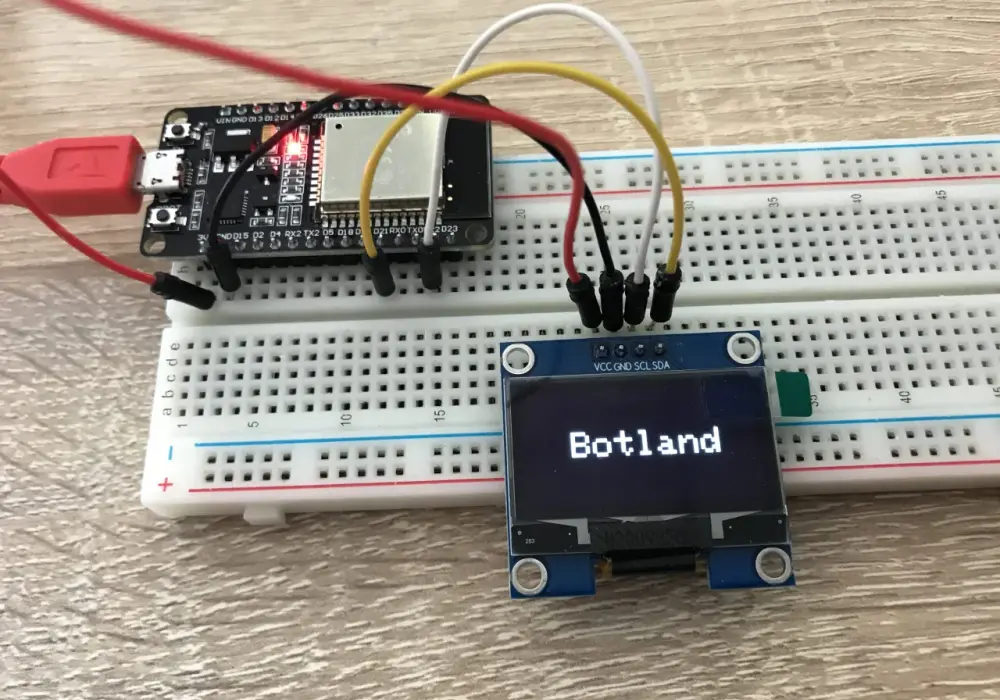

Pierwszy program - wyświetlanie tekstu
Rozpocznij od prostego programu wyświetlającego tekst na ekranie. Podstawowa konfiguracja Arduino OLED wymaga kilku linii kodu inicjalizacyjnego.
W pierwszej kolejności zadeklaruj obiekt wyświetlacza i zdefiniuj jego parametry. Dla OLED SSD1306 Arduino typowa deklaracja używa rozdzielczości 128x64 piksele.
Funkcja setup() inicjalizuje wyświetlacz i ustawia podstawowe parametry tekstu. Pamiętaj o wywołaniu display.begin() przed próbą wyświetlenia czegokolwiek.
Po załadowaniu programu, tekst powinien pojawić się natychmiast. Jeśli ekran pozostaje czarny, sprawdź adres I2C i połączenia.
Podstawowe funkcje rysowania
Arduino OLED oferuje bogaty zestaw funkcji graficznych. Możesz rysować linie, prostokąty, koła i punkty, używając wbudowanych metod biblioteki Adafruit_GFX. Do dyspozycji masz pełną rozdzielczość wyświetlacza OLED 128x64.
Najczęściej używane funkcje to drawLine(), drawRect() i drawCircle(). Każda z nich wymaga określenia współrzędnych i dodatkowych parametrów, takich jak promień dla okręgu czy szerokość dla prostokąta. Arduino LCD pozwala także na wypełnianie kształtów za pomocą funkcji fillRect() i fillCircle().
Przykład użycia: drawLine(0, 0, 127, 63) narysuje linię po przekątnej ekranu. fillRect(10, 10, 20, 30) utworzy wypełniony prostokąt o zadanych wymiarach.
Praktyczne zastosowania wyświetlacza OLED
Wyświetlacz OLED świetnie sprawdza się w projektach wymagających wizualizacji danych. Jego wysoki kontrast zapewnia dobrą czytelność w różnych warunkach oświetlenia.
Najpopularniejsze zastosowania to stacje pogodowe, gdzie Arduino I2C OLED wyświetla temperaturę, wilgotność i ciśnienie. Ekran może pokazywać jednocześnie kilka parametrów i ich historyczne trendy.
W projektach audio Arduino wyświetlacz może służyć jako analizator spektrum. Wyświetla w czasie rzeczywistym poziomy różnych częstotliwości, tworząc efektowną wizualizację dźwięku.
Dla projektów IoT, wyświetlacz OLED doskonale sprawdza się jako interfejs użytkownika. Może pokazywać status połączenia, odebrane wiadomości i inne istotne informacje.
Optymalizacja wyświetlania i oszczędzanie energii
Aby zoptymalizować wydajność Arduino OLED, aktualizuj tylko zmienione fragmenty ekranu. Pełne odświeżanie całego wyświetlacza zużywa więcej energii i może powodować migotanie. Używaj funkcji setTextSize() rozsądnie, ponieważ większy tekst wymaga więcej zasobów.
Warto zaimplementować buforowanie ekranu, aby unikać niepotrzebnych aktualizacji. Wyświetlacz OLED pozwala na selektywne odświeżanie poszczególnych obszarów, co znacząco redukuje zużycie energii.
W projektach zasilanych bateryjnie rozważ wprowadzenie trybu uśpienia. Po określonym czasie bezczynności, wyświetlacz może być wyłączony lub przyciemniony. Wybudzenie następuje po wykryciu aktywności użytkownika.
Kluczowe aspekty pracy z wyświetlaczem OLED w Arduino
Rozpoczęcie przygody z Arduino OLED wymaga jedynie podstawowych komponentów i znajomości kilku prostych zasad podłączenia. Interfejs I2C znacząco upraszcza proces instalacji, wymagając połączenia zaledwie 4 przewodów. Dzięki dostępnym bibliotekom Adafruit, programowanie wyświetlacza staje się intuicyjne nawet dla początkujących.
Wybór odpowiedniego wyświetlacza OLED zależy głównie od planowanego zastosowania. Model 128x64 piksele oferuje najwięcej możliwości i jest najbardziej uniwersalny. Pamiętaj o właściwym podłączeniu zasilania i sprawdzaniu połączeń - to najczęstsze źródła problemów podczas pierwszych prób.
Możliwości Arduino wyświetlacz OLED są praktycznie nieograniczone - od prostych projektów wyświetlających tekst, po zaawansowane wizualizacje danych w czasie rzeczywistym. Kluczem do sukcesu jest optymalizacja kodu i właściwe zarządzanie energią, szczególnie w projektach przenośnych.
