Arduino CNC to zaawansowany projekt techniczny umożliwiający stworzenie własnej maszyny sterowanej numerycznie. Opiera się na popularnej platformie Arduino. Pozwala na wykonywanie precyzyjnych zadań. Można na niej frezować, grawerować i wiercić. Najważniejszym elementem jest mikrokontroler Arduino UNO, który kontroluje całość procesu.
System wykorzystuje silniki krokowe NEMA 17. Sterują one ruchem w trzech osiach. Całość wymaga odpowiedniego zasilania. Projekt jest dostępny dla każdego. Można go zrealizować w warunkach domowych.
Najważniejsze informacje:- Maszyna działa w oparciu o kod G sterujący ruchem
- Wymaga podstawowych komponentów: Arduino UNO, silników krokowych i sterowników
- Służy do precyzyjnego frezowania, grawerowania i wiercenia
- Może być wykorzystana do tworzenia płytek PCB
- Jest idealna dla hobbystów i osób uczących się elektroniki
- Można ją zbudować samodzielnie w domu
- Działa na popularnym firmware GRBL
- Wymaga zasilacza 12V o mocy około 10A
Co to jest Arduino CNC i jak działa?
Arduino CNC to własnoręcznie zbudowana maszyna sterowana numerycznie. Wykorzystuje popularną platformę Arduino jako główny kontroler. Ten projekt typu DIY CNC Arduino pozwala na tworzenie precyzyjnych elementów w warunkach domowych.
Maszyna CNC Arduino działa na podstawie kodu G, który tłumaczy projekty cyfrowe na ruchy mechaniczne. Kontroler CNC Arduino zarządza silnikami krokowymi. Całością steruje specjalny firmware GRBL zainstalowany na płytce Arduino.
- Tworzenie płytek PCB metodą frezowania
- Grawerowanie w drewnie i metalu
- Wycinanie elementów dekoracyjnych
- Projektowanie prototypów
- Produkcja małych serii elementów
Niezbędne komponenty do budowy Arduino CNC
Budowa drukarki CNC Arduino wymaga kilku kluczowych elementów. Ich właściwy dobór ma zasadnicze znaczenie dla jakości pracy maszyny.
| Element | Model | Cena (PLN) | Uwagi |
|---|---|---|---|
| Płytka główna | Arduino UNO R3 | 80-120 | Oryginał lub klon |
| Silniki krokowe | NEMA 17 | 40-60/szt | Potrzebne 3-4 sztuki |
| Sterowniki | A4988/DRV8825 | 15-25/szt | Jeden na silnik |
| CNC Shield | V3.0 | 50-70 | Kompatybilny z Arduino UNO |
| Zasilacz | 12V 10A | 80-120 | Stabilizowane napięcie |
Przygotowanie do budowy - na co zwrócić uwagę?
Budowa frezarki CNC Arduino wymaga odpowiednio przygotowanej przestrzeni roboczej. Potrzebujemy stołu warsztatowego o wymiarach minimum 1,5 x 1 metr. Pomieszczenie powinno mieć dobrą wentylację i oświetlenie.
Niezbędny będzie podstawowy zestaw narzędzi, w tym śrubokręty, klucze imbusowe i multimetr. Do budowy wykorzystamy również wiertarkę i piłę.
Montaż ramy maszyny CNC
Podstawą grawera CNC Arduino jest solidna rama. Najlepiej sprawdza się konstrukcja typu H-bot lub CoreXY. Elementy łączymy ze sobą za pomocą śrub M5 lub M6, dbając o idealną prostopadłość połączeń.
Prowadnice liniowe montujemy równolegle względem siebie. Do ich mocowania używamy specjalnych uchwytów. Wszystkie połączenia muszą być stabilne i precyzyjne.
Standardowe wymiary ramy dla domowej maszyny CNC Arduino to 300x300x100mm. Najlepszym materiałem jest profil aluminiowy 2020 lub 3030. Dla większej sztywności stosujemy dodatkowe wzmocnienia narożne.
Instalacja silników i elektroniki
Silniki krokowe NEMA 17 montujemy na specjalnych uchwytach. Muszą być idealnie spozycjonowane względem osi ruchu. Każdy silnik wymaga precyzyjnego wypoziomowania i stabilnego zamocowania.
Elektronikę zabezpieczamy w dedykowanej obudowie. Wszystkie przewody prowadzimy w peszelach lub korytkach. Unikamy ostrych zagięć kabli.

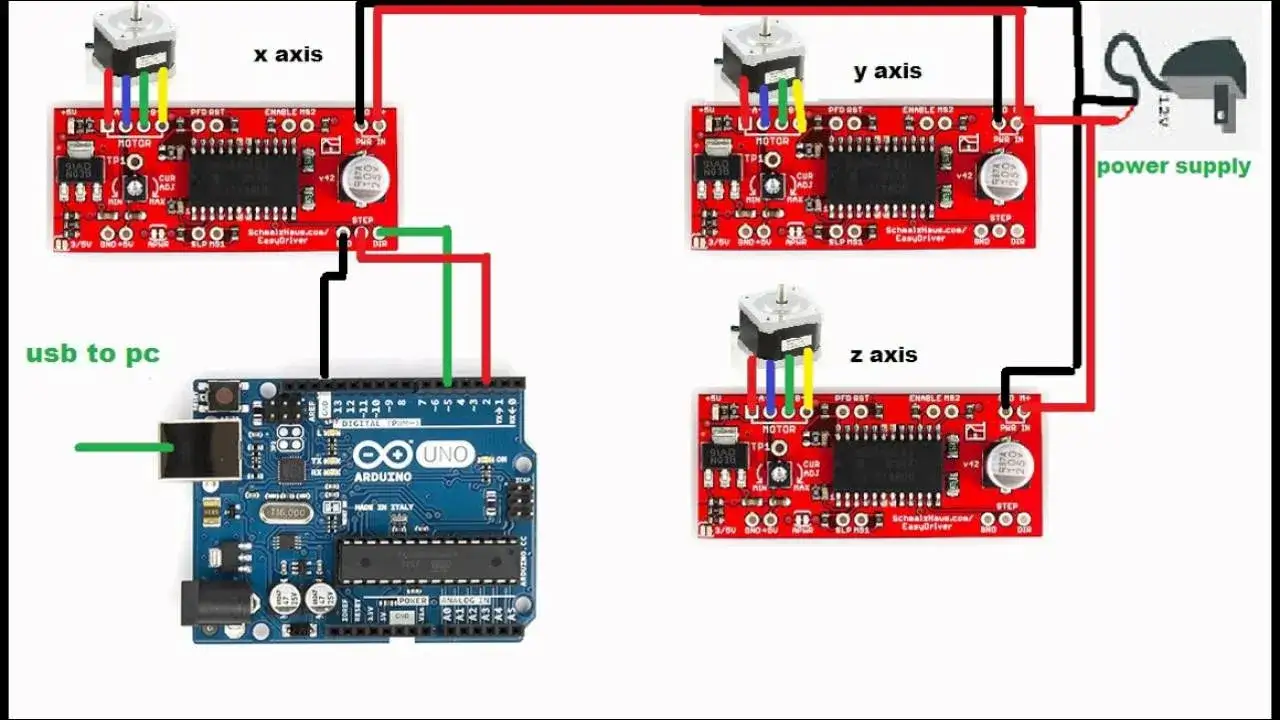

System sterowania Arduino CNC wymaga prawidłowego podłączenia sterowników. Każdy przewód musi być odpowiednio zabezpieczony przed wyrwaniem. Złącza lutujemy i izolujemy.
- Montaż CNC Shield na Arduino UNO
- Podłączenie sterowników A4988/DRV8825
- Instalacja silników krokowych
- Podłączenie zasilania 12V
- Montaż wyłączników krańcowych
- Zabezpieczenie przewodów w peszlach
- Podłączenie wentylatorów chłodzących
- Wykonanie testów połączeń
Konfiguracja sterowników silników
Sterowniki A4988 wymagają precyzyjnego ustawienia prądu referencyjnego. Wartość ustawiamy za pomocą potencjometru, mierząc napięcie na pinie VREF. Typowe wartości mieszczą się w przedziale 0,5-0,8V.
Mikrokrokowanie konfigurujemy poprzez zworki na sterowniku. Standardowo używamy podziału 1/16 kroku. Większa dokładność wymaga odpowiedniego dostosowania firmware'u.
Kalibrację przeprowadzamy sprawdzając ruch każdej osi. Test obejmuje płynność ruchu i precyzję pozycjonowania.
Instalacja i konfiguracja oprogramowania
Dla Arduino CNC kluczowe jest zainstalowanie firmware'u GRBL. Wgrywamy go przez Arduino IDE. Program do sterowania maszyną instalujemy na komputerze PC.
Konfiguracja GRBL wymaga ustawienia parametrów maszyny. Określamy prędkości, przyspieszenia i wymiary obszaru roboczego. Wszystkie wartości dostosowujemy do naszej konstrukcji.
GRBL to standardowy firmware dla maszyn CNC Arduino. Obsługuje podstawowe komendy G-code i umożliwia precyzyjne sterowanie ruchem. Jest kompatybilny z większością programów sterujących.
| Program | Zalety | Wady |
|---|---|---|
| Universal G-code Sender | Darmowy, prosty interfejs | Podstawowe funkcje |
| bCNC | Zaawansowane opcje, wizualizacja | Wymaga konfiguracji |
| Candle | Stabilne działanie, intuicyjny | Ograniczone funkcje dodatkowe |
Kalibracja maszyny
Kalibrację Arduino CNC zaczynamy od ustawienia kroków na milimetr dla każdej osi. Procedura wymaga precyzyjnych pomiarów rzeczywistego przemieszczenia. Następnie obliczamy i wprowadzamy odpowiednie wartości do GRBL.
Sprawdzamy dokładność za pomocą wzornika kalibracyjnego. Wykonujemy serie testowych ruchów, korygując ustawienia. Szczególną uwagę zwracamy na powtarzalność pozycjonowania.
Gotowość maszyny potwierdzamy wykonując prosty test grawerowania. Sprawdzamy jakość linii i kątów.
Własnoręczna budowa Arduino CNC - klucz do sukcesu
Arduino CNC to zaawansowany projekt, który wymaga systematycznego podejścia i uwagi do detali. Kluczem do sukcesu jest właściwy dobór komponentów i ich staranne połączenie. Precyzja na każdym etapie montażu przekłada się bezpośrednio na jakość pracy maszyny.
Konstrukcja frezarki CNC Arduino nie jest trudna, gdy postępujemy krok po kroku. Najważniejsze to zacząć od solidnej ramy, prawidłowo zamontować silniki i zadbać o stabilne połączenia elektryczne. Właściwa konfiguracja sterowników i oprogramowania GRBL zapewni płynną pracę urządzenia.
Pamiętajmy, że budowa maszyny CNC Arduino to proces wymagający cierpliwości. Każdy etap warto dokładnie przemyśleć i wykonać bez pośpiechu. Dobre przygotowanie miejsca pracy, odpowiednie narzędzia i przestrzeganie zasad bezpieczeństwa to podstawa. Z czasem nasza maszyna może być rozbudowywana i dostosowywana do rosnących potrzeb.
