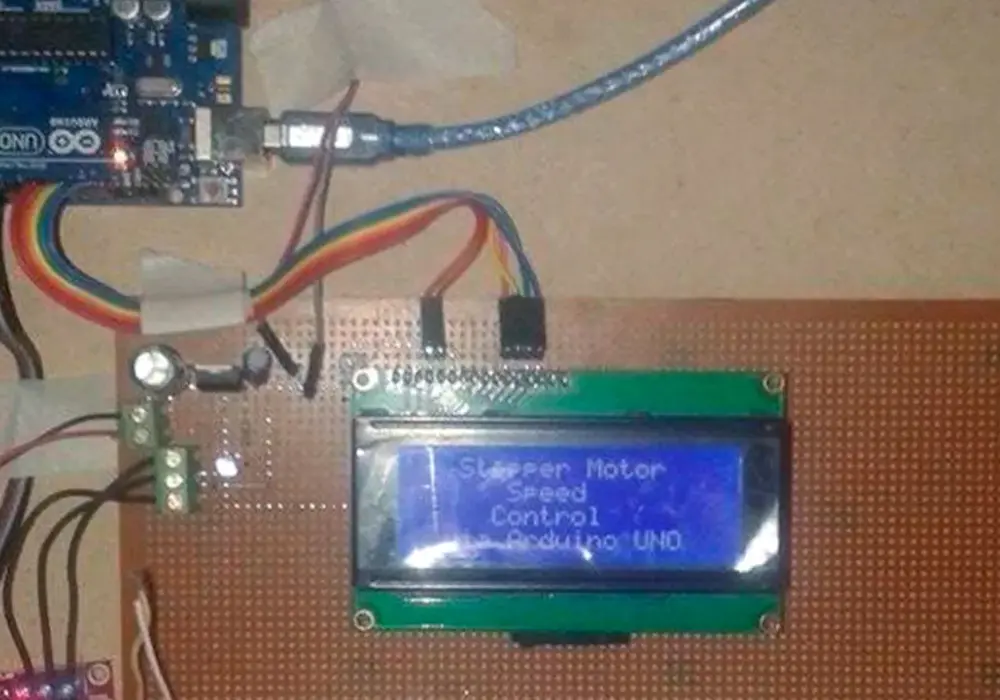

Silniki krokowe to kluczowe komponenty w projektach wykorzystujących Arduino. Te specjalne silniki elektryczne pozwalają na precyzyjne sterowanie ruchem poprzez podział pełnego obrotu na dokładnie określone kroki. W przeciwieństwie do zwykłych silników DC, silniki krokowe oferują znacznie większą kontrolę nad pozycją i prędkością. Dzięki połączeniu z platformą Arduino, można łatwo stworzyć zaawansowane projekty wymagające dokładnego pozycjonowania.

Dostępne w dwóch głównych wariantach - unipolarnym i bipolarnym - silniki te znajdują szerokie zastosowanie w drukarkach 3D, robotyce i automatyce przemysłowej. Do ich prawidłowego działania z Arduino potrzebny jest odpowiedni sterownik, jak ULN2003 czy SN754410NE, oraz podstawowa znajomość programowania w środowisku Arduino.

Najważniejsze informacje:
  • Silniki krokowe umożliwiają precyzyjny obrót w zakresie od 200 do 2038 kroków
  • Wymagają dodatkowego sterownika do współpracy z Arduino
  • Występują w dwóch głównych typach: unipolarnym (5+ przewodów) i bipolarnym (4 przewody)
  • Kontrola odbywa się poprzez sekwencyjne zasilanie wewnętrznych cewek
  • Programowanie jest możliwe dzięki dedykowanej bibliotece Stepper
  • Idealnie sprawdzają się w projektach wymagających dokładnego pozycjonowania

Czym jest silnik krokowy i jak działa?

Silnik krokowy to specjalny rodzaj silnika elektrycznego, który wykonuje precyzyjne ruchy obrotowe w określonych krokach. W przeciwieństwie do tradycyjnych silników, pozwala na dokładne kontrolowanie pozycji wału. Dzięki temu arduino i silnik krokowy stanowią idealne połączenie do projektów wymagających precyzyjnego sterowania ruchem.

Działanie silnika opiera się na sekwencyjnym zasilaniu cewek elektromagnetycznych. Każde zasilenie cewki powoduje obrót wirnika o ściśle określony kąt.

  • Silniki unipolarne: Posiadają 5 lub 6 przewodów i są łatwiejsze w sterowaniu dla początkujących.
  • Silniki bipolarne: Mają 4 przewody i oferują większą moc, ale wymagają bardziej zaawansowanego sterowania.

Potrzebne komponenty do podłączenia silnika krokowego

Do realizacji projektu z arduino jak podłączyć silnik krokowy potrzebujesz następujących elementów:

Nazwa komponentu Opis Zastosowanie
Arduino UNO Płytka mikroprocesorowa Kontroler główny
Silnik krokowy np. 28BYJ-48 Wykonawca ruchu
Sterownik ULN2003 lub SN754410NE Kontrola zasilania silnika
Porada: Wybierając sterownik silnika krokowego arduino, upewnij się, że jest kompatybilny z Twoim typem silnika. ULN2003 najlepiej sprawdzi się z silnikami unipolarnymi, podczas gdy SN754410NE jest dedykowany dla bipolarnych.

Schemat podłączenia krok po kroku

Arduino i silnik krokowy wymagają prawidłowego połączenia wszystkich komponentów. Przed rozpoczęciem upewnij się, że masz wszystkie potrzebne elementy. Sterownik należy umieścić między Arduino a silnikiem. Zasilanie podłączamy jako ostatni element.

W przypadku silników unipolarnych, podłączenie jest stosunkowo proste. Sterownik ULN2003 posiada już oznaczone piny. Wystarczy połączyć odpowiednie wyprowadzenia z Arduino według schematu.

Silniki bipolarne wymagają więcej uwagi przy podłączaniu. Należy szczególnie uważać na polaryzację. Pomyłka w podłączeniu może skutkować nieprawidłową pracą silnika.

  • Krok 1: Podłącz sterownik do Arduino używając pinów cyfrowych 8-11.
  • Krok 2: Połącz przewody silnika ze sterownikiem zgodnie z oznaczeniami.
  • Krok 3: Sprawdź poprawność wszystkich połączeń.
  • Krok 4: Podłącz zewnętrzne zasilanie do sterownika.
  • Krok 5: Zweryfikuj stabilność połączeń przed uruchomieniem.

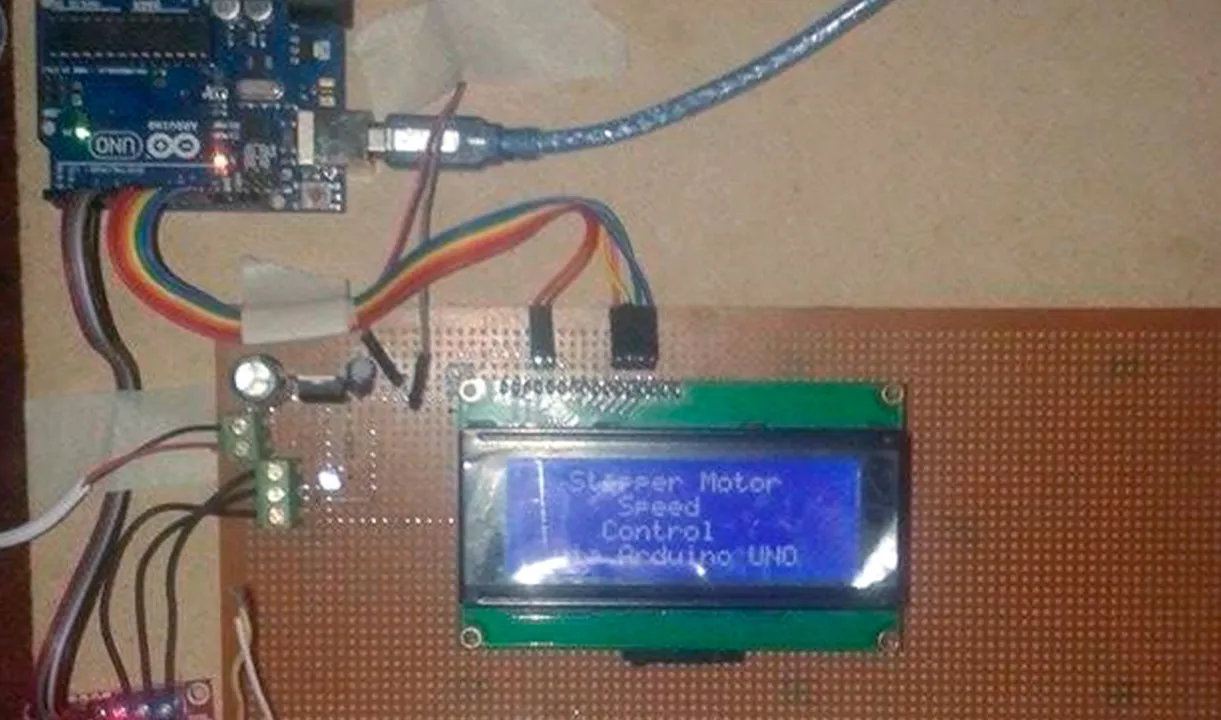

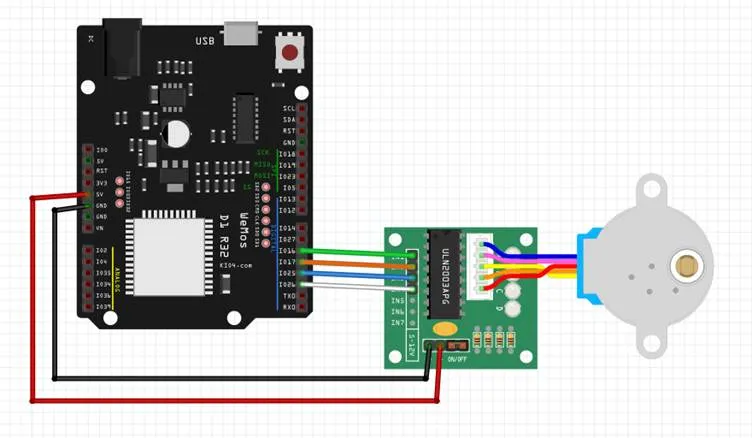

Podłączenie sterownika ULN2003

Sterownik silnika krokowego Arduino ULN2003 to popularny układ dla silników unipolarnych. Jest prosty w obsłudze i nie wymaga dodatkowych komponentów. Zawiera wbudowane diody zabezpieczające.

Piny IN1-IN4 łączymy z pinami cyfrowymi Arduino. Piny silnika podłączamy do wyjść sterownika OUT1-OUT4.

Zasilanie sterownika ULN2003 jest kluczowe dla prawidłowej pracy. Należy użyć zewnętrznego źródła 5-12V. Nie zaleca się zasilania bezpośrednio z Arduino. Podłącz przewód dodatni do pinu VCC, a ujemny do GND.

Podłączenie sterownika SN754410NE

SN754410NE to zaawansowany sterownik dedykowany dla silników bipolarnych. Oferuje lepszą kontrolę momentu obrotowego. Wymaga dokładniejszego podłączenia niż ULN2003.

Sterownik posiada piny sterujące 1,2EN oraz 3,4EN do kontroli mostków H. Piny wejściowe 1A,2A,3A,4A łączymy z Arduino.

Do prawidłowej pracy sterownik wymaga dwóch napięć zasilania. VCC1 (5V) zasila logikę układu i można go podłączyć do Arduino. VCC2 (12V) zasila silnik i wymaga zewnętrznego źródła. Pamiętaj o połączeniu mas obu zasilaczy.

Programowanie silnika krokowego w Arduino

Programowanie silnika krokowego Arduino rozpoczyna się od dołączenia odpowiedniej biblioteki Stepper.h. Biblioteka ta zapewnia podstawowe funkcje sterowania. Następnie definiujemy piny i inicjalizujemy obiekt silnika.

Arduino kod silnik krokowy wymaga zrozumienia podstawowych parametrów. Najważniejsze to liczba kroków na obrót oraz prędkość obrotowa. Dobrą praktyką jest rozpoczęcie od niskich prędkości i stopniowe ich zwiększanie.

```cpp #include const int STEPS_PER_REV = 200; // Liczba kroków na obrót Stepper myStepper(STEPS_PER_REV, 8, 9, 10, 11); void setup() { myStepper.setSpeed(60); // Ustawienie prędkości 60 RPM } void loop() { // Obrót w jedną stronę myStepper.step(STEPS_PER_REV); delay(500); // Obrót w przeciwną stronę myStepper.step(-STEPS_PER_REV); delay(500); } ```

Powyższy kod inicjalizuje arduino i silnik krokowy na pinach 8-11. Ustawia prędkość na 60 obrotów na minutę. W pętli głównej wykonuje pełne obroty w obie strony.

Kontrola prędkości i kierunku

Prędkość silnika kontrolujemy metodą setSpeed(). Wartość podajemy w obrotach na minutę (RPM). Maksymalna prędkość zależy od modelu silnika. Zbyt duża prędkość może powodować gubienie kroków.

Kierunek obrotu zmieniamy przez podanie dodatniej lub ujemnej liczby kroków w metodzie step(). Dodatnia wartość oznacza obrót zgodny z ruchem wskazówek zegara.

Przyspieszenie można kontrolować stopniowo zwiększając prędkość. Zbyt gwałtowne przyspieszenie może spowodować utratę kroków lub zablokowanie silnika.

Typowe problemy przy podłączaniu

Arduino tutorial silnik krokowy nie byłby kompletny bez omówienia typowych problemów. Najczęstsze problemy wynikają z nieprawidłowego podłączenia przewodów lub złego zasilania. Warto zawsze sprawdzać połączenia przed uruchomieniem.

Kolejnym częstym problemem jest nieprawidłowe ustawienie parametrów w kodzie. Zbyt duża prędkość lub niewłaściwa liczba kroków na obrót mogą powodować dziwne zachowanie silnika.

Problem Rozwiązanie
Silnik nie obraca się Sprawdź zasilanie i połączenia przewodów
Silnik drga bez obrotu Zweryfikuj kolejność podłączenia przewodów
Nieregularne ruchy Zmniejsz prędkość obrotową
Silnik się grzeje Sprawdź napięcie zasilania i prąd
Gubienie kroków Zmniejsz przyspieszenie i obciążenie

Praktyczne projekty z silnikiem krokowym

Arduino silnik krokowy projekt może być początkiem fascynującej przygody z automatyką. Możliwości zastosowań są praktycznie nieograniczone. Warto zacząć od prostych projektów, stopniowo zwiększając ich złożoność.

Obrotowy stolik fotograficzny to świetny projekt początkowy. Wykorzystując arduino i silnik krokowy można stworzyć platformę obracającą się z precyzyjnie kontrolowaną prędkością. Idealne rozwiązanie do fotografii produktowej.

Automatyczna roleta to kolejny praktyczny projekt. Arduino jak podłączyć silnik krokowy do mechanizmu rolety wymaga dodania tylko kilku elementów mechanicznych. System może reagować na poziom oświetlenia lub sterowanie z aplikacji.

Własna mini drukarka 3D to bardziej zaawansowany projekt. Wykorzystuje się w nim precyzję silników krokowych do poruszania głowicą w trzech osiach. Wymaga to zastosowania kilku sterowników silnika krokowego arduino.

Projekty z wykorzystaniem silników krokowych to doskonały sposób na naukę automatyki i programowania. Dzięki precyzyjnemu sterowaniu można tworzyć zarówno proste zabawki, jak i zaawansowane urządzenia przemysłowe.

Co warto wiedzieć o sterowaniu silnikiem krokowym przez Arduino?

Arduino i silnik krokowy tworzą uniwersalne połączenie do projektów wymagających precyzyjnej kontroli ruchu. Kluczem do sukcesu jest odpowiedni dobór sterownika - ULN2003 dla silników unipolarnych lub SN754410NE dla bipolarnych. Prawidłowe połączenie komponentów i właściwe zasilanie to podstawa działającego układu.

Programowanie ruchu jest stosunkowo proste dzięki bibliotece Stepper.h. Należy jednak pamiętać o odpowiednim doborze parametrów, szczególnie prędkości i przyspieszenia. Zbyt agresywne ustawienia mogą prowadzić do utraty kroków lub przegrzewania się silnika. Warto zacząć od niższych wartości i stopniowo je zwiększać.

Od prostego stolika obrotowego po zaawansowaną drukarkę 3D - możliwości zastosowań są ogromne. Kluczem do sukcesu jest staranne wykonanie połączeń, systematyczne testowanie i stopniowe zwiększanie złożoności projektów. Z odpowiednim przygotowaniem i wiedzą z tego poradnika, stworzenie własnego projektu z arduino i silnikiem krokowym jest w zasięgu każdego początkującego elektronika.
