DS1820 to cyfrowy czujnik temperatury produkcji Dallas Semiconductor. Urządzenie wyróżnia się szerokim zakresem pomiaru od -55°C do +125°C. Jego prostota i niezawodność sprawiły, że stał się standardem w projektach elektronicznych. Czujnik wykorzystuje protokół 1-Wire, co umożliwia podłączenie wielu jednostek do jednego pinu. Dokładność pomiaru na poziomie ±0,5°C w typowym zakresie roboczym czyni go idealnym wyborem zarówno dla amatorów, jak i profesjonalistów.
Najważniejsze informacje:- Zasilanie w zakresie 3-5,5V umożliwia współpracę z większością popularnych platform
- Rozdzielczość 9-bitowa z możliwością zwiększenia do 12 bitów
- Możliwość podłączenia wielu czujników do jednej linii danych
- Prosty montaż wymagający minimum okablowania
- Szeroka kompatybilność z platformami typu Arduino
- Wysoka dokładność w typowym zakresie temperatur
- Możliwość zastosowania w systemach automatyki domowej
Parametry techniczne czujnika DS1820 Dallas
Czujnik DS1820 Dallas to precyzyjne urządzenie do pomiaru temperatury, działające w oparciu o protokół 1-Wire. Termometr cyfrowy Dallas znajduje szerokie zastosowanie w automatyce domowej i projektach DIY. Ten czujnik temperatury Arduino wyróżnia się prostotą podłączenia i niezawodnością działania.
| Parametr | Wartość |
|---|---|
| Zakres pomiaru | -55°C do +125°C |
| Dokładność | ±0,5°C (-10°C do +85°C) |
| Rozdzielczość | 9-12 bit (0,5°C - 0,0625°C) |
| Napięcie zasilania | 3V - 5,5V |
Parametry techniczne DS1820 Dallas sprawiają, że jest idealnym wyborem do precyzyjnych pomiarów temperatury. Dzięki wysokiej dokładności i szerokiemu zakresowi pomiarowemu, sprawdza się w większości zastosowań amatorskich i profesjonalnych.
Lista niezbędnych komponentów do pracy z DS1820
Do rozpoczęcia pracy z czujnikiem temperatury DS18B20 potrzebujemy kilku podstawowych elementów. Właściwe przygotowanie komponentów zapewni bezproblemowe uruchomienie układu.
- Czujnik DS1820 Dallas
- Płytka Arduino (Uno, Nano lub podobna)
- Rezystor podciągający 4,7kΩ
- Przewody połączeniowe
- Płytka stykowa (breadboard)
Opcjonalnie warto zaopatrzyć się w wyświetlacz LCD i obudowę zabezpieczającą. Dodatkowe elementy zwiększą funkcjonalność projektu.
Schemat podłączenia krok po kroku

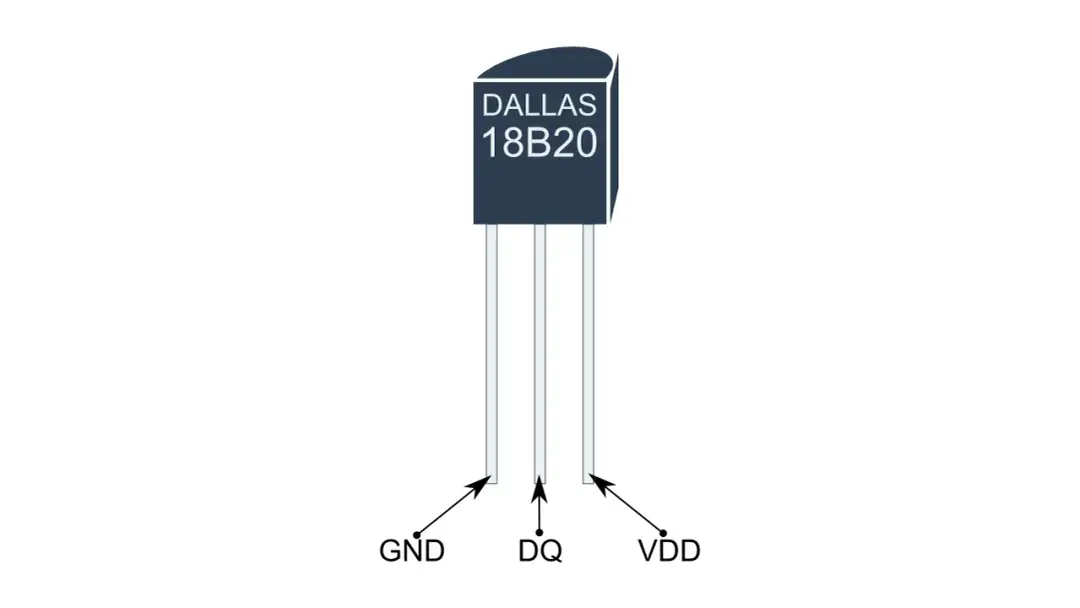

DS1820 Dallas wymaga prawidłowego podłączenia trzech pinów. Zachowanie właściwej kolejności montażu zapewni bezpieczne uruchomienie układu.
Rozpocznij od podłączenia zasilania (VDD) do pinu 5V Arduino i masy (GND) do pinu GND. Następnie podłącz pin danych (DQ) do wybranego pinu cyfrowego Arduino, na przykład D2. Pamiętaj o rezystorze podciągającym między VDD a DQ.
W przypadku czujnika temperatury Arduino z przewodem trójżyłowym, czerwony to VDD, czarny lub niebieski to GND, a żółty lub biały to DQ. Do dłuższych połączeń użyj przewodu ekranowanego.
Wymagane biblioteki do obsługi czujnika
Do obsługi czujnika 1-Wire potrzebne są dwie podstawowe biblioteki: OneWire i DallasTemperature. OneWire zapewnia komunikację z urządzeniami wykorzystującymi protokół 1-Wire, natomiast DallasTemperature ułatwia obsługę samego czujnika.
Biblioteki można zainstalować bezpośrednio z menedżera bibliotek Arduino IDE. Proces instalacji jest prosty i intuicyjny.
Po zainstalowaniu bibliotek należy zrestartować Arduino IDE. Pozwoli to na poprawne wykrycie nowych komponentów.
Jak zainstalować bibliotekę OneWire?
Otwórz Arduino IDE i przejdź do Szkic > Dołącz bibliotekę > Zarządzaj bibliotekami. W menedżerze bibliotek wyszukaj "OneWire".
Kliknij "Instaluj" przy bibliotece OneWire by Paula Stoffregena. To najpopularniejsza i najlepiej wspierana implementacja protokołu.
Sprawdź poprawność instalacji, otwierając przykładowy sketch z menu Plik > Przykłady > OneWire.
Jak zainstalować bibliotekę DS1820?
W menedżerze bibliotek Arduino IDE wyszukaj "DallasTemperature". Biblioteka ta jest dedykowana dla termometrów cyfrowych Dallas.
Zainstaluj bibliotekę DallasTemperature klikając przycisk "Instaluj". Poczekaj na zakończenie procesu instalacji.
Weryfikację instalacji przeprowadź otwierając przykład z menu Plik > Przykłady > DallasTemperature.
Programowanie czujnika DS1820
Programowanie DS1820 Dallas rozpoczniemy od zadeklarowania podstawowych zmiennych i bibliotek. Kod dla czujnika temperatury Arduino jest stosunkowo prosty. Wykorzystamy gotowe funkcje z bibliotek OneWire i DallasTemperature.
Główna pętla programu zawiera dwie kluczowe operacje: żądanie pomiaru i odczyt temperatury. Wynik można wyświetlić na monitorze szeregowym.
Implementacja obsługi błędów i funkcji dodatkowych zależy od konkretnego zastosowania. Warto rozważyć dodanie funkcji kalibracji i średniej kroczącej.
- requestTemperatures() - żądanie pomiaru
- getTempCByIndex(0) - odczyt temperatury w °C
- setResolution() - ustawienie rozdzielczości
- setWaitForConversion() - kontrola czasu pomiaru
- isConnected() - weryfikacja połączenia
Najczęstsze problemy techniczne
Podczas pracy z DS1820 Dallas mogą pojawić się typowe problemy techniczne. Większość z nich ma proste rozwiązania.
| Problem | Przyczyna | Rozwiązanie |
|---|---|---|
| Błędne odczyty | Brak rezystora podciągającego | Dodaj rezystor 4,7kΩ |
| Brak komunikacji | Nieprawidłowe podłączenie | Sprawdź połączenia i polaryzację |
| Niestabilne pomiary | Zakłócenia elektryczne | Użyj przewodu ekranowanego |
Przed rozpoczęciem diagnostyki warto sprawdzić poprawność podłączenia zasilania. Nieprawidłowe napięcie może powodować niestabilną pracę czujnika. Zawsze używaj multimetru do weryfikacji napięć.
W przypadku problemów z komunikacją sprawdź adres czujnika. Czujnik 1-Wire posiada unikalny adres, który musi być prawidłowo odczytany przez program. Do debugowania użyj przykładowego sketchu do odczytu adresów.
Przykładowe projekty z DS1820
Z wykorzystaniem DS1820 Dallas możesz zrealizować wiele ciekawych projektów DIY. Od prostych termometrów po zaawansowane systemy monitoringu, możliwości są niemal nieograniczone.
Najprostszym projektem jest cyfrowy termometr z wyświetlaczem LCD, który pokazuje aktualną temperaturę. Bardziej zaawansowane projekty mogą obejmować rejestrację danych na karcie SD lub przesyłanie pomiarów do chmury.
System wielopunktowego pomiaru temperatury wykorzystuje możliwość podłączenia wielu czujników temperatury DS18B20 do jednej linii danych. Taki układ świetnie sprawdza się w ogrodnictwie lub monitoringu serwerowni.
Stacja pogodowa z wyświetlaczem LCD
Podstawowa stacja pogodowa wykorzystuje czujnik temperatury Arduino do pomiaru temperatury zewnętrznej. Wyświetlacz LCD 16x2 pokazuje aktualny odczyt oraz wartości maksymalne i minimalne z ostatnich 24 godzin.
Do projektu można dodać czujnik wilgotności DHT22 oraz barometr BMP280. DS1820 Dallas będzie odpowiedzialny za precyzyjny pomiar temperatury, podczas gdy pozostałe czujniki dostarczą dodatkowych danych meteorologicznych.
System można rozbudować o funkcję alarmów temperaturowych i rejestrację historii pomiarów. Dodatkowy buzzer może sygnalizować przekroczenie zadanych progów temperatury.
System monitorowania temperatury przez WiFi
Połączenie termometru cyfrowego Dallas z modułem ESP8266 pozwala na zdalne monitorowanie temperatury. Dane są wysyłane do serwera przez WiFi i mogą być dostępne z dowolnego miejsca przez przeglądarkę.
System można zintegrować z popularnymi platformami IoT, takimi jak Blynk czy ThingSpeak. Czujnik 1-Wire zapewnia stabilne i dokładne pomiary, które są automatycznie archiwizowane w chmurze.
Rozbudowa systemu może obejmować dodanie powiadomień email lub SMS o przekroczeniu progów temperatury. Integracja z systemami automatyki domowej pozwala na automatyczne sterowanie ogrzewaniem lub klimatyzacją.
Montaż i programowanie DS1820 - wskazówki końcowe
DS1820 Dallas to wszechstronny i niezawodny czujnik, którego instalacja wymaga jedynie podstawowej wiedzy z elektroniki. Precyzyjne pomiary temperatury w zakresie od -55°C do +125°C, w połączeniu z prostym interfejsem 1-Wire, czynią go idealnym wyborem zarówno dla początkujących, jak i zaawansowanych projektantów.
Kluczem do sukcesu jest przestrzeganie kilku podstawowych zasad: prawidłowe podłączenie pinów, zastosowanie rezystora podciągającego 4,7kΩ oraz wykorzystanie odpowiednich bibliotek. Czujnik temperatury Arduino najlepiej sprawdza się w projektach wymagających stabilnych i dokładnych pomiarów, szczególnie w systemach automatyki domowej i stacjach pogodowych.
Możliwość rozbudowy projektów o funkcje WiFi, rejestrację danych czy integrację z systemami IoT sprawia, że DS1820 Dallas pozostaje popularnym wyborem w nowoczesnych aplikacjach pomiarowych. Pamiętaj o regularnej kalibracji i właściwym zabezpieczeniu czujnika przed warunkami atmosferycznymi, aby zapewnić jego długotrwałą i bezawaryjną pracę.
