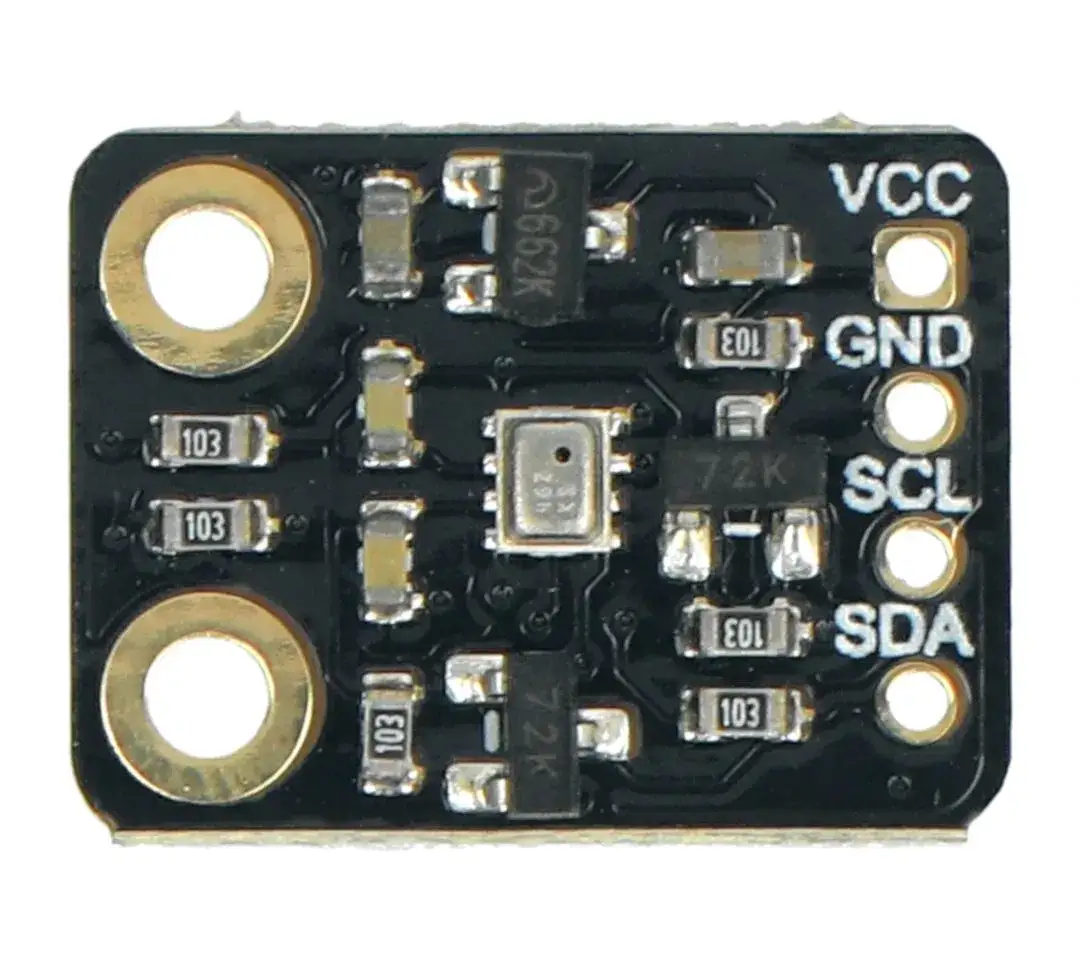

Czujniki ciśnienia atmosferycznego to kluczowe komponenty elektroniczne wykorzystywane w projektach z Arduino. Trzy najpopularniejsze modele - BMP180, BMP280 i BME280 - oferują różne możliwości pomiaru ciśnienia powietrza. Każdy z nich ma swoje unikalne cechy i zastosowania. Wszystkie współpracują z Arduino przez interfejs I2C, co sprawia, że są łatwe w implementacji.
Czujniki te mierzą ciśnienie w zakresie od 300 do 1100 hPa, z dokładnością do 1 hPa. BME280 wyróżnia się dodatkowymi funkcjami pomiaru wilgotności i temperatury. Zasilane są napięciem 3.3V, choć niektóre modele mogą pracować również z 5V.
Najważniejsze informacje:
- Wszystkie trzy czujniki pochodzą od renomowanego producenta Bosch Sensortec
- BMP280 i BME280 to nowocześniejsze wersje, oferujące lepszą funkcjonalność niż BMP180
- Montaż czujników wymaga tylko 4 podstawowych połączeń z Arduino
- Znajdują zastosowanie w meteorologii, nawigacji i automatyce domowej
- BME280 jako jedyny oferuje dodatkowo pomiar wilgotności
- Wszystkie czujniki mają podobną dokładność pomiaru ciśnienia
- Komunikacja przez I2C zapewnia prostą integrację z Arduino
Wybór odpowiedniego czujnika ciśnienia do Arduino
Arduino czujnik ciśnienia atmosferycznego to podstawowy element każdej stacji pogodowej DIY. Najpopularniejsze modele to BMP180, BMP280 oraz BME280 - wszystkie produkowane przez firmę Bosch Sensortec. Czujniki te różnią się funkcjonalnością i ceną, ale łączy je prosta integracja z platformą Arduino.
Arduino barometr typu BMP180 to podstawowy model, idealny dla początkujących. Jest on najprostszy w obsłudze i najtańszy, choć powoli wychodzi z użycia. Arduino BMP280 to jego nowsza wersja, oferująca lepszą dokładność i niższe zużycie energii.
| Parametr | BMP180 | BMP280 | BME280 |
|---|---|---|---|
| Zakres pomiaru | 300-1100 hPa | 300-1100 hPa | 300-1100 hPa |
| Dokładność | ±1 hPa | ±1 hPa | ±1 hPa |
| Interfejs | I2C | I2C/SPI | I2C/SPI |
| Dodatkowe funkcje | Temperatura | Temperatura | Temperatura, Wilgotność |
| Cena (PLN) | 15-25 | 20-30 | 25-40 |
| Dostępność | Ograniczona | Dobra | Bardzo dobra |
Potrzebne komponenty i narzędzia
Do zbudowania arduino stacji pogodowej z pomiarem ciśnienia potrzebnych jest kilka podstawowych elementów. Większość z nich można znaleźć w każdym sklepie z elektroniką.
- Arduino Uno lub Nano - płytka bazowa do obsługi czujnika
- Czujnik ciśnienia (BMP180/BMP280/BME280) - element pomiarowy
- Płytka stykowa - do prototypowania układu
- Przewody połączeniowe - minimum 4 sztuki
- Wyświetlacz LCD (opcjonalnie) - do prezentacji wyników
- Zasilacz 5V lub powerbank - źródło zasilania
- Obudowa - do zabezpieczenia układu
- Lutownica i cyna (opcjonalnie) - do trwałego połączenia elementów
Czytaj więcej: Jak skonfigurować AVR USB UART do bezproblemowej komunikacji szeregowej
Specyfikacja techniczna czujników Bosch
Arduino BMP180 wykorzystuje interfejs I2C do komunikacji z mikrokontrolerem. Czujnik ten pracuje z napięciem 3.3V, ale jest tolerancyjny na sygnały 5V z Arduino.
Arduino BMP280 oferuje wybór między interfejsem I2C a SPI. Ten model charakteryzuje się niższym poborem prądu i krótszym czasem odpowiedzi w porównaniu do poprzednika.
Arduino BME280 to najbardziej zaawansowany model z dodatkowym czujnikiem wilgotności. Jego dokładność pomiaru ciśnienia jest porównywalna z BMP280, ale oferuje więcej możliwości pomiarowych.

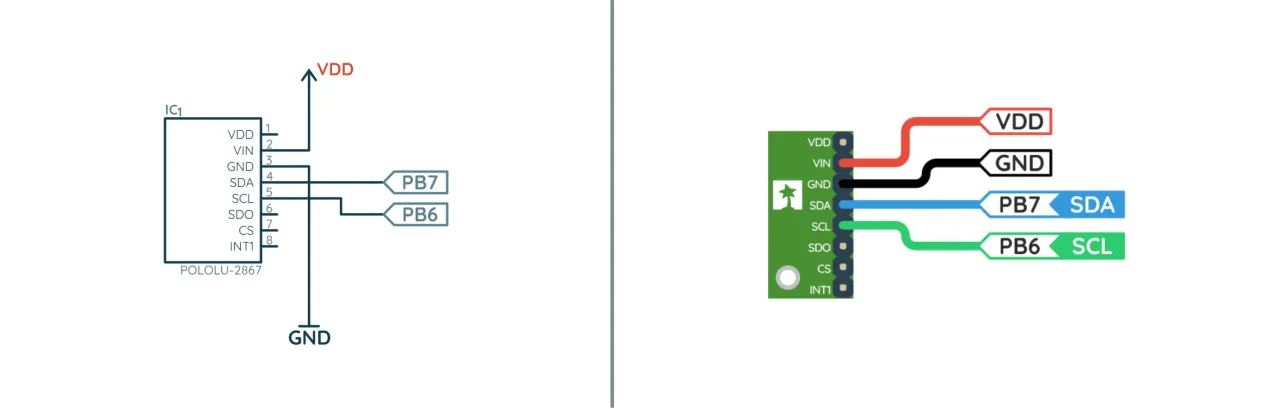

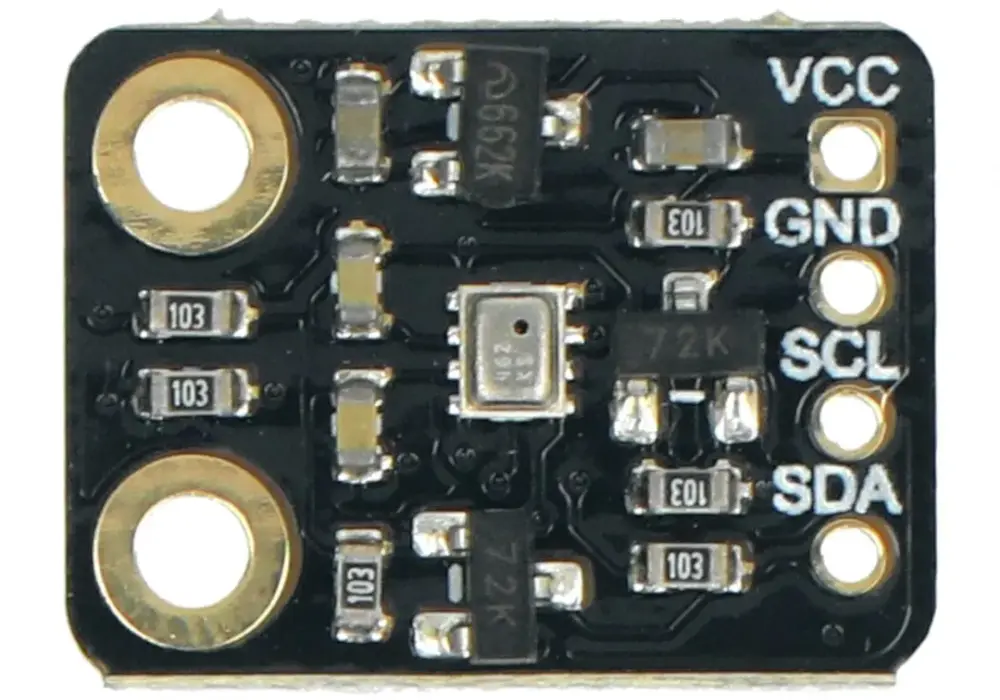

Schemat podłączenia krok po kroku
Podłączenie czujnika ciśnienia atmosferycznego arduino wymaga czterech podstawowych połączeń. Proces jest podobny dla wszystkich modeli z rodziny BMP/BME.
Pin VCC czujnika należy połączyć z pinem 3.3V Arduino. To połączenie zapewnia zasilanie dla układu pomiarowego.
Pin GND czujnika musi być podłączony do pinu GND Arduino. Wspólna masa jest kluczowa dla poprawnego działania układu.
Pin SDA (Serial Data) łączymy z pinem A4 w Arduino Uno. W przypadku innych płytek Arduino sprawdź dokumentację dla poprawnego pinu SDA.
Pin SCL (Serial Clock) podłączamy do pinu A5 w Arduino Uno. Ten pin odpowiada za synchronizację transmisji danych.
- Błędne napięcie zasilania - może uszkodzić czujnik
- Nieprawidłowe połączenie SDA/SCL - brak komunikacji
- Brak wspólnej masy - niestabilne odczyty
- Zbyt długie przewody I2C - zakłócenia komunikacji
- Luźne połączenia - przerywana komunikacja
Różnice w podłączeniu BMP180 i BMP280
Arduino BMP180 wymaga tylko połączenia I2C i jest bardziej tolerancyjny na napięcie zasilania. Czujnik posiada wbudowany konwerter poziomów logicznych, co ułatwia jego integrację z Arduino pracującym na 5V. Dodatkowo, BMP180 ma prostszy układ wyprowadzeń, co czyni go łatwiejszym w montażu.
Arduino BMP280 oferuje możliwość wyboru interfejsu I2C lub SPI. Przy korzystaniu z SPI należy podłączyć dodatkowe piny CS i MISO/MOSI. Czujnik wymaga stabilnego zasilania 3.3V i nie posiada wbudowanego konwertora poziomów logicznych.
Zasilanie i pobór prądu
Wszystkie czujniki z serii BMP/BME wymagają stabilnego zasilania 3.3V. Pobór prądu w trybie ciągłym dla BMP280 i BME280 wynosi około 2.7µA, co jest znacznie niższe niż 12µA dla BMP180.
Przy zasilaniu z Arduino należy używać pinu 3.3V lub dodatkowego stabilizatora napięcia. Czujniki mogą pracować w trybie oszczędzania energii, co jest szczególnie ważne w projektach zasilanych bateryjnie.
Instalacja wymaganych bibliotek
Do obsługi arduino czujnika ciśnienia atmosferycznego potrzebne są odpowiednie biblioteki. Dla BMP180 używamy biblioteki Adafruit_BMP085, która jest dostępna w menedżerze bibliotek Arduino IDE.
BMP280 i BME280 korzystają z biblioteki Adafruit_BMP280. Instalacja jest prosta poprzez Arduino Library Manager.
Po instalacji należy zrestartować Arduino IDE. Warto sprawdzić, czy zainstalowała się również biblioteka Adafruit_Sensor, która jest wymagana do prawidłowego działania czujników.
Najczęstsze problemy z bibliotekami dotyczą konfliktów wersji. Czasami starsze projekty wymagają konkretnej wersji biblioteki. Warto też sprawdzić, czy wszystkie zależności zostały poprawnie zainstalowane.
Przykładowy kod programu
Arduino pomiar ciśnienia wymaga odpowiedniej inicjalizacji czujnika. Podstawowy kod zawiera konfigurację I2C i inicjalizację obiektu czujnika.
W pętli głównej programu odczytujemy dane z czujnika i przeliczamy je na odpowiednie jednostki. Warto dodać opóźnienie między odczytami, aby nie przeciążać czujnika.
| Funkcja | Opis |
|---|---|
| begin() | Inicjalizacja czujnika |
| readPressure() | Odczyt ciśnienia w Pa |
| readTemperature() | Odczyt temperatury w °C |
| readAltitude() | Obliczenie wysokości n.p.m. |
| setSampling() | Ustawienie trybu pracy |
Kalibracja czujnika
Kalibracja czujnika ciśnienia atmosferycznego arduino jest kluczowa dla dokładnych pomiarów. Czujniki BMP/BME posiadają fabryczną kalibrację, zapisaną w pamięci układu.
Dla większej precyzji należy uwzględnić wysokość nad poziomem morza. Do obliczeń używamy wartości referencyjnej ciśnienia na poziomie morza, która wynosi 1013.25 hPa.
W przypadku arduino stacji pogodowej warto okresowo porównywać wskazania z oficjalnymi pomiarami. Korekty można dokonać programowo, dodając odpowiedni offset do odczytów.
Odczyt i interpretacja danych
Arduino pomiar ciśnienia wymaga odpowiedniej interpretacji surowych danych z czujnika. Wartości ciśnienia są zwracane w Pascalach (Pa), które należy przeliczyć na hektoPascale (hPa). Temperatura jest dostępna bezpośrednio w stopniach Celsjusza.
Dla dokładniejszych pomiarów stosuje się uśrednianie kilku kolejnych odczytów. BME280 pozwala dodatkowo na pomiar wilgotności, co jest przydatne w prognozowaniu pogody.
Zastosowania praktyczne
Arduino barometr może służyć jako podstawa amatorskiej stacji meteorologicznej. Regularne pomiary ciśnienia pozwalają przewidywać zmiany pogody.
Czujnik ciśnienia w połączeniu z modułem WiFi może tworzyć internetową stację pogodową. Dane można wysyłać do serwisów pogodowych lub własnej bazy danych.
Arduino BMP280 sprawdza się w projektach wysokościomierzy. Zmiany ciśnienia pozwalają określić względną wysokość nad poziomem morza.
Arduino BME280 dzięki dodatkowemu czujnikowi wilgotności może monitorować warunki w pomieszczeniach. Jest to przydatne w systemach klimatyzacji i wentylacji.
System można rozbudować o dodatkowe czujniki, wyświetlacz LCD czy moduł zapisu danych na kartę SD. Możliwe jest też dodanie powiadomień SMS lub email o nagłych zmianach ciśnienia.
Rozwiązywanie problemów
Najczęstszym problemem jest brak komunikacji z czujnikiem. Należy sprawdzić poprawność podłączenia pinów I2C oraz adres czujnika na magistrali.
Niestabilne odczyty mogą wynikać z zakłóceń elektrycznych. Warto użyć krótkich przewodów i dodać kondensatory filtrujące przy zasilaniu.
Błędy w obliczeniach wysokości często wynikają z nieprawidłowej wartości ciśnienia referencyjnego. Należy upewnić się, że używamy aktualnej wartości dla danej lokalizacji.
W przypadku problemów warto skorzystać z narzędzi diagnostycznych Arduino IDE. Monitor szeregowy pomoże w debugowaniu, a skaner I2C wykryje problemy z komunikacją. Czasami rozwiązaniem jest także aktualizacja bibliotek lub zmiana przewodów połączeniowych.
Co musisz wiedzieć o czujnikach ciśnienia do Arduino
Budowa arduino czujnika ciśnienia atmosferycznego to prosty projekt, który można zrealizować w kilka godzin. Kluczowy jest wybór odpowiedniego modelu - BMP180 dla początkujących, BMP280 dla standardowych zastosowań lub BME280 dla zaawansowanych pomiarów z dodatkowym pomiarem wilgotności. Wszystkie czujniki łączą się z Arduino przez interfejs I2C, wymagając tylko czterech przewodów.
Najważniejszym aspektem instalacji jest prawidłowe zasilanie czujnika napięciem 3.3V oraz poprawne podłączenie pinów komunikacyjnych SDA i SCL. Arduino pomiar ciśnienia wymaga też instalacji odpowiednich bibliotek oraz podstawowej kalibracji uwzględniającej wysokość nad poziomem morza. Dzięki gotowym funkcjom bibliotecznym, programowanie jest proste i intuicyjne.
Wykonany projekt może służyć jako arduino stacja pogodowa, wysokościomierz lub część większego systemu automatyki. Możliwości rozbudowy są praktycznie nieograniczone - od dodania wyświetlacza LCD, przez moduł WiFi, po system powiadomień o zmianach ciśnienia. Przy wystąpieniu problemów warto skorzystać z monitora szeregowego Arduino do diagnostyki oraz sprawdzić poprawność połączeń i zasilania.
