AVR USB UART to kluczowa technologia łącząca mikrokontrolery AVR z komputerami poprzez interfejs USB. Działa jako most między starszymi urządzeniami a nowoczesnymi systemami. Wykorzystuje dwa przewody - nadawczy (TxD) i odbiorczy (RxD). To proste i skuteczne rozwiązanie.

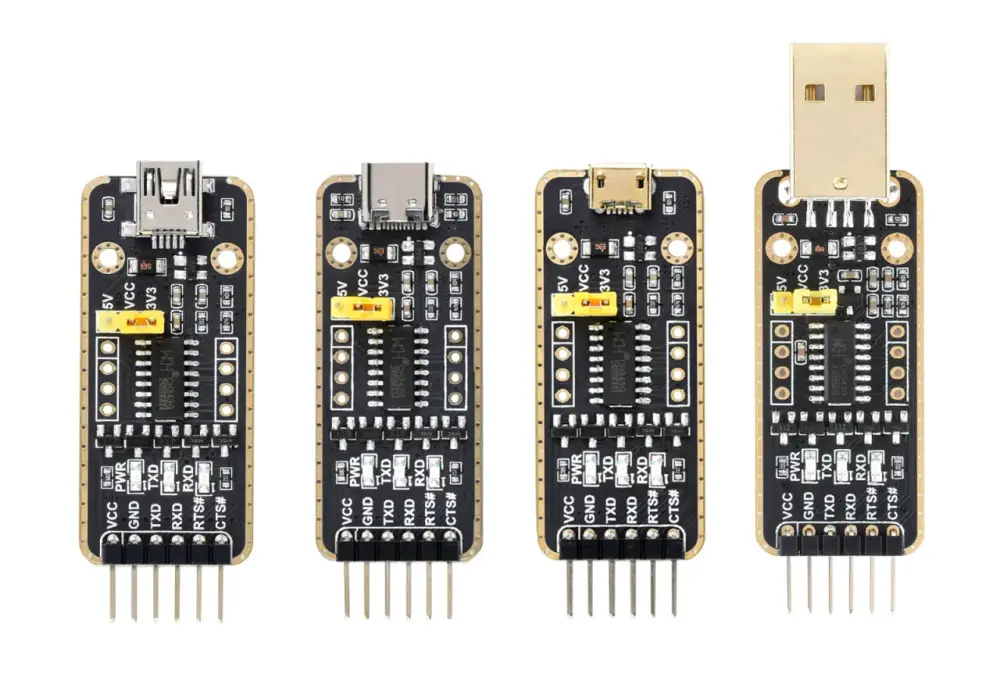

System opiera się na konwerterach, które przetwarzają sygnały USB na format UART. Najpopularniejsze układy to FT232RL, PL2303 i CH340. Dzięki nim możliwa jest płynna komunikacja między urządzeniami.
Najważniejsze informacje:- Umożliwia dwukierunkową komunikację szeregową
- Wymaga minimalnej liczby przewodów (TxD i RxD)
- Jest szeroko wspierany przez systemy operacyjne
- Pozwala na programowanie i diagnostykę urządzeń
- Świetnie sprawdza się w projektach DIY i automatyce
- Oferuje stabilną i niezawodną transmisję danych
- Jest ekonomicznym rozwiązaniem do integracji systemów
Niezbędne komponenty do komunikacji AVR-USB
Do skonfigurowania komunikacji szeregowej AVR potrzebny jest odpowiedni konwerter i mikrokontroler. Konwerter USB UART umożliwia połączenie komputera z układem mikroprocesorowym. Najpopularniejszym rozwiązaniem jest układ FT232RL, który zapewnia stabilną komunikację.
Oprócz konwertera niezbędne są przewody połączeniowe oraz płytka prototypowa. Napięcie zasilania powinno być dostosowane do wymagań mikrokontrolera. Do pierwszych testów warto przygotować diody LED do sygnalizacji transmisji.
- AVR Programator USB - napięcie pracy 3.3V/5V
- Konwerter USB UART - układ FT232RL/CH340/PL2303
- Mikrokontroler AVR - np. ATmega328P
- Przewody połączeniowe - minimum 4 sztuki
- Płytka prototypowa - dowolny rozmiar
Zamiast dedykowanego konwertera można wykorzystać wbudowany interfejs UART USB z Arduino Uno jako programator. W przypadku braku płytki prototypowej możliwe jest wykonanie połączeń na płytce uniwersalnej.
Schemat podłączenia układu
Prawidłowe połączenie AVR USB UART wymaga podłączenia 4 podstawowych linii. Sygnał TxD z konwertera należy połączyć z RxD mikrokontrolera. Linia RxD konwertera łączy się z TxD mikroprocesora.
| Pin konwertera | Funkcja | Pin AVR |
| TxD | Transmisja danych | RxD (PD0) |
| RxD | Odbiór danych | TxD (PD1) |
| VCC | Zasilanie | VCC |
| GND | Masa | GND |
Dla zabezpieczenia układu warto zastosować rezystory szeregowe 220Ω w liniach TxD i RxD. Dodatkowo można dodać kondensator 100nF między VCC a GND.
W przypadku różnych napięć pracy konieczne jest zastosowanie konwertera poziomów logicznych. Zabezpieczy to układy przed uszkodzeniem.
Konfiguracja parametrów transmisji
Komunikacja szeregowa AVR wymaga precyzyjnego ustawienia parametrów transmisji. Podstawowym parametrem jest prędkość transmisji (BAUD), którą należy ustawić identycznie po obu stronach łącza.
Format ramki danych określa sposób przesyłania informacji. Standardowo używa się 8 bitów danych, 1 bit stopu i braku kontroli parzystości.
Wybór właściwych parametrów zależy od zastosowania systemu. Przy większych odległościach warto zmniejszyć prędkość transmisji.
Weryfikację poprawności ustawień można przeprowadzić za pomocą programu terminalowego. Należy sprawdzić czy nie występują błędy w transmisji. W przypadku problemów warto zmniejszyć prędkość.
Ustawienie prędkości transmisji
Prędkość transmisji UART USB zależy od częstotliwości taktowania mikrokontrolera. Wartość rejestru UBRR obliczamy według wzoru: UBRR = (F_CPU/16/BAUD) - 1. Dla kryształu 16MHz i prędkości 9600 baudów wartość UBRR wynosi 103.
Przy wyborze prędkości należy uwzględnić błąd generowany przez dzielnik. Dla typowych prędkości błąd nie przekracza 2%. Większy błąd może powodować problemy z synchronizacją.
- 9600 baud - UBRR = 103 (błąd 0.2%)
- 19200 baud - UBRR = 51 (błąd 0.2%)
- 38400 baud - UBRR = 25 (błąd 0.2%)
- 115200 baud - UBRR = 8 (błąd 3.5%)
Konfiguracja ramki danych
Ramka danych AVR USB UART rozpoczyna się bitem startu. Następnie przesyłane są bity danych, zaczynając od najmniej znaczącego.
Po przesłaniu danych mogą wystąpić bity kontrolne. Bit parzystości służy do wykrywania błędów transmisji.
Zakończenie ramki następuje bitami stopu. Ich liczba może wynosić 1 lub 2.
Format ramki ustawiamy w rejestrze UCSRC. Wybieramy długość słowa, parzystość i bity stopu.
Kontrola parzystości zwiększa niezawodność transmisji. Wykrywa pojedyncze błędy bitowe. Wymaga jednak dodatkowego czasu na przesłanie bitu kontrolnego.
Implementacja programowa UART
Obsługa AVR USB UART wymaga odpowiedniej konfiguracji rejestrów mikrokontrolera. Najważniejsze są rejestry UCSRA, UCSRB i UCSRC, które kontrolują działanie interfejsu. Inicjalizacja rozpoczyna się od ustawienia prędkości w rejestrze UBRR.
Transmisja danych kontrolowana jest przez flagi w rejestrze UCSRA. UDRE sygnalizuje gotowość do wysłania kolejnego bajtu. TXC informuje o zakończeniu transmisji.
Funkcje inicjalizacyjne konfigurują podstawowe parametry komunikacji szeregowej AVR. Należy włączyć nadajnik i odbiornik.
Przerwania UART umożliwiają asynchroniczną obsługę transmisji. Dzięki nim program nie musi stale sprawdzać stanu interfejsu.
Buforowanie danych zwiększa efektywność komunikacji. Wykorzystujemy do tego biblioteczne funkcje lub własne bufory kołowe.
Inicjalizacja UART w AVR
Programowanie mikrokontrolerów AVR wymaga właściwej sekwencji inicjalizacji UART. Najpierw ustawiamy prędkość transmisji w rejestrze UBRR. Następnie konfigurujemy format ramki w UCSRC, wybierając długość słowa i bity stopu. Włączamy nadajnik i odbiornik bitami TXEN i RXEN w rejestrze UCSRB. Na koniec możemy uruchomić przerwania, jeśli są potrzebne.
| Rejestr | Wartość | Opis |
| UBRR | 103 | 9600 baud przy 16MHz |
| UCSRA | 0x00 | Tryb normalny |
| UCSRB | 0x18 | Włączony TX i RX |
| UCSRC | 0x86 | 8 bitów, 1 stop |
Funkcje nadawania i odbierania
Wysyłanie danych przez interfejs UART USB rozpoczyna się od sprawdzenia flagi UDRE. Gdy bufor nadawczy jest pusty, zapisujemy bajt do rejestru UDR. Transmisja rozpoczyna się automatycznie po zapisie.
Odbieranie danych wymaga monitorowania flagi RXC. Gdy zostanie odebrany kompletny bajt, odczytujemy go z rejestru UDR. Należy zachować kolejność operacji, aby nie utracić danych.
Przerwania usprawniają obsługę transmisji szeregowej. Handler przerwania odbiorczego zapisuje dane do bufora programowego. Podobnie działa przerwanie nadawcze.
Bufory kołowe zapobiegają utracie danych. Podczas intensywnej transmisji program może nie nadążać z obsługą interfejsu.
Wielkość buforów należy dobrać do intensywności transmisji. Zbyt małe bufory mogą powodować utratę danych.
Testowanie komunikacji
Do testowania AVR USB UART wykorzystamy program terminalowy na komputerze. Terminal powinien być skonfigurowany z identycznymi parametrami jak mikrokontroler. Program Putty lub Terminal pozwala na łatwe monitorowanie komunikacji.
Pierwszym testem jest wysłanie pojedynczych znaków. Jeśli otrzymujemy echo, połączenie działa poprawnie. Przy braku odpowiedzi należy sprawdzić podłączenie linii TxD i RxD.
Do diagnostyki komunikacji szeregowej AVR przydatne są cztery podstawowe narzędzia. Multimetr pozwala sprawdzić napięcia na liniach. Analizator logiczny pokazuje przebieg sygnałów. Oscyloskop umożliwia dokładną analizę ramek danych. Program terminalowy wyświetla przesyłane znaki.
Rozwiązywanie typowych problemów
Najczęstszym problemem jest nieprawidłowe podłączenie linii TxD i RxD. Linie mogą być zamienione miejscami lub niepodłączone.
Błędne ustawienie prędkości transmisji powoduje wyświetlanie przypadkowych znaków. Warto sprawdzić wartość rejestru UBRR.
Problemy z zasilaniem mogą powodować niestabilną komunikację. Należy zapewnić odpowiednie napięcie dla układów.
Zakłócenia elektromagnetyczne wpływają na jakość transmisji. Warto zastosować ekranowane przewody i filtry zasilania.
Weryfikację połączenia rozpoczynamy od sprawdzenia podstawowych napięć. Następnie testujemy transmisję przy niskiej prędkości. Ostatnim krokiem jest analiza sygnałów oscyloskopem.
Przykład transmisji danych
Konwerter USB UART pozwala na łatwą wymianę danych między komputerem a mikrokontrolerem. Program demonstracyjny wysyła tekst powitalny po uruchomieniu. Następnie odbiera znaki z terminala i odsyła je z powrotem.
Testowanie rozpoczynamy od niskiej prędkości 9600 baudów. Po potwierdzeniu poprawności działania można zwiększyć szybkość. Warto przetestować różne formaty danych.
Przesyłanie większych pakietów danych wymaga buforowania. Program demonstracyjny wykorzystuje 64-bajtowe bufory kołowe. Pozwala to na płynną transmisję nawet przy dużym obciążeniu systemu.
Podczas testów warto wykorzystać diody LED. Sygnalizują one aktywność linii TxD i RxD.
Poprawność transmisji można zweryfikować sumą kontrolną. Prosty algorytm CRC wykryje ewentualne błędy w danych.
Kluczowe aspekty konfiguracji AVR USB UART
Prawidłowa konfiguracja AVR USB UART wymaga odpowiedniego doboru komponentów i ustawień. Najważniejsze są: wybór właściwego konwertera (FT232RL, CH340 lub PL2303), poprawne połączenie linii TxD/RxD oraz precyzyjne ustawienie parametrów transmisji. Stabilna komunikacja zależy przede wszystkim od dokładności taktowania i zgodności ustawień po obu stronach łącza.
Programowanie mikrokontrolerów AVR do komunikacji szeregowej wymaga znajomości rejestrów UART i właściwej inicjalizacji układu. Prędkość 9600 baudów jest optymalnym wyborem na początek, zapewniającym niezawodną transmisję. Wykorzystanie buforów kołowych i przerwań znacząco poprawia wydajność systemu.
Proces uruchomienia komunikacji szeregowej AVR warto rozpocząć od prostych testów z użyciem programu terminalowego. Systematyczna diagnostyka i znajomość typowych problemów pozwala szybko zlokalizować i usunąć ewentualne usterki. Dobrą praktyką jest stosowanie zabezpieczeń w postaci rezystorów szeregowych i kontroli poprawności transmisji.
