Kalkulator rezystora do diody LED to podstawowe narzędzie każdego elektronika. Służy do obliczania odpowiedniej wartości rezystora, który zabezpiecza diodę LED przed uszkodzeniem. Bez właściwego rezystora, dioda może ulec przepaleniu. To niezbędny element w projektowaniu obwodów elektronicznych z diodami LED.
Do wykonania obliczeń potrzebujemy znać trzy główne parametry: napięcie zasilania, napięcie przewodzenia diody oraz prąd przewodzenia. Wartości te podstawiamy do prostego wzoru matematycznego. Dzięki temu możemy dobrać odpowiedni rezystor, który zapewni bezpieczną pracę diody LED.
Najważniejsze informacje:- Rezystor chroni diodę LED przed uszkodzeniem
- Do obliczeń potrzebne są 3 podstawowe parametry: napięcie zasilania, napięcie i prąd przewodzenia
- Wzór na obliczenie wartości rezystora to: R = (U_Z - U_D) / I_F
- Po obliczeniu należy wybrać najbliższą standardową wartość rezystora
- Trzeba też sprawdzić moc rezystora, by uniknąć jego przegrzania
- Kalkulatory online ułatwiają i przyspieszają proces doboru rezystora
Dlaczego potrzebujesz rezystora do diody LED
Rezystor do diody LED to kluczowy element zabezpieczający. Bez niego dioda LED ulegnie natychmiastowemu przepaleniu po podłączeniu do źródła zasilania.
Kalkulator doboru rezystora LED pomaga dobrać odpowiednią wartość opornika. Właściwy dobór chroni diodę przed zbyt wysokim prądem i przedłuża jej żywotność.
- Ogranicza prąd płynący przez diodę do bezpiecznej wartości
- Zapobiega przegrzewaniu się i uszkodzeniu diody
- Stabilizuje pracę układu elektronicznego

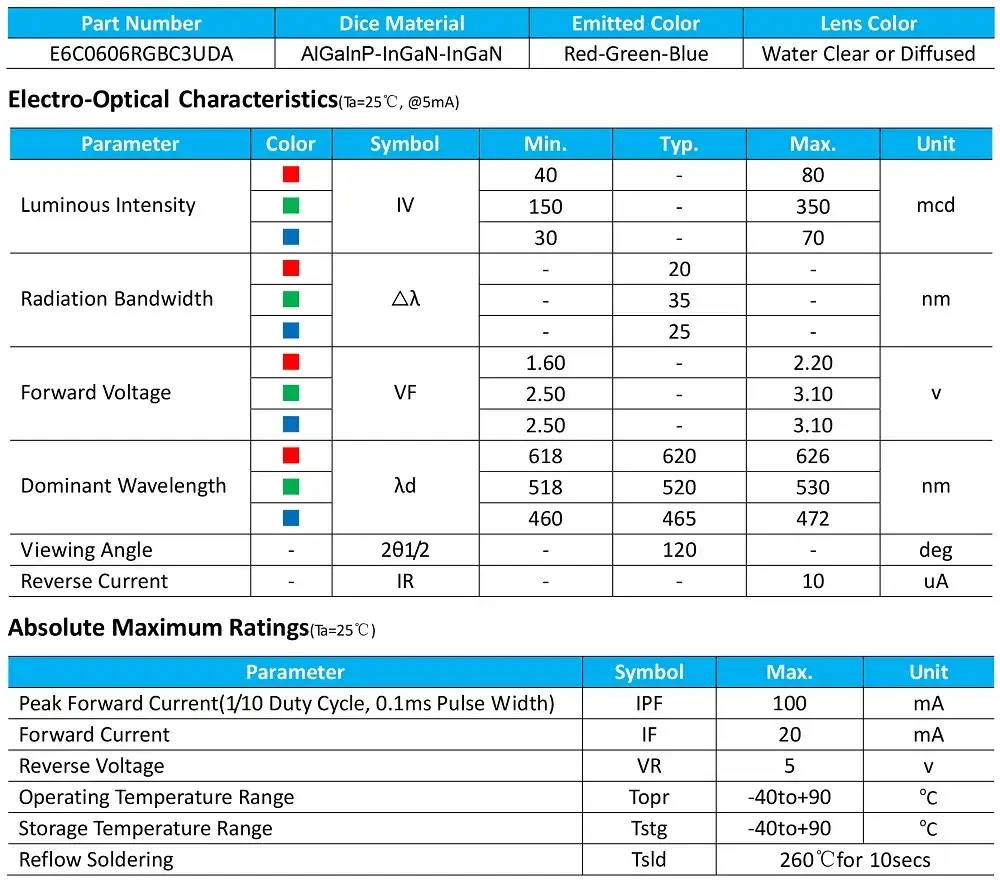

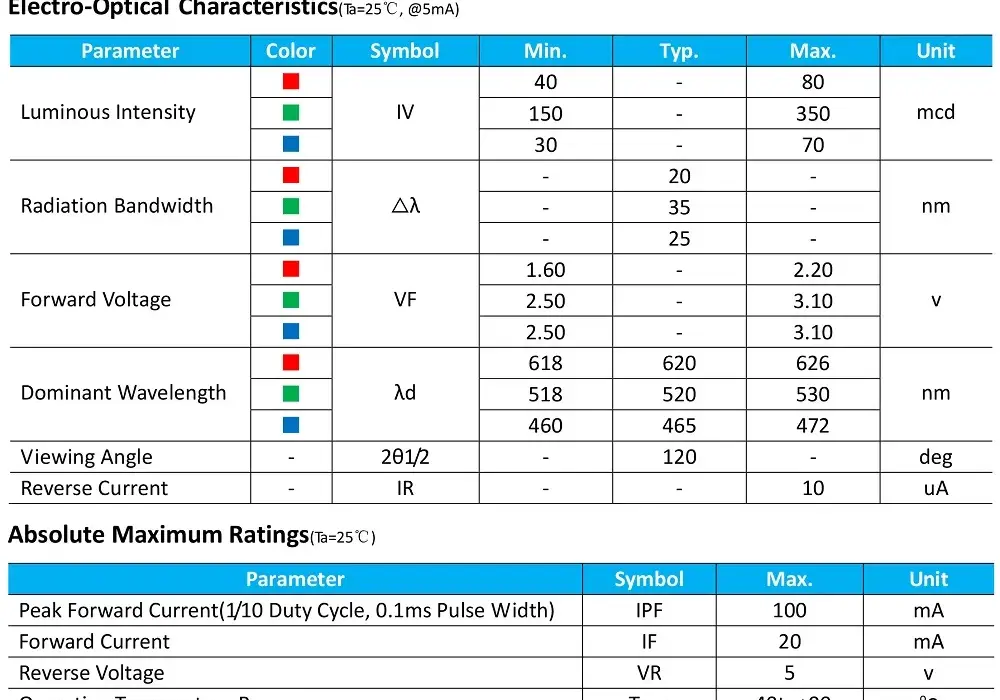

Parametry potrzebne do obliczenia wartości rezystora
Do wykonania obliczeń potrzebujemy znać trzy podstawowe parametry. Obliczanie rezystora do diody LED wymaga znajomości napięcia zasilania, napięcia przewodzenia oraz prądu przewodzenia.
| Parametr | Symbol | Typowe wartości dla LED |
| Napięcie zasilania | U_Z | 5V, 9V, 12V |
| Napięcie przewodzenia | U_D | 1.8V - 3.3V |
| Prąd przewodzenia | I_F | 20mA - 30mA |
Te wartości są kluczowe dla prawidłowego obliczenia rezystora. Każdy parametr wpływa na końcowy wynik obliczeń. Nieprawidłowe wartości mogą prowadzić do uszkodzenia diody.
Wzór na obliczenie rezystora do diody LED
Przelicznik rezystora dla LED opiera się na prawie Ohma. Wzór uwzględnia różnicę między napięciem zasilania a napięciem przewodzenia diody.
Symbol R oznacza szukaną wartość rezystora w omach. U_Z to napięcie zasilania, które dostarczamy do układu.
U_D reprezentuje napięcie przewodzenia diody LED. I_F to prąd przewodzenia wyrażony w amperach.
Przykład obliczania wartości rezystora krok po kroku
Przyjmijmy następujące dane wyjściowe do obliczeń. Napięcie zasilania wynosi 9V, napięcie przewodzenia diody 2V, a prąd przewodzenia 20mA (0.02A).
Krok 1: Odejmujemy napięcie przewodzenia od napięcia zasilania: 9V - 2V = 7V
Krok 2: Przeliczamy prąd na ampery: 20mA = 0.02A
Krok 3: Podstawiamy do wzoru: R = 7V / 0.02A = 350Ω
Krok 4: Zaokrąglamy do najbliższej standardowej wartości: 360Ω
Jak dobrać moc rezystora
Resistor LED kalkulator powinien uwzględniać również moc rezystora. Jest to kluczowy parametr zapobiegający przegrzewaniu się elementu.
P = U_R × I_F
Moc wydzielana na rezystorze zależy od spadku napięcia. Spadek napięcia to różnica między napięciem zasilania a napięciem przewodzenia diody.
Dla bezpiecznej pracy układu wybierz rezystor o mocy większej niż obliczona. Typowy współczynnik bezpieczeństwa wynosi 2.
- 0.125W (1/8 wata)
- 0.25W (1/4 wata)
- 0.5W (1/2 wata)
- 1W (1 wat)
Praktyczne wskazówki przy montażu
Polaryzacja diody LED ma znaczenie. Dłuższa nóżka to anoda (plus), a krótsza to katoda (minus).
Rezystor może być umieszczony zarówno przed, jak i za diodą LED. Jego pozycja w układzie nie wpływa na działanie.
Przy montażu kilku diod LED szeregowo, używamy jednego rezystora. Wartość rezystora obliczamy uwzględniając sumę napięć przewodzenia wszystkich diod.
Zawsze sprawdzaj temperaturę rezystora podczas pierwszego uruchomienia. Zbyt gorący rezystor oznacza, że należy użyć elementu o większej mocy.
Najczęstsze błędy przy doborze rezystora
Niewłaściwy dobór rezystora może prowadzić do uszkodzenia układu. Poznaj najczęstsze błędy i ich konsekwencje.
| Błąd | Konsekwencje |
| Brak rezystora | Natychmiastowe przepalenie diody |
| Za mała wartość rezystora | Przegrzewanie i skrócenie żywotności |
| Za mała moc rezystora | Przegrzewanie i uszkodzenie rezystora |
| Nieprawidłowe parametry | Niewłaściwa jasność lub uszkodzenie |
Unikaj tych błędów, dokładnie sprawdzając obliczenia. Zawsze lepiej wybrać rezystor o nieco większej wartości i mocy niż za małej.
Kompletny przewodnik po obliczaniu rezystora do diody LED
Dobór rezystora do diody LED to podstawa bezpiecznego projektowania układów elektronicznych. Dzięki przedstawionym wzorem i kalkulatorom, możesz szybko obliczyć odpowiednią wartość opornika, która zabezpieczy Twoją diodę przed uszkodzeniem.
Pamiętaj o trzech kluczowych parametrach: napięciu zasilania, napięciu przewodzenia diody i prądzie przewodzenia. Kalkulator LED rezystor pomoże Ci w obliczeniach, ale zawsze weryfikuj wyniki i wybieraj standardowe wartości rezystorów dostępne w sprzedaży.
Nie zapominaj o sprawdzeniu mocy rezystora - to równie ważny parametr jak jego wartość w omach. Wybierając element o odpowiedniej mocy, zapewnisz długotrwałą i bezawaryjną pracę swojego układu z diodą LED.
