Kamera termowizyjna to zaawansowane urządzenie umożliwiające wykrywanie i wizualizację promieniowania podczerwonego emitowanego przez obiekty. Działa ona poprzez rejestrowanie temperatury powierzchni i przekształcanie jej w obraz termiczny, wyświetlany na ekranie. Kamery te są szczególnie przydatne w warunkach słabego oświetlenia lub całkowitej ciemności.
Główne elementy kamery termowizyjnej to detektor termiczny, optyka, układ przetwarzania obrazu i wyświetlacz. Dzięki tej technologii, kamery termowizyjne znajdują szerokie zastosowanie w przemyśle, ratownictwie, medycynie i bezpieczeństwie.
Warto pamiętać, że obraz z kamery termowizyjnej przedstawia rozkład temperatury w kolorach, a nie rzeczywiste postaci obiektów. Interpretacja tego obrazu wymaga uwzględnienia kontekstu i warunków atmosferycznych.
Najważniejsze informacje:- Kamera termowizyjna wykrywa promieniowanie podczerwone
- Umożliwia wizualizację rozkładu temperatury na powierzchni obiektów
- Działa skutecznie w ciemności i przy słabym oświetleniu
- Znajduje zastosowanie w różnych dziedzinach, od przemysłu po medycynę
- Nie widzi bezpośrednio przez ściany, ale może wykrywać różnice temperatury na ich powierzchni
- Interpretacja obrazu wymaga zrozumienia kontekstu i warunków otoczenia
Czym jest obraz termowizyjny?
Obraz termowizyjny to wizualna reprezentacja rozkładu temperatury na powierzchni obiektów. Powstaje on dzięki kamerze termowizyjnej, która wykrywa promieniowanie podczerwone emitowane przez badane przedmioty. Ta technologia umożliwia "widzenie" ciepła, co jest niedostępne dla ludzkiego oka.
W przeciwieństwie do standardowych zdjęć, obraz z kamery termowizyjnej nie pokazuje kolorów ani szczegółów wizualnych obiektu. Zamiast tego, prezentuje różnice temperatur za pomocą palety barw, gdzie cieplejsze obszary są zazwyczaj jaśniejsze lub bardziej czerwone, a chłodniejsze – ciemniejsze lub niebieskie.
- Bezpośrednia wizualizacja rozkładu temperatury
- Możliwość wykrywania ukrytych anomalii termicznych
- Działanie niezależne od oświetlenia zewnętrznego
- Przedstawianie danych w formie kolorowej mapy cieplnej
Kolorystyka w obrazach termowizyjnych
W interpretacji obrazu termowizyjnego kluczową rolę odgrywa kolorystyka. Cieplejsze obszary są zazwyczaj reprezentowane przez barwy ciepłe – czerwienie, pomarańcze i żółcie. Chłodniejsze regiony prezentowane są w odcieniach zieleni, błękitu i fioletu. Ta intuicyjna skala kolorów ułatwia szybką ocenę rozkładu temperatur na badanej powierzchni.
Warto pamiętać, że konkretne wartości temperatur przypisane do kolorów mogą się różnić w zależności od ustawień kamery i zakresu temperatur w analizowanej scenie. Dlatego zawsze należy odwoływać się do legendy kolorów, która towarzyszy termogramowi.
| Kolor | Typowa reprezentacja temperatury |
| Biały/Jasny czerwony | Najwyższa temperatura w scenie |
| Czerwony/Pomarańczowy | Wysoka temperatura |
| Żółty | Podwyższona temperatura |
| Zielony | Umiarkowana temperatura |
| Niebieski | Niska temperatura |
| Czarny/Fioletowy | Najniższa temperatura w scenie |
Czytaj więcej: Działo laserowe 3 - Przyszłość wojskowej technologii obronnej
Jak odczytywać temperaturę z obrazu termowizyjnego?
Odczytywanie temperatury z obrazu termowizyjnego opiera się na analizie skali temperatur, która zazwyczaj znajduje się obok głównego obrazu. Skala ta pokazuje zakres temperatur obecnych w badanej scenie, od najniższej do najwyższej. Punkty odniesienia, takie jak znane źródła ciepła lub obiekty o stałej temperaturze, pomagają w kalibracji i interpretacji pozostałych elementów sceny.
Gradienty temperatury, czyli płynne przejścia między kolorami, wskazują na stopniowe zmiany temperatury na powierzchni. Ostre granice między kolorami sugerują nagłe zmiany temperatury, co może wskazywać na interesujące zjawiska termiczne.
Analiza kształtów i wzorów na termogramie
Identyfikacja obiektów na obrazie z kamery termowizyjnej wymaga praktyki i znajomości kontekstu. Kształty i kontury na termogramie często odpowiadają rzeczywistym kształtom obiektów, ale mogą być zniekształcone przez różnice temperatur. Ciepłe lub zimne obszary mogą ujawniać ukryte struktury, takie jak rury czy przewody elektryczne w ścianach.
Rozpoznawanie anomalii termicznych jest kluczowe w analizie termogramu. Nietypowe wzory cieplne, punktowe źródła ciepła lub zimna, czy nieregularne gradienty temperatury mogą wskazywać na problemy wymagające dalszej uwagi.
Wpływ warunków zewnętrznych na obraz termiczny
Wilgotność powietrza może znacząco wpływać na obraz termowizyjny. Wysoka wilgotność może prowadzić do pochłaniania promieniowania podczerwonego, zmieniając odczyty temperatur.
Wiatr ma zdolność do szybkiego ochładzania powierzchni, co może zamazywać rzeczywisty obraz rozkładu temperatury. Może to prowadzić do błędnych interpretacji, szczególnie w przypadku badań prowadzonych na zewnątrz.
Pora dnia ma kluczowe znaczenie dla interpretacji obrazu termowizyjnego. Nasłonecznione powierzchnie mogą wykazywać wyższe temperatury, które nie odzwierciedlają faktycznego stanu badanego obiektu.
Jak uniknąć błędów w interpretacji?
- Ignorowanie wpływu warunków zewnętrznych na pomiary
- Nieprawidłowa kalibracja kamery termowizyjnej
- Błędne odczytywanie skali temperatur
- Niezrozumienie zjawiska emisyjności różnych materiałów
- Przeoczenie odbić termicznych od innych źródeł ciepła
Aby zweryfikować wyniki analizy termogramu, warto porównać je z innymi metodami pomiarowymi. Konsultacja z ekspertem w dziedzinie termowizji może pomóc w uniknięciu błędnych interpretacji i zapewnić dokładność analizy.
Zastosowania analizy obrazów termowizyjnych
W budownictwie, obrazy termowizyjne służą do wykrywania mostków termicznych i oceny izolacji budynków. Pozwala to na identyfikację miejsc utraty ciepła i poprawę efektywności energetycznej.

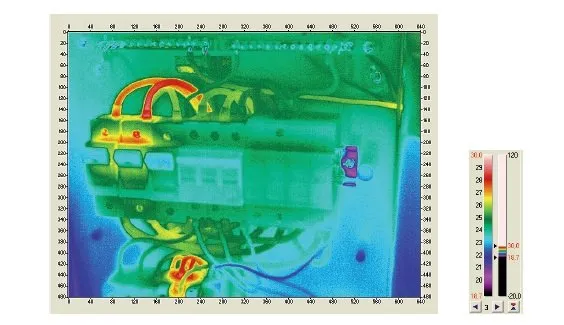

Przemysł wykorzystuje termowizję do monitorowania stanu maszyn i urządzeń. Umożliwia to wczesne wykrycie przegrzewających się elementów i zapobieganie awariom.
W energetyce, kamery termowizyjne są niezastąpione przy inspekcji linii przesyłowych i transformatorów. Pomagają w identyfikacji potencjalnych usterek przed wystąpieniem poważnych awarii.
Ratownictwo i służby bezpieczeństwa wykorzystują obrazowanie termiczne do lokalizacji osób w zadymionych pomieszczeniach lub podczas akcji poszukiwawczych. Ta technologia może ratować życie w krytycznych sytuacjach.
Analiza termogramu znajduje zastosowanie również w medycynie, gdzie pomaga w diagnostyce chorób związanych z zaburzeniami krążenia czy stanami zapalnymi. Uniwersalność tej techniki sprawia, że jest ona cennym narzędziem w wielu dziedzinach.
Przykłady interpretacji w budownictwie

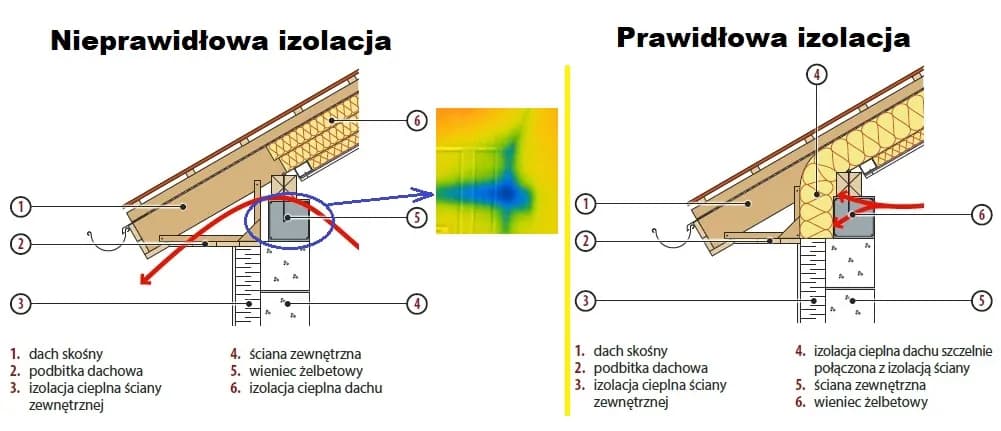

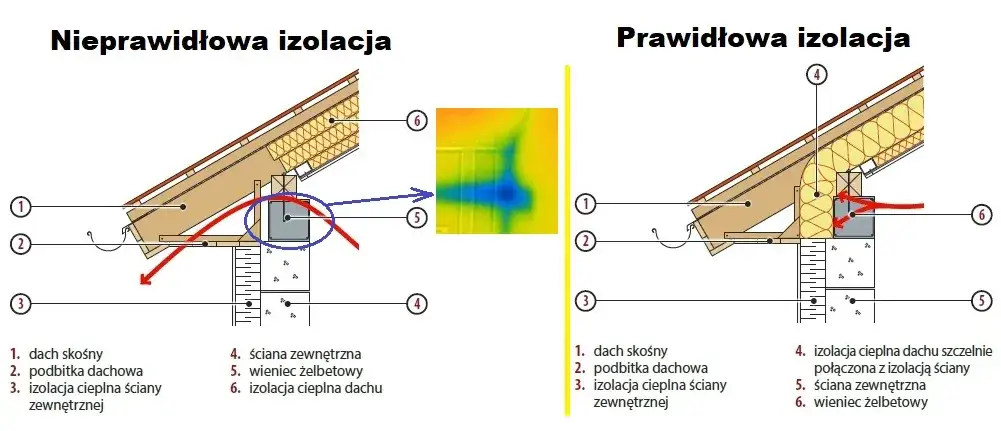

Wykrywanie mostków termicznych za pomocą kamery termowizyjnej polega na identyfikacji obszarów o wyższej temperaturze na powierzchniach zewnętrznych budynku. Te cieplejsze miejsca wskazują na zwiększoną utratę ciepła, co może być spowodowane niedostateczną izolacją lub wadami konstrukcyjnymi.
Lokalizacja wycieków jest możliwa dzięki obrazom termowizyjnym, które ujawniają chłodniejsze lub cieplejsze obszary wskazujące na obecność wilgoci. Woda ma inną pojemność cieplną niż otaczające materiały, co jest widoczne na termogramie.
Ocena izolacji budynku opiera się na analizie równomierności rozkładu temperatury na powierzchniach. Dobrze zaizolowane ściany powinny wykazywać jednolity rozkład temperatury, podczas gdy obszary o gorszej izolacji będą widoczne jako cieplejsze plamy.
Obrazy termowizyjne w diagnostyce medycznej
W medycynie, interpretacja obrazu termowizyjnego pomaga w diagnozowaniu stanów zapalnych, zaburzeń krążenia i niektórych nowotworów. Metoda ta jest szczególnie przydatna w ocenie głębokości oparzeń oraz monitorowaniu gojenia się ran. Zdjęcia termowizyjne mogą również wspierać diagnozę chorób reumatycznych, ukazując obszary podwyższonej temperatury w stawach.
Należy jednak pamiętać, że diagnostyka termowizyjna w medycynie ma swoje ograniczenia. Nie może zastąpić tradycyjnych metod diagnostycznych, ale stanowi cenne uzupełnienie w procesie diagnostycznym.
Ograniczenia technologii termowizyjnej
Fizyczne ograniczenia obrazowania termowizyjnego wynikają z natury promieniowania podczerwonego. Niektóre materiały, takie jak szkło, są nieprzepuszczalne dla podczerwieni, co może prowadzić do błędnych interpretacji. Ponadto, bardzo gładkie powierzchnie mogą odbijać promieniowanie cieplne z otoczenia, zaburzając odczyt rzeczywistej temperatury obiektu.
Techniczne ograniczenia związane są z rozdzielczością i czułością detektorów w kamerach termowizyjnych. Niższa rozdzielczość może prowadzić do utraty szczegółów, szczególnie przy badaniu małych obiektów lub z dużej odległości. Czułość kamery wpływa na dokładność pomiaru temperatury, zwłaszcza przy niewielkich różnicach temperatur.
Interpretacyjne ograniczenia wynikają z trudności w analizie złożonych scen termicznych. Różne materiały mają różną emisyjność, co może prowadzić do błędnych wniosków bez odpowiedniej wiedzy o właściwościach badanych obiektów. Dodatkowo, dynamiczne zmiany temperatury w czasie rzeczywistym mogą utrudniać precyzyjną analizę.
Aby zminimalizować wpływ tych ograniczeń, kluczowe jest stosowanie wysokiej jakości sprzętu, odpowiednie szkolenie operatorów oraz uwzględnianie kontekstu badanej sceny. Właściwa kalibracja kamery i znajomość właściwości badanych materiałów znacząco poprawiają dokładność analizy termogramu.
Narzędzia do analizy obrazów termicznych
Oprogramowanie do analizy obrazów termowizyjnych umożliwia szczegółową obróbkę i interpretację termogramów. Zaawansowane programy oferują funkcje takie jak korygowanie emisyjności, pomiary punktowe i obszarowe oraz tworzenie raportów. Narzędzia te znacznie ułatwiają pracę specjalistom, pozwalając na dokładną analizę danych termicznych.
Funkcje automatycznej interpretacji w nowoczesnym oprogramowaniu do analizy termogramu potrafią wykrywać anomalie termiczne i sugerować potencjalne problemy. Dzięki temu nawet mniej doświadczeni użytkownicy mogą skutecznie korzystać z technologii termowizyjnej.
- FLIR Tools+
- Testo IRSoft
- InfraTec IRBIS 3
- Fluke SmartView
Klucz do efektywnej analizy obrazów termowizyjnych
Interpretacja obrazu termowizyjnego to sztuka łącząca wiedzę techniczną z praktycznym doświadczeniem. Zrozumienie kolorystyki, umiejętność odczytywania temperatur i rozpoznawania kształtów na termogramie stanowią fundament skutecznej analizy. Pamiętajmy, że obraz z kamery termowizyjnej to nie tylko kolorowa mapa – to źródło cennych informacji o stanie badanych obiektów.
Kluczowe jest uwzględnienie wpływu warunków zewnętrznych na zdjęcia termowizyjne. Wilgotność, wiatr czy pora dnia mogą znacząco wpłynąć na wyniki badań. Świadomość tych czynników pozwala uniknąć błędów interpretacyjnych i zapewnia wiarygodność analizy.
Szerokie zastosowanie termowizji w budownictwie, przemyśle, energetyce czy medycynie podkreśla uniwersalność tej technologii. Jednak pamiętajmy o jej ograniczeniach – fizycznych, technicznych i interpretacyjnych. Wykorzystanie odpowiednich narzędzi do analizy termogramu oraz ciągłe doskonalenie umiejętności są niezbędne, aby w pełni wykorzystać potencjał tej fascynującej dziedziny.
