Kamera termiczna to zaawansowane urządzenie obrazujące, które wykrywa i analizuje promieniowanie podczerwone. Pozwala ona na wizualizację rozkładu temperatur w obserwowanym obszarze. Kamery te znajdują zastosowanie w wielu dziedzinach, od medycyny po przemysł i ochronę środowiska.
Działanie kamery termicznej opiera się na detekcji ciepła emitowanego przez obiekty. Urządzenie przekształca te informacje w obraz, gdzie różne temperatury są reprezentowane przez różne kolory. Zazwyczaj cieplejsze obszary są oznaczane czerwonym lub pomarańczowym kolorem, a chłodniejsze - niebieskim.
Istnieją różne rodzaje kamer termicznych, w tym termoelektryczne, fotoemisyjne i bolometryczne. Każdy typ ma swoje unikalne cechy i zastosowania.
Najważniejsze informacje:- Kamery termiczne wykrywają promieniowanie podczerwone
- Tworzą obrazy przedstawiające rozkład temperatur
- Znajdują zastosowanie w bezpieczeństwie, medycynie, przemyśle i ochronie środowiska
- Istnieją różne rodzaje kamer termicznych o specyficznych zastosowaniach
- Pomagają w diagnostyce medycznej, wykrywaniu wad konstrukcyjnych i monitorowaniu pożarów
Czym jest kamera termiczna?

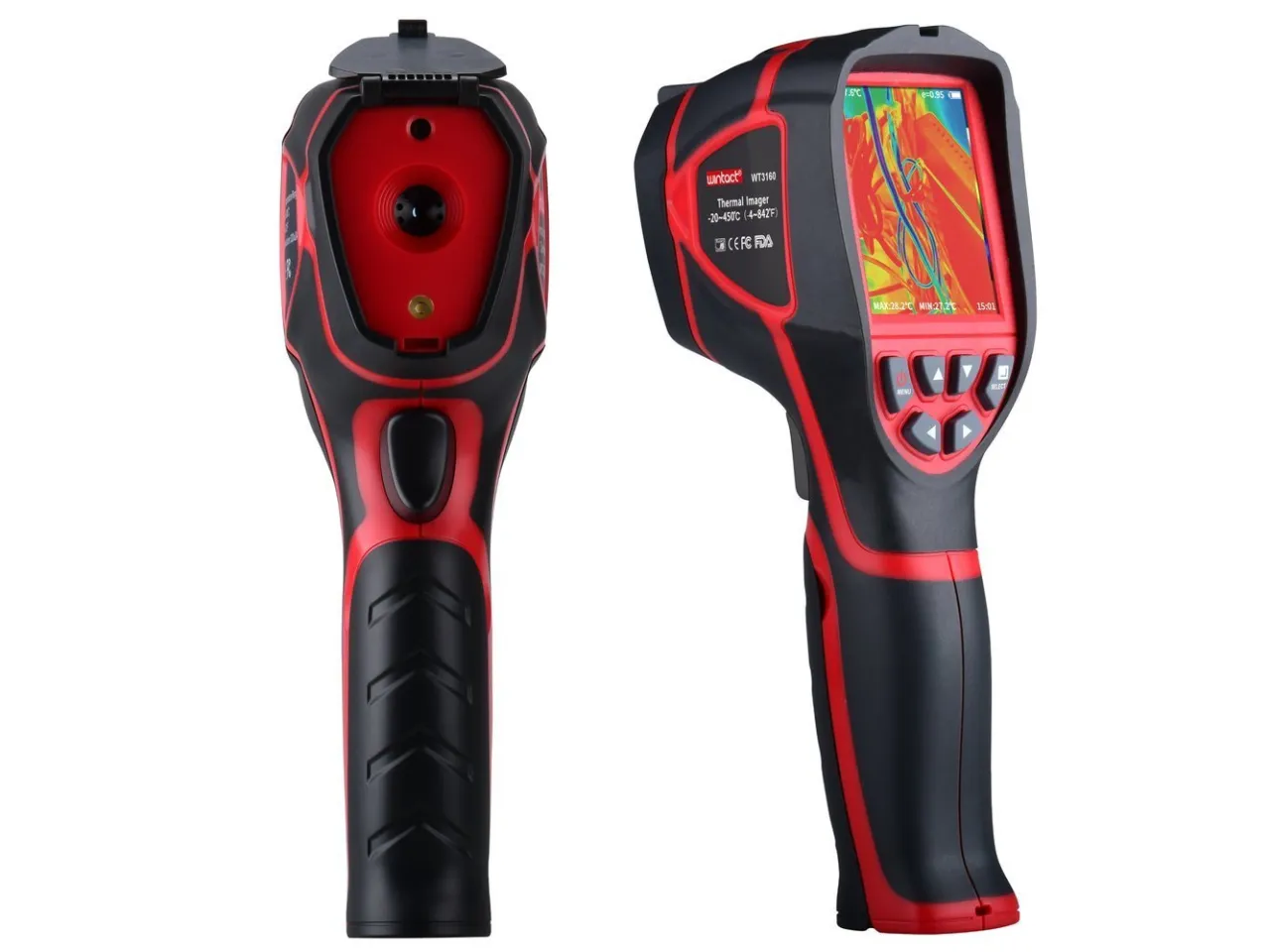

Kamera termiczna, zwana też kamerą termowizyjną lub termowizorem, to zaawansowane urządzenie optoelektroniczne służące do detekcji promieniowania podczerwonego. Umożliwia ona wizualizację rozkładu temperatury na powierzchni obserwowanych obiektów. Podstawową funkcją kamery termicznej jest tworzenie obrazów termicznych na podstawie niewidocznego dla ludzkiego oka promieniowania cieplnego. W przeciwieństwie do tradycyjnych kamer, które rejestrują światło widzialne, termowizory "widzą" ciepło emitowane przez obiekty, co pozwala na ich zastosowanie w warunkach całkowitej ciemności lub przy ograniczonej widoczności.
Zasada działania kamery termicznej
Kamera termowizyjna działa na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekty. Każdy przedmiot o temperaturze wyższej niż zero bezwzględne emituje promieniowanie podczerwone, które jest wykrywane przez specjalny detektor podczerwieni. Urządzenie to przekształca promieniowanie w sygnały elektryczne, które są następnie przetwarzane przez wbudowany mikroprocesor. W rezultacie powstaje obraz termiczny, gdzie różnice temperatur są reprezentowane przez różne kolory lub odcienie szarości. Interpretacja kolorów na obrazie termicznym jest intuicyjna - zazwyczaj cieplejsze obszary są oznaczane kolorami ciepłymi (czerwony, pomarańczowy), a chłodniejsze zimnymi (niebieski, fioletowy).
Elementy składowe kamery termicznej
- Obiektyw - skupia promieniowanie podczerwone na detektorze
- Detektor - przekształca promieniowanie na sygnały elektryczne
- Procesor - przetwarza sygnały na obraz termiczny
- Wyświetlacz - prezentuje gotowy obraz termiczny
- Obudowa - chroni wewnętrzne komponenty i ułatwia obsługę
Czytaj więcej: Działo laserowe 3 - Przyszłość wojskowej technologii obronnej
Rodzaje kamer termicznych
Kamery termiczne różnią się rodzajem zastosowanego detektora. Wyróżniamy trzy główne typy: termoelektryczne, fotoemisyjne i bolometryczne. Każdy z nich ma swoje unikalne właściwości, wpływające na czułość, szybkość reakcji i koszt urządzenia.
| Typ detektora | Zalety | Wady |
| Termoelektryczny | Niski koszt, nie wymaga chłodzenia | Niska czułość, wolna reakcja |
| Fotoemisyjny | Wysoka czułość, szybka reakcja | Wymaga chłodzenia, wysoki koszt |
| Bolometryczny | Dobra czułość, nie wymaga chłodzenia | Umiarkowana szybkość reakcji |
Zastosowania kamer termicznych w przemyśle
Termowizory znajdują szerokie zastosowanie w różnych gałęziach przemysłu, gdzie monitoring temperatury jest kluczowy dla bezpieczeństwa i efektywności procesów. Ich użycie pozwala na szybką i bezkontaktową diagnostykę urządzeń i instalacji. Oto trzy konkretne przykłady:
1. Kontrola linii produkcyjnych: Kamery termiczne umożliwiają wykrywanie przegrzewających się elementów maszyn, co pozwala zapobiegać awariom i przestojom. Dzięki temu można znacząco zwiększyć wydajność produkcji i zredukować koszty napraw.
2. Inspekcja instalacji elektrycznych: Termografia pozwala na identyfikację nadmiernie obciążonych lub uszkodzonych elementów w rozdzielnicach i transformatorach. Wczesne wykrycie problemów zapobiega pożarom i przerwom w dostawie energii.
3. Monitorowanie procesów chemicznych: W przemyśle chemicznym obrazowanie termiczne umożliwia kontrolę temperatury reakcji i wykrywanie nieszczelności w zbiornikach. To kluczowe dla bezpieczeństwa i jakości produktów.
Kamera termiczna w budownictwie

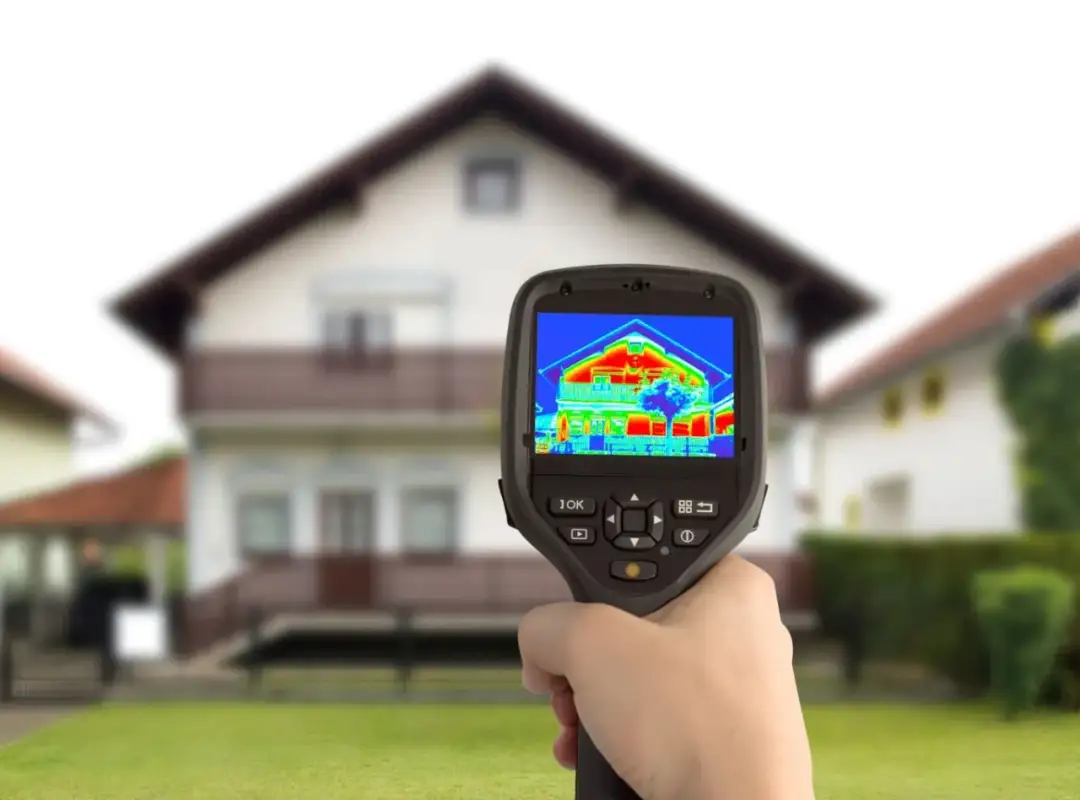

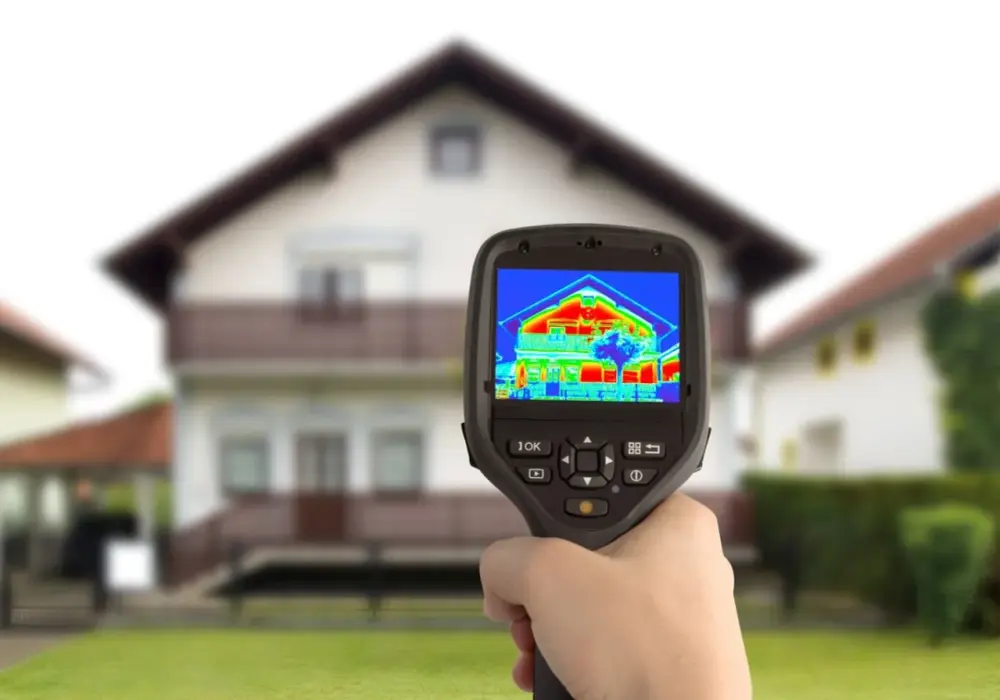

W budownictwie kamera termowizyjna jest nieocenionym narzędziem do oceny izolacji cieplnej budynków. Pozwala na szybkie i dokładne zlokalizowanie miejsc utraty ciepła, co jest niemożliwe do wykonania gołym okiem. Dzięki temu można efektywnie zaplanować prace termomodernizacyjne i znacząco obniżyć koszty ogrzewania.
Termowizory są szczególnie skuteczne w wykrywaniu mostków cieplnych. Te obszary o zwiększonej przewodności cieplnej są łatwo identyfikowalne na obrazie termicznym jako cieplejsze punkty w strukturze budynku.
Wykorzystanie kamer termicznych w medycynie
W medycynie kamery termiczne stanowią nieinwazyjne narzędzie diagnostyczne. Umożliwiają one wykrywanie anomalii temperaturowych na powierzchni ciała, co może wskazywać na stany zapalne, problemy z krążeniem czy nawet nowotwory. Ich zastosowanie jest szczególnie cenne w sytuacjach wymagających szybkiej i bezkontaktowej diagnostyki.
Przykład 1: Diagnostyka zapalenia zatok - termografia pozwala na zobrazowanie podwyższonej temperatury w okolicy zatok, co może wskazywać na stan zapalny. To szybka i bezbolesna metoda wstępnej diagnozy.
Przykład 2: Ocena krążenia obwodowego - kamera termowizyjna umożliwia wykrycie obszarów o obniżonej temperaturze, co może świadczyć o problemach z ukrwieniem kończyn. Jest to szczególnie ważne w diagnostyce chorób naczyniowych.
Kamery termiczne w systemach bezpieczeństwa
Termowizory rewolucjonizują systemy monitoringu i ochrony obiektów. Dzięki zdolności do "widzenia" w całkowitej ciemności i przez lekkie przeszkody, znacząco zwiększają skuteczność wykrywania intruzów. Są niezastąpione w warunkach ograniczonej widoczności, takich jak mgła czy dym.
W ochronie obiektów kamery termiczne często łączy się z tradycyjnymi systemami CCTV. Pozwala to na natychmiastowe wykrycie potencjalnych zagrożeń, nawet gdy intruz próbuje się zamaskować lub ukryć w cieniu.
Wskazówka: Wybierając kamerę termiczną do zastosowań domowych, zwróć uwagę na rozdzielczość detektora i czułość termiczną. Dla większości zastosowań domowych wystarczająca będzie kamera z rozdzielczością 160x120 pikseli i czułością termiczną około 0,1°C. Pamiętaj też o łatwości obsługi i możliwości podłączenia do smartfona lub tabletu.
Rola kamer termicznych w ochronie środowiska
W ochronie środowiska kamery termowizyjne odgrywają kluczową rolę w wykrywaniu pożarów leśnych. Umożliwiają one szybką identyfikację źródeł ognia, nawet gdy są one jeszcze niewielkie i niewidoczne gołym okiem. Dzięki temu służby leśne mogą reagować znacznie szybciej, minimalizując straty w ekosystemach.
Ponadto, termowizory są wykorzystywane do monitorowania ekosystemów. Pozwalają na śledzenie migracji zwierząt, ocenę stanu roślinności czy badanie wpływu zmian klimatycznych na środowisko naturalne.
Inne zastosowania środowiskowe
- Wykrywanie zanieczyszczeń wód - identyfikacja różnic temperatur wskazujących na nielegalne zrzuty
- Monitorowanie składowisk odpadów - wykrywanie samozapłonów i procesów rozkładu
- Badanie efektywności paneli słonecznych - lokalizacja uszkodzonych ogniw
- Ocena stanu lodowców - analiza tempa topnienia i zmian struktury lodu
Zalety kamer termicznych
Bezkontaktowy pomiar temperatury umożliwia bezpieczną diagnostykę nawet w niebezpiecznych warunkach. Możliwość "widzenia" w ciemności i przez lekkie przeszkody zwiększa skuteczność w monitoringu i ochronie. Szybkość działania pozwala na natychmiastową reakcję w sytuacjach awaryjnych. Wszechstronność zastosowań sprawia, że kamery termowizyjne znajdują użytek w niemal każdej dziedzinie przemysłu i nauki. Ta uniwersalność technologii obrazowania termicznego sprawia, że jest ona stale rozwijana i adaptowana do nowych zastosowań.
Ograniczenia technologii kamer termicznych
Wysoki koszt zaawansowanych kamer termowizyjnych może ograniczać ich dostępność dla mniejszych firm i indywidualnych użytkowników. Producenci pracują nad tańszymi rozwiązaniami, ale wciąż jest to technologia relatywnie droga.
Ograniczona zdolność przenikania przez niektóre materiały może utrudniać diagnostykę w pewnych warunkach. Termowizory nie "widzą" przez szkło czy wodę, co może być problematyczne w niektórych zastosowaniach.
Interpretacja obrazów termicznych wymaga specjalistycznej wiedzy i doświadczenia. Błędna analiza może prowadzić do nieprawidłowych wniosków. Rozwijane są systemy sztucznej inteligencji wspierające interpretację danych termicznych, co może znacząco ułatwić korzystanie z tej technologii.
Przyszłość technologii kamer termicznych
Przyszłość kamer termicznych rysuje się w jasnych barwach. Rozwój technologii zmierza w kierunku miniaturyzacji urządzeń i zwiększenia ich rozdzielczości. Coraz częściej termowizory są integrowane z urządzeniami mobilnymi, co znacznie poszerza ich dostępność i zastosowania.
Potencjalne nowe zastosowania obejmują autonomiczne pojazdy, gdzie kamery termowizyjne mogą znacząco poprawić bezpieczeństwo jazdy w trudnych warunkach. W medycynie przewiduje się rozwój zaawansowanych systemów diagnostycznych opartych na termografii, które mogą zrewolucjonizować wczesne wykrywanie chorób.
Kamery termiczne: wszechstronne narzędzie do wizualizacji temperatury
Kamery termiczne to fascynujące urządzenia, które umożliwiają nam "widzenie" ciepła. Od przemysłu po medycynę, od budownictwa po ochronę środowiska, te wszechstronne narzędzia znajdują zastosowanie w niemal każdej dziedzinie życia. Dzięki zdolności do bezkontaktowego pomiaru temperatury i tworzenia obrazów termicznych, termowizory rewolucjonizują sposób, w jaki diagnozujemy problemy, monitorujemy procesy i zapewniamy bezpieczeństwo.
Mimo pewnych ograniczeń, takich jak wysoki koszt czy konieczność specjalistycznej interpretacji danych, zalety kamer termowizyjnych znacznie przewyższają ich wady. Ciągły rozwój technologii prowadzi do miniaturyzacji urządzeń, zwiększenia ich dokładności i poszerzenia zastosowań. W przyszłości możemy spodziewać się jeszcze większej integracji termografii z naszym codziennym życiem, od smartfonów po autonomiczne pojazdy.
Zrozumienie zasad działania i możliwości kamer termicznych otwiera przed nami nowe perspektywy w rozwiązywaniu problemów i optymalizacji procesów. Niezależnie od tego, czy jesteśmy inżynierami, lekarzami, czy po prostu ciekawymi świata obserwatorami, technologia obrazowania termicznego oferuje nam narzędzia do lepszego zrozumienia otaczającego nas świata poprzez pryzmat temperatury.
