Katalogi silników elektrycznych stanowią niezbędne źródło informacji dla profesjonalistów z branży przemysłowej. Zawierają one szczegółową dokumentację techniczną różnych typów silników dostępnych na rynku. Od 2011 roku wprowadzono istotne zmiany. Wszystkie silniki o mocy 0,75-375 kW muszą spełniać normę IE2. To kluczowy wymóg zgodny z dyrektywami UE.
W katalogach znajdziemy cztery główne kategorie silników: trójfazowe w obudowach aluminiowych, jednofazowe z kondensatorem pracy, jednofazowe z kondensatorem rozruchowym oraz silniki do obrabiarek do drewna. Każdy typ ma precyzyjnie określone parametry techniczne. Producenci stosują izolację klasy F.
Najważniejsze informacje:- Katalogi zawierają kompletne specyfikacje techniczne silników
- Wszystkie silniki posiadają izolację klasy F (do 105°C)
- Dokumentacja obejmuje szczegółowe wymiary montażowe i gabaryty
- Dostępne są dane o momentach obrotowych i obrotach znamionowych
- Wiodący producenci (Promotor Polska, Renol, Tamel) udostępniają katalogi w formacie PDF
- Katalogi pomagają w doborze silników do konkretnych zastosowań przemysłowych
- Wszystkie produkty spełniają aktualne normy europejskie
Rodzaje silników elektrycznych dostępne w katalogach
W katalogu silników elektrycznych PDF znajdziemy szczegółowe informacje o różnych typach napędów. Silniki trójfazowe w obudowach aluminiowych dominują w zastosowaniach przemysłowych ze względu na wysoką wydajność. Ich dokumentacja silników elektrycznych PDF zawiera kompletne dane dotyczące parametrów pracy.
Jednofazowe jednostki z kondensatorami stanowią popularny wybór w lżejszych aplikacjach. Dostępne są w wersjach z kondensatorem rozruchowym lub pracy. Specyfikacja silników elektrycznych PDF precyzyjnie określa ich charakterystykę.
- Silniki asynchroniczne klatkowe - napędy maszyn przemysłowych i wentylatorów
- Silniki z magnesami trwałymi - precyzyjne sterowanie w automatyce
- Silniki szczotkowe DC - aplikacje mobilne i robotyka
- Silniki krokowe - systemy pozycjonowania
- Serwomotory - zautomatyzowane linie produkcyjne
- Silniki do obrabiarek - specjalistyczne zastosowania w obróbce materiałów
Różnice między jednofazowymi a trójfazowymi
Silniki jednofazowe zasilane są napięciem 230V i znajdują zastosowanie w małych urządzeniach. Trójfazowe wymagają napięcia 400V i oferują wyższą moc oraz sprawność. Charakterystyka silników elektrycznych PDF szczegółowo opisuje specyfikę obu typów. Wybór między nimi zależy głównie od dostępnego zasilania i wymaganej mocy.
Parametry techniczne - na co zwrócić uwagę przy wyborze?
Kluczowym parametrem w katalogu silników elektrycznych PDF jest moc znamionowa. Określa ona maksymalną wydajność silnika podczas ciągłej pracy. Parametry silników elektrycznych PDF zawierają także informacje o prędkości obrotowej.
Moment obrotowy decyduje o zdolności silnika do pokonywania oporów. Jego wartość należy dobierać z uwzględnieniem charakteru obciążenia. Współczynnik sprawności wskazuje na energooszczędność urządzenia.
W dokumentacji silników elektrycznych PDF znajdziemy też dane o prądzie rozruchowym. Jest on szczególnie istotny przy doborze zabezpieczeń. Częstotliwość zasilania wpływa na stabilność pracy.
| Parametr | Jednostka | Zakres | Znaczenie |
| Moc | kW | 0.09-375 | Zdolność do wykonania pracy |
| Obroty | obr/min | 750-3000 | Prędkość wirowania |
| Moment | Nm | 0.3-2000 | Siła obrotowa |
| Sprawność | % | 60-96 | Efektywność energetyczna |
Wpływ parametrów na wydajność
Właściwy dobór parametrów przekłada się bezpośrednio na żywotność silnika. Przeciążenie prowadzi do przegrzewania i szybszego zużycia łożysk.
W danych technicznych silników elektrycznych PDF znajdziemy wartości graniczne. Ich przestrzeganie gwarantuje optymalną pracę urządzenia.

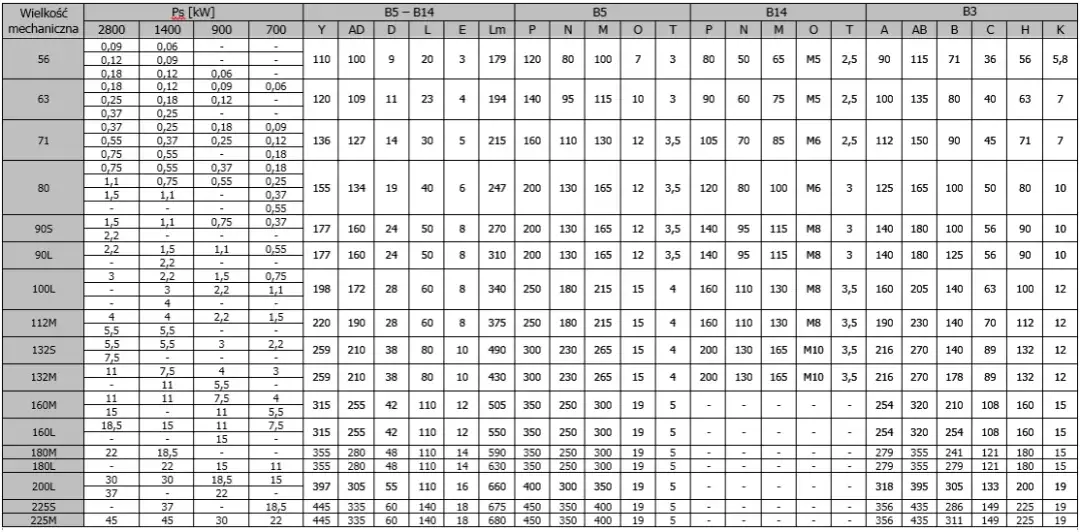

Wymiary i specyfikacje montażowe
Standardy wymiarowe silników określa norma IEC. Producenci stosują zunifikowane wielkości mechaniczne. Ułatwia to wymianę urządzeń różnych marek.
W katalogu silników elektrycznych PDF wymiary podawane są z dokładnością do dziesiątych części milimetra. Szczególną uwagę należy zwrócić na współosiowość wału. Precyzja montażu wpływa na trwałość łożyskowania.
- Wysokość osi wału (h) - określa położenie centrum wału względem podstawy
- Średnica wału (d) - decyduje o doborze sprzęgła lub przekładni
- Rozstaw otworów montażowych (l) - kluczowy przy projektowaniu mocowania
- Długość całkowita (L) - istotna przy planowaniu przestrzeni montażowej
- Średnica kołnierza (D) - ważna przy montażu kołnierzowym
Tolerancje montażowe
Dokładność wykonania elementów montażowych mieści się w klasie IT7. Maksymalne odchyłki dla średnic wałów nie przekraczają 0,02mm. Precyzyjne pasowania zapewniają długotrwałą, bezawaryjną pracę.
Klasy sprawności energetycznej w silnikach elektrycznych
Norma IE1 oznacza standardową sprawność energetyczną. IE2 to podwyższona efektywność, wymagana przez UE dla silników 0,75-375 kW. Dane techniczne silników elektrycznych PDF zawsze określają klasę sprawności.
IE3 zapewnia premium sprawność, redukując koszty eksploatacji o 20%. IE4 reprezentuje najwyższą dostępną klasę, oferując maksymalną oszczędność energii.
W katalogu silników elektrycznych PDF znajdziemy szczegółowe wykresy sprawności. Każda klasa ma ściśle określone wartości minimalne sprawności.
- Zweryfikuj wymaganą klasę IE dla planowanej mocy silnika
- Porównaj koszty zakupu z przewidywanymi oszczędnościami energii
- Sprawdź dostępność części zamiennych dla wybranej klasy sprawności
Oszczędności energii
Silnik klasy IE3 zwraca różnicę w cenie zakupu już po 2-3 latach eksploatacji. Wyższa sprawność przekłada się na mniejsze straty cieplne.
W specyfikacji silników elektrycznych PDF znajdują się kalkulatory oszczędności. Wybór odpowiedniej klasy sprawności to inwestycja długoterminowa.
Charakterystyka izolacji i zabezpieczeń
Klasa izolacji określa maksymalną temperaturę pracy silnika. Najczęściej stosowana klasa F pozwala na przyrost temperatury do 105°C. W charakterystyce silników elektrycznych PDF znajdziemy szczegółowe informacje o materiałach izolacyjnych.
Stopień ochrony IP definiuje odporność na czynniki zewnętrzne. Pierwsza cyfra oznacza ochronę przed ciałami stałymi. Druga określa szczelność na wodę.
| Klasa | Temperatura | Zastosowanie |
| B | 130°C | Standardowe warunki |
| F | 155°C | Trudne warunki |
| H | 180°C | Ekstremalne warunki |
Wpływ temperatury na żywotność
Wzrost temperatury o każde 10°C powyżej nominalnej skraca żywotność izolacji o połowę. Prawidłowe chłodzenie jest kluczowe dla trwałości silnika. Parametry silników elektrycznych PDF zawierają dane o wymaganym przepływie powietrza chłodzącego. Przekroczenie dopuszczalnej temperatury prowadzi do nieodwracalnej degradacji izolacji.
Jak podłączyć silnik elektryczny?
Podłączenie silnika wymaga znajomości schematu połączeń z dokumentacji silników elektrycznych PDF. Zasilanie jednofazowe wykorzystuje przewód fazowy i neutralny. Silniki trójfazowe wymagają właściwej kolejności faz.
W katalogu silników elektrycznych PDF znajdziemy szczegółowe schematy tabliczek zaciskowych. Połączenie w gwiazdę lub trójkąt zależy od napięcia sieciowego. Wybór niewłaściwego układu może uszkodzić uzwojenia.
Kable zasilające muszą mieć odpowiedni przekrój. Zbyt cienkie przewody powodują spadki napięcia. Dane techniczne silników elektrycznych PDF precyzują wymagane średnice przewodów.
Zabezpieczenia
Każdy silnik wymaga zabezpieczenia przeciążeniowego i zwarciowego. Wartości nastaw dobiera się według prądu znamionowego.
Wyłączniki termiczne chronią przed przegrzaniem. Ich dobór zależy od charakterystyki rozruchu.
Typy złącz
Puszka przyłączeniowa zawiera zaciski śrubowe lub sprężynowe. Dławnice kablowe muszą odpowiadać średnicy przewodu. Moment dokręcenia zacisków jest ściśle określony w specyfikacji silników elektrycznych PDF.
Dobór silnika do aplikacji przemysłowych
Właściwy dobór zaczyna się od określenia wymaganej mocy. Należy uwzględnić charakter obciążenia i warunki pracy. Katalog silników elektrycznych PDF zawiera tabele doboru.
Cykl pracy wpływa na wybór klasy izolacji. Częste rozruchy wymagają wzmocnionej konstrukcji łożysk. Środowisko pracy determinuje stopień ochrony IP.
W charakterystyce silników elektrycznych PDF znajdziemy współczynniki korekcyjne. Wysokość n.p.m. i temperatura otoczenia modyfikują parametry znamionowe. Przeciążalność musi odpowiadać wymaganiom aplikacji.
Typowe zastosowania
Pompy i wentylatory wymagają silników o stałej prędkości. Moment rozruchowy nie jest kluczowy.
Przenośniki i dźwigi potrzebują wysokiego momentu początkowego. Precyzyjne sterowanie prędkością jest często niezbędne.
Ograniczenia
Maksymalna temperatura otoczenia wpływa na rzeczywistą moc silnika. Wysokość montażu powyżej 1000m wymaga przewymiarowania. Parametry silników elektrycznych PDF określają współczynniki redukcyjne mocy. Zbyt agresywne środowisko może wymagać specjalnych wykonań.
Wybór i zastosowanie silników elektrycznych - najważniejsze wskazówki dla profesjonalistów
Skuteczny dobór silnika elektrycznego wymaga analizy wielu czynników technicznych. Najważniejsze z nich to moc, moment obrotowy i klasa sprawności energetycznej. Katalog silników elektrycznych PDF stanowi podstawowe narzędzie w procesie selekcji odpowiedniego napędu. Zawiera wszystkie niezbędne dane do podjęcia optymalnej decyzji.
Kluczowe znaczenie ma dopasowanie parametrów silnika do konkretnej aplikacji. Należy uwzględnić warunki pracy, częstotliwość rozruchów i charakterystykę obciążenia. Dokumentacja silników elektrycznych PDF dostarcza szczegółowych informacji o ograniczeniach technicznych i możliwościach każdego modelu. Przestrzeganie wytycznych montażowych i eksploatacyjnych zapewnia długotrwałą, bezawaryjną pracę.
Inwestycja w silnik o wyższej klasie sprawności (IE3 lub IE4) zwraca się poprzez niższe koszty energii. Właściwy dobór zabezpieczeń i przestrzeganie zasad konserwacji znacząco wydłuża żywotność urządzenia. Specyfikacja silników elektrycznych PDF pomaga w prawidłowym doborze wszystkich komponentów systemu napędowego, co przekłada się na niezawodność i efektywność całej instalacji.
