Przewody pneumatyczne stanowią niezbędny element każdego systemu wykorzystującego sprężone powietrze. Są to elastyczne węże, które transportują powietrze do narzędzi i maszyn przemysłowych. Występują w różnych rodzajach - od najprostszych przewodów prostych po zaawansowane węże spiralne. Ich wybór zależy głównie od konkretnego zastosowania i warunków pracy.
Najważniejsze informacje:- Przewody pneumatyczne występują w dwóch głównych typach: spiralne i proste
- Wykonane są najczęściej z poliuretanu, polietylenu lub PVC
- Kluczowe parametry to średnica, ciśnienie robocze i temperatura pracy
- Znajdują zastosowanie głównie w warsztatach, przemyśle i automatyce
- Wybór odpowiedniego przewodu ma wpływ na bezpieczeństwo i wydajność systemu
Do czego służą przewody do powietrza?
Przewody do powietrza to podstawowe elementy każdego systemu pneumatycznego, odpowiadające za transport sprężonego powietrza. Przewody pneumatyczne łączą kompresor z narzędziami i maszynami, umożliwiając ich efektywną pracę. Ich głównym zadaniem jest zapewnienie bezpiecznego przepływu powietrza pod wysokim ciśnieniem.
Węże do sprężonego powietrza występują w różnych rozmiarach i wykonaniach, dostosowanych do konkretnych zastosowań. Dobór odpowiedniego przewodu ma kluczowe znaczenie dla wydajności całego systemu. Właściwie dobrany przewód do kompresora zapewnia optymalną pracę urządzeń i minimalizuje straty ciśnienia.
Rodzaje przewodów pneumatycznych dostępne na rynku

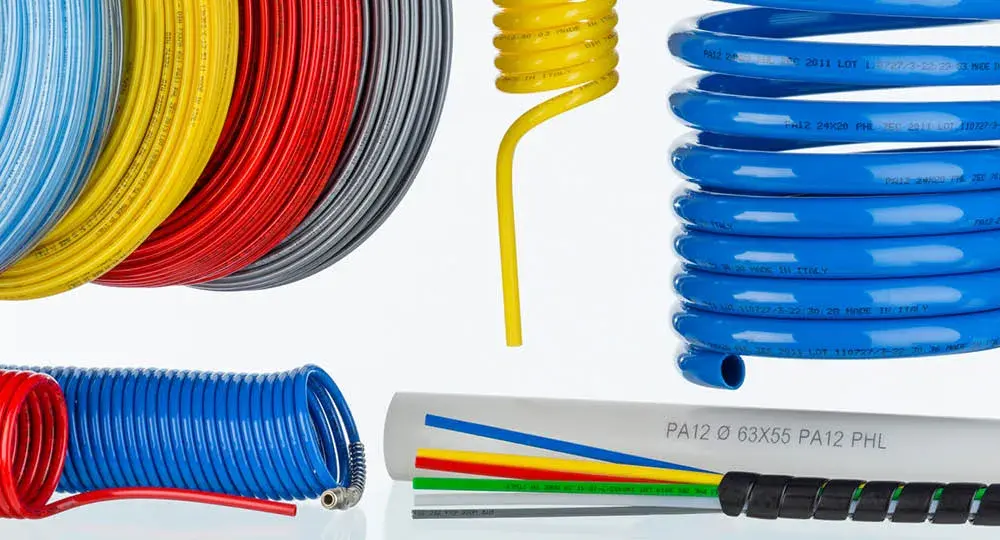

Na rynku dostępne są dwa główne typy przewodów pneumatycznych: spiralne i proste. Przewody spiralne do powietrza są szczególnie popularne w warsztatach i miejscach wymagających mobilności. Węże pneumatyczne proste znajdują zastosowanie głównie w stałych instalacjach.
| Typ przewodu | Charakterystyka | Zalecane zastosowania |
| Spiralny | Elastyczny, kompaktowy, odporny na zagięcia | Warsztaty, mobilne narzędzia |
| Prosty | Sztywniejszy, większa wytrzymałość | Stałe instalacje, linie produkcyjne |
Wybór między wężem do kompresora prostym a spiralnym zależy głównie od sposobu użytkowania. Mobilne zastosowania preferują formę spiralną, podczas gdy instalacje stacjonarne lepiej sprawdzają się z przewodami prostymi.
Z czego wykonane są przewody pneumatyczne?
Materiał wykonania przewodu do powietrza ma kluczowe znaczenie dla jego właściwości i trwałości. Każdy z dostępnych materiałów ma swoje unikalne cechy wpływające na zastosowanie.
- Poliuretan (PU): Wysoka elastyczność, odporność na ścieranie, zakres temperatur -20°C do +60°C
- Polietylen (PE): Dobra odporność chemiczna, niska cena, temperatura pracy -10°C do +60°C
- PVC: Zwiększona wytrzymałość mechaniczna, odporność na wysokie temperatury do +80°C
Wybór materiału wykonania węża pneumatycznego wpływa bezpośrednio na jego żywotność. Poliuretanowe przewody do powietrza są najczęściej wybierane do zastosowań mobilnych.
W warunkach przemysłowych sprawdzają się węże do sprężonego powietrza wykonane z PVC. Przewody do kompresora z PE są popularne w podstawowych instalacjach.
Jakie parametry techniczne są najważniejsze?
Kluczowymi parametrami przewodów pneumatycznych są średnica wewnętrzna i zewnętrzna oraz maksymalne ciśnienie robocze. Temperatura pracy musi być dostosowana do warunków w miejscu instalacji. Istotna jest również elastyczność i promień gięcia przewodu.
Każdy przewód do powietrza posiada oznaczenie zawierające jego specyfikację techniczną. Wartość ciśnienia roboczego jest zawsze podawana w barach lub MPa. Temperatura pracy określa zakres bezpiecznego użytkowania przewodu.
Właściwy dobór parametrów technicznych węża pneumatycznego gwarantuje bezpieczną pracę. Przekroczenie zalecanych wartości może prowadzić do uszkodzenia przewodu.
Średnica przewodu - jak dobrać odpowiednią?
Średnica przewodu do powietrza musi być dopasowana do wydajności kompresora. Zbyt mała średnica ograniczy przepływ powietrza.
Dla narzędzi ręcznych standardem są węże pneumatyczne o średnicy wewnętrznej 6-8 mm. Większe instalacje przemysłowe wymagają przewodów o średnicy 10-12 mm.
Dobór średnicy zależy również od długości instalacji. Im dłuższy przewód do kompresora, tym większą średnicę należy zastosować.
Ciśnienie robocze i temperatura pracy
Standardowe przewody pneumatyczne są projektowane do pracy przy ciśnieniu 6-10 bar. Specjalistyczne węże do sprężonego powietrza mogą pracować przy ciśnieniu do 20 bar. Zawsze należy uwzględnić 50% margines bezpieczeństwa względem maksymalnego ciśnienia roboczego.
Temperatura otoczenia ma kluczowy wpływ na właściwości przewodu do powietrza. Niska temperatura zmniejsza elastyczność węża, a wysoka może prowadzić do jego degradacji. Przewody do kompresora standardowo pracują w zakresie od -20°C do +60°C.
| Zastosowanie | Ciśnienie robocze | Temperatura pracy |
| Narzędzia ręczne | 6-8 bar | -10°C do +60°C |
| Instalacje przemysłowe | 8-10 bar | -20°C do +80°C |
| Zastosowania specjalne | 10-20 bar | -40°C do +100°C |
Gdzie stosuje się przewody pneumatyczne?
Węże pneumatyczne znajdują szerokie zastosowanie w przemyśle i rzemiośle. Szczególnie często wykorzystuje się je w warsztatach samochodowych i na liniach produkcyjnych. Przewody do powietrza są niezbędne wszędzie tam, gdzie używa się narzędzi pneumatycznych.
- Warsztaty samochodowe: klucze pneumatyczne, pistolety do malowania
- Przemysł: systemy sterowania, siłowniki pneumatyczne
- Budownictwo: młoty pneumatyczne, sprężarki budowlane
- Laboratoria: systemy automatyki, kontrola procesów
Każda branża ma specyficzne wymagania dotyczące przewodów pneumatycznych. W przemyśle spożywczym konieczne jest stosowanie przewodów atestowanych do kontaktu z żywnością.
Warsztaty samochodowe potrzebują wytrzymałych węży do kompresora odpornych na oleje i smary. Środowisko przemysłowe wymaga przewodów o zwiększonej odporności mechanicznej.
Jak przedłużyć żywotność przewodu?
Regularne czyszczenie przewodu do powietrza z zabrudzeń zewnętrznych znacząco wydłuża jego żywotność. Należy też unikać narażania węży pneumatycznych na kontakt z ostrymi krawędziami.
Przewody do kompresora powinny być przechowywane w odpowiednich warunkach. Unikaj wystawiania przewodów na długotrwałe działanie promieni słonecznych i ekstremalne temperatury.
Właściwe podłączanie i odłączanie węża do sprężonego powietrza zapobiega uszkodzeniom mechanicznym. Zawsze należy najpierw zredukować ciśnienie w układzie.
Na co zwrócić uwagę przy zakupie?
Przed zakupem przewodu pneumatycznego określ dokładnie warunki pracy i wymagane parametry. Zwróć szczególną uwagę na maksymalne ciśnienie robocze i temperaturę pracy.
Sprawdź średnicę przyłączy w swoich narzędziach i kompresorze. Węże do kompresora muszą być kompatybilne z posiadanym sprzętem.
Wybierz odpowiedni materiał wykonania przewodu do powietrza do swoich potrzeb. W warunkach warsztatowych sprawdzą się przewody poliuretanowe.
Kupuj przewody pneumatyczne tylko od sprawdzonych producentów. Warto zainwestować w produkty wysokiej jakości, które będą służyć przez lata.
Najważniejsze zasady wyboru przewodu pneumatycznego
Wybór odpowiedniego przewodu do powietrza zależy od trzech kluczowych czynników: rodzaju zastosowania, warunków pracy oraz parametrów technicznych. Dla zastosowań mobilnych najlepszym wyborem będą elastyczne węże spiralne do powietrza z poliuretanu, podczas gdy do stałych instalacji lepiej sprawdzą się sztywniejsze przewody proste z PVC.
Zawsze należy dopasować średnicę węża pneumatycznego do wydajności kompresora i długości instalacji, pamiętając o zachowaniu odpowiedniego marginesu bezpieczeństwa dla ciśnienia roboczego. Przewody do kompresora muszą być też dostosowane do temperatury panującej w miejscu użytkowania.
Regularna konserwacja i właściwe użytkowanie znacząco przedłużą żywotność przewodów pneumatycznych. Warto zainwestować w produkty wysokiej jakości od sprawdzonych producentów, które zapewnią bezawaryjną pracę przez wiele lat.
