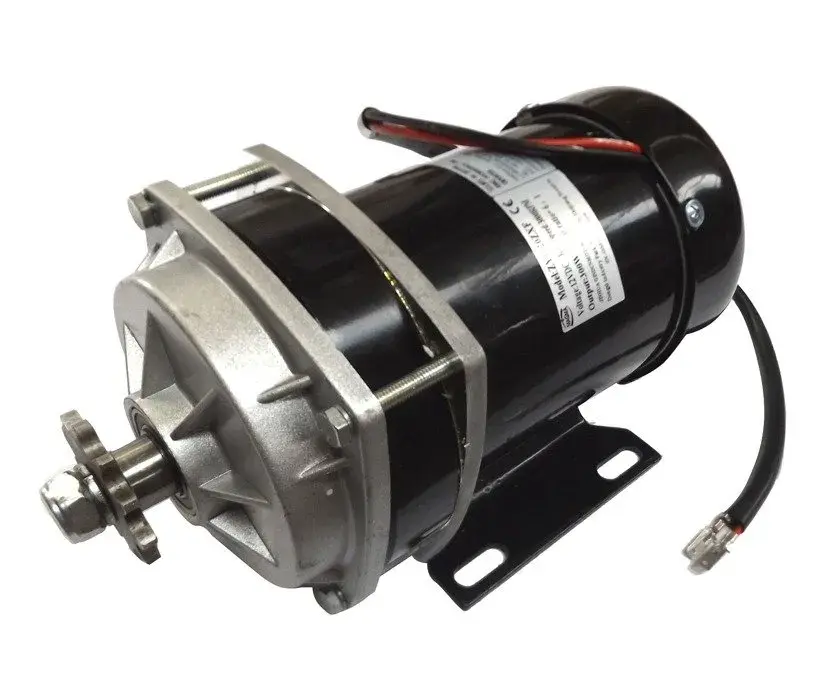

Silniki elektryczne 12V z przekładnią to wszechstronne urządzenia napędowe. Są niezbędne w wielu dziedzinach. Od prostych projektów hobbystycznych po zaawansowane systemy przemysłowe. Główną zaletą tych silników jest możliwość regulacji prędkości i zwiększania momentu obrotowego. Wykorzystują różne typy przekładni - ślimakowe, planetarne i walcowe. Każdy typ ma swoje unikalne właściwości. Dzięki kompaktowym wymiarom i elastyczności zastosowań, znajdują szerokie zastosowanie w robotyce, automatyce i modelarstwie.
Najważniejsze informacje:- Działają w zakresie napięć od 6V do 15V
- Oferują moment obrotowy od 0,2 do 15 Nm
- Dostępne są z trzema głównymi typami przekładni
- Pobierają prąd od 80 mA do 1A przy pełnym obciążeniu
- Mają kompaktowe wymiary ułatwiające montaż
- Znajdują zastosowanie w robotyce, przemyśle i modelarstwie
- Umożliwiają precyzyjną kontrolę prędkości obrotowej
- Charakteryzują się wysoką niezawodnością działania
Rodzaje przekładni w silnikach elektrycznych 12V
Silnik elektryczny 12V z przekładnią występuje w trzech głównych wariantach. Każdy typ przekładni ma swoje unikalne właściwości. Wybór odpowiedniego rozwiązania zależy od konkretnych wymagań projektu. Konstrukcja przekładni wpływa na moment obrotowy i prędkość wyjściową. Motoreduktor 12V z różnymi typami przekładni znajduje zastosowanie w wielu dziedzinach przemysłu i robotyki.
- Przekładnia ślimakowa - zapewnia największą redukcję prędkości i wysoki moment obrotowy
- Przekładnia planetarna - charakteryzuje się kompaktowymi wymiarami i wysoką wydajnością
- Przekładnia walcowa - oferuje prostą konstrukcję i niższe koszty produkcji
Przekładnia ślimakowa w silniku prądu stałego z przekładnią wykorzystuje mechanizm śruby bez końca. Współpracuje ona z kołem zębatym, zapewniając znaczną redukcję prędkości. Typowe przełożenia sięgają wartości 1:150. Dzięki temu osiąga wysokie momenty obrotowe przy niskich prędkościach. Jest idealna do zastosowań wymagających precyzyjnego sterowania. Charakteryzuje się cichą pracą i odpornością na przeciążenia.
Napęd elektryczny 12V z przekładnią planetarną wykorzystuje układ satelitów. Obracają się one wokół koła centralnego. System ten zapewnia wysoką sprawność mechaniczną. Kompaktowa budowa ułatwia integrację w różnych urządzeniach. Przekładnia planetarna oferuje szeroki zakres przełożeń od 1:3 do 1:500. Jest często wybierana w robotyce i automatyce przemysłowej.
Silnik DC 12V z redukcją obrotów w formie przekładni walcowej to najprostsze rozwiązanie. Wykorzystuje zespół kół zębatych o zębach prostych lub skośnych. Zapewnia umiarkowane przełożenia, zwykle do 1:50. Jest ekonomicznym wyborem dla mniej wymagających aplikacji. Charakteryzuje się prostą konstrukcją i łatwą konserwacją. Sprawdza się w modelarstwie i prostych systemach automatyki.
Parametry techniczne - na co zwrócić uwagę?
Przy wyborze silnika elektrycznego 12V z przekładnią kluczowe są parametry techniczne. Określają one możliwości i ograniczenia urządzenia. Dobór właściwych parametrów warunkuje efektywność pracy silnika. Parametry należy zawsze dopasować do planowanego zastosowania.
Motoreduktor 12V wymaga dokładnej analizy specyfikacji technicznej. Szczególną uwagę należy zwrócić na napięcie zasilania, prąd, moment obrotowy oraz wymiary. Te parametry determinują możliwości wykorzystania silnika w konkretnym projekcie. Warto również uwzględnić warunki pracy i wymagania środowiskowe.
| Parametr | Zakres typowy | Zakres maksymalny |
|---|---|---|
| Napięcie zasilania | 12V | 6-15V |
| Prąd znamionowy | 80 mA | do 1A |
| Moment obrotowy | 0,2-2 Nm | do 15 Nm |
| Wymiary (DxSxW) | 77x32x26 mm | zależne od modelu |
Moment obrotowy i jego znaczenie
Silnik z reduktorem 12V musi zapewnić odpowiedni moment obrotowy. Jest to kluczowy parametr określający siłę napędową urządzenia. Moment obrotowy wpływa bezpośrednio na zdolność do pokonywania oporów mechanicznych. Większy moment oznacza możliwość przenoszenia większych obciążeń. Właściwy dobór tego parametru warunkuje efektywność pracy. Niewłaściwie dobrany moment może prowadzić do przeciążenia silnika.
W przypadku napędu elektrycznego 12V z przekładnią, moment obrotowy zależy od typu przekładni. Przekładnia ślimakowa zapewnia najwyższe wartości momentu. Planetarna oferuje dobry kompromis między momentem a sprawnością. Przekładnia walcowa zapewnia umiarkowane wartości momentu. Dobór odpowiedniej kombinacji silnika i przekładni pozwala osiągnąć wymagane parametry. Należy uwzględnić również straty mechaniczne w układzie.
Moment obrotowy silnika prądu stałego z przekładnią zmienia się wraz z prędkością obrotową. Przy niższych prędkościach moment jest zwykle wyższy. Wzrost prędkości prowadzi do spadku momentu obrotowego. Ta zależność jest szczególnie istotna w aplikacjach wymagających zmiennego obciążenia. Właściwe zrozumienie tej charakterystyki pozwala uniknąć problemów eksploatacyjnych. Warto również uwzględnić margines bezpieczeństwa przy doborze momentu.
Wymiary i waga - praktyczne aspekty
Wymiary silnika elektrycznego 12V z przekładnią są kluczowe w wielu zastosowaniach. Kompaktowa konstrukcja ułatwia integrację w ograniczonych przestrzeniach. Standardowe wymiary wahają się od 77x32x26 mm dla małych jednostek. Większe modele mogą mieć znacznie większe gabaryty, zależnie od mocy i typu przekładni.
Motoreduktor 12V musi być odpowiednio dopasowany do dostępnej przestrzeni montażowej. Zbyt duże wymiary mogą uniemożliwić instalację w kompaktowych urządzeniach. Waga urządzenia wpływa na mobilność i obciążenie konstrukcji nośnej. Lżejsze jednostki są preferowane w robotyce mobilnej i modelarstwie.
Zastosowania silników 12V z przekładnią
Silnik DC 12V z redukcją obrotów znajduje szerokie zastosowanie w różnych dziedzinach. Robotyka to jeden z głównych obszarów wykorzystania tych napędów. Służą do napędu kół, ramion i chwytaków robotów. Precyzyjne sterowanie i odpowiedni moment obrotowy są kluczowe w tych aplikacjach. Automatyzacja przemysłowa również intensywnie wykorzystuje te jednostki.
W przemyśle silnik prądu stałego z przekładnią napędza różne mechanizmy. Przenośniki taśmowe, podajniki i systemy pozycjonowania to typowe zastosowania. Modelarstwo i hobby to kolejna dziedzina wykorzystania tych silników. Znajdują zastosowanie w modelach RC i automatycznych systemach. Branża medyczna wykorzystuje je w sprzęcie rehabilitacyjnym.
Napęd elektryczny 12V z przekładnią sprawdza się w systemach automatyki domowej. Napędzają bramy, rolety i inne mechanizmy domowe. Charakteryzują się cichą pracą i długą żywotnością. Przemysł spożywczy wykorzystuje je w maszynach pakujących i dozujących. Branża automotive stosuje je w różnych systemach pomocniczych.
- Robotyka i automatyka - napędy robotów, manipulatorów i systemów pozycjonowania
- Przemysł - przenośniki, podajniki, maszyny pakujące
- Modelarstwo - modele RC, makiety, systemy automatyczne
- Medycyna - sprzęt rehabilitacyjny, łóżka sterowane elektrycznie
- Automatyka domowa - napędy bram, rolet, systemów wentylacji
Jak dobrać przekładnię do projektu?
Dobór odpowiedniej przekładni do silnika elektrycznego 12V z przekładnią wymaga analizy kilku czynników. Najpierw określ wymaganą prędkość wyjściową i moment obrotowy. Weź pod uwagę charakter obciążenia i cykl pracy. Przeanalizuj dostępną przestrzeń montażową. Rozważ warunki środowiskowe, w których będzie pracował napęd.
Motoreduktor 12V powinien być dobrany z uwzględnieniem sprawności mechanicznej. Przekładnie planetarne oferują najwyższą sprawność, sięgającą 90%. Przekładnie ślimakowe, mimo niższej sprawności, zapewniają najwyższe przełożenia. Walcowe stanowią kompromis między sprawnością a kosztem. Pamiętaj o uwzględnieniu marginesu bezpieczeństwa przy doborze parametrów.
Przy wyborze silnika z reduktorem 12V ważna jest również trwałość mechanizmu. Przekładnie planetarne charakteryzują się najdłuższą żywotnością. Ślimakowe wymagają dobrego smarowania, ale są bardziej odporne na przeciążenia. Walcowe są najprostsze w konserwacji. Weź pod uwagę dostępność części zamiennych i łatwość serwisowania.
Koszt napędu elektrycznego 12V z przekładnią to istotny czynnik przy doborze. Przekładnie planetarne są najdroższe, ale oferują najlepsze parametry. Ślimakowe mają dobry stosunek ceny do możliwości. Walcowe są najtańsze i wystarczające do prostych zastosowań. Uwzględnij również koszty eksploatacji i ewentualnych napraw.
| Typ przekładni | Zastosowanie | Zalety |
|---|---|---|
| Ślimakowa | Duże obciążenia, precyzyjne pozycjonowanie | Wysokie przełożenia, cicha praca |
| Planetarna | Robotyka, przemysł | Wysoka sprawność, kompaktowa budowa |
| Walcowa | Proste aplikacje, modelarstwo | Niska cena, łatwa konserwacja |
Najczęstsze błędy przy wyborze
Najczęstsze błędy przy wyborze
Niedoszacowanie momentu obrotowego to powszechny błąd przy wyborze silnika elektrycznego 12V z przekładnią. Prowadzi to do przeciążenia i przedwczesnego zużycia mechanizmu. Warto zawsze dodać 30% zapasu do obliczonego momentu. Nieuwzględnienie charakteru obciążenia może skutkować awarią. Moment rozruchowy powinien być odpowiednio wyższy od nominalnego.
Wybór niewłaściwego typu przekładni w silniku prądu stałego z przekładnią często wynika z oszczędności. Tańsza przekładnia walcowa nie sprawdzi się w aplikacjach wymagających wysokiej precyzji. Przekładnia ślimakowa może być zbyt wolna dla dynamicznych zastosowań. Planetarna może okazać się zbyt droga dla prostych aplikacji. Rozwiązaniem jest dokładna analiza wymagań przed zakupem.
Ignorowanie warunków pracy motoreduktora 12V prowadzi do problemów eksploatacyjnych. Wysoka temperatura otoczenia wymaga lepszego chłodzenia. Wilgotne środowisko wymaga odpowiedniej ochrony przed korozją. Zapylenie może prowadzić do przyspieszonego zużycia. Właściwe zabezpieczenie i konserwacja przedłużają żywotność napędu.
Wydajność i żywotność - na co zwrócić uwagę?
Wydajność silnika DC 12V z redukcją obrotów zależy od wielu czynników. Temperatura pracy wpływa na sprawność mechaniczną i elektryczną. Prawidłowe smarowanie przekładni jest kluczowe dla minimalizacji strat. Regularne przeglądy pozwalają wykryć potencjalne problemy. Dobór odpowiedniego obciążenia zapewnia optymalną sprawność. Przeciążenie prowadzi do zwiększonego poboru prądu i strat cieplnych.
Napęd elektryczny 12V z przekładnią wymaga właściwej konserwacji. Okresowa wymiana smaru w przekładni jest niezbędna. Sprawdzanie luzu na łożyskach pozwala wykryć zużycie. Kontrola szczotek w silniku zapobiega uszkodzeniom komutatora. Czyszczenie i kontrola połączeń elektrycznych zapewnia niezawodną pracę.
Żywotność silnika elektrycznego 12V z przekładnią można znacząco wydłużyć. Unikaj pracy ciągłej przy maksymalnym obciążeniu. Zapewnij odpowiednią wentylację dla odprowadzenia ciepła. Zabezpiecz napęd przed wnikaniem zanieczyszczeń. Stosuj wysokiej jakości smary odpowiednie do typu przekładni. Monitoruj pobór prądu jako wskaźnik stanu technicznego.
Optymalne warunki pracy
Optymalizacja wyboru silnika elektrycznego 12V z przekładnią
Wybór odpowiedniego silnika elektrycznego 12V z przekładnią wymaga dokładnej analizy szeregu parametrów technicznych. Kluczowe znaczenie ma dopasowanie typu przekładni do konkretnego zastosowania, przy czym przekładnia ślimakowa sprawdza się przy dużych obciążeniach, planetarna w precyzyjnych aplikacjach, a walcowa w prostszych rozwiązaniach. Moment obrotowy, wymiary oraz warunki pracy to parametry determinujące długoterminową wydajność urządzenia.
Motoreduktor 12V musi być dobrany z uwzględnieniem marginesu bezpieczeństwa dla momentu obrotowego oraz warunków środowiskowych. Prawidłowa konserwacja, odpowiednie smarowanie i regularne przeglądy znacząco wydłużają żywotność napędu. Warto pamiętać, że oszczędności na etapie zakupu mogą prowadzić do zwiększonych kosztów eksploatacji i częstszych awarii.
Przy wyborze silnika prądu stałego z przekładnią należy unikać typowych błędów, takich jak niedoszacowanie momentu obrotowego czy ignorowanie rzeczywistych warunków pracy. Inwestycja w wysokiej jakości napęd, odpowiednio dobrany do aplikacji i regularnie serwisowany, zapewni długotrwałą i bezawaryjną pracę w różnorodnych zastosowaniach - od robotyki po automatykę przemysłową.
