Jak prawidłowo dobrać szczotki do silników elektrycznych - kompletny poradnik

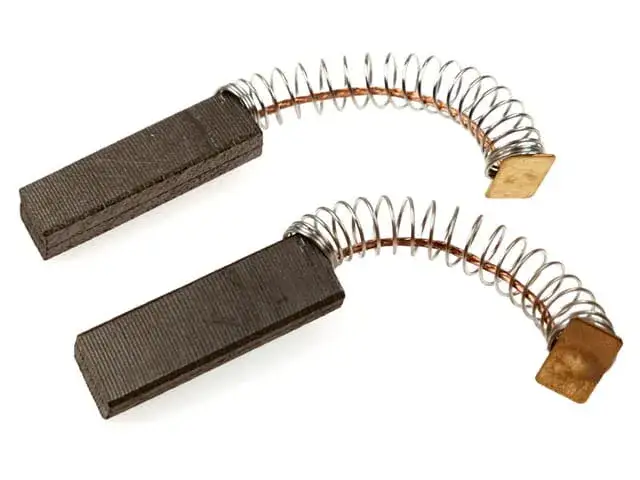

Szczotki do silników elektrycznych to niezbędne komponenty zapewniające prawidłowe działanie silników elektrycznych. Ich głównym zadaniem jest przewodzenie prądu między nieruchomymi a wirującymi częściami silnika. To właśnie te niepozorne elementy decydują o sprawności i żywotności całego urządzenia. Szczotki występują w różnych wariantach materiałowych - od prostych węglowych po zaawansowane miedziano-grafitowe, co pozwala na ich zastosowanie w szerokiej gamie urządzeń - od małych elektronarzędzi po duże maszyny przemysłowe.

• Szczotki są kluczowe dla przekazywania prądu do wirnika silnika
• Występują w trzech głównych rodzajach: węglowe, miedziano-węglowe i metalografitowe
• Znajdują zastosowanie zarówno w silnikach prądu stałego, jak i zmiennego
• Prawidłowy dobór szczotek wpływa na wydajność i trwałość silnika
• Wymagają regularnej konserwacji i kontroli zużycia

Co to są szczotki do silników elektrycznych i jaką pełnią funkcję?

Szczotki do silników elektrycznych to specjalne elementy wykonane z materiałów przewodzących, które umożliwiają przepływ prądu między częściami stałymi a wirującymi silnika. Szczotki do komutatora są montowane w specjalnych uchwytach zwanych szczotkotrzymaczami, które zapewniają odpowiedni docisk do powierzchni komutatora. Poprzez stały kontakt z komutatorem, szczotki umożliwiają przekazywanie energii elektrycznej niezbędnej do pracy silnika.

Główną funkcją szczotek do silników elektrycznych jest zapewnienie niezawodnego przepływu prądu do wirnika. Są one kluczowym elementem wpływającym na sprawność i żywotność silnika elektrycznego. Właściwie dobrane szczotki minimalizują straty energii i zapobiegają nadmiernemu zużyciu komutatora.

Rodzaje szczotek do silników - który typ wybrać?

Wybór odpowiedniego rodzaju szczotek zależy głównie od typu silnika i warunków jego pracy. Szczotki węglowe do silników są najpopularniejszym rozwiązaniem ze względu na uniwersalność zastosowania. Każdy typ szczotek charakteryzuje się innymi właściwościami i parametrami technicznymi.

Jak zmierzyć wymiary szczotek do silnika elektrycznego?

Wymiary szczotek do silników elektrycznych podaje się w formacie t x a x r, gdzie t oznacza długość, a szerokość, a r wysokość szczotki. Dokładny pomiar każdego wymiaru jest kluczowy dla prawidłowego doboru zamienników. Precyzyjne dopasowanie wymiarów zapewnia optymalną pracę silnika i przedłuża żywotność szczotek.

1. Wyjmij starą szczotkę z uchwytu szczotkotrzymacza
2. Zmierz długość szczotki (t) - wymiar równoległy do powierzchni komutatora
3. Zmierz szerokość szczotki (a) - wymiar prostopadły do powierzchni komutatora
4. Zmierz wysokość szczotki (r) - od podstawy do powierzchni ślizgowej
5. Zapisz wymiary w kolejności t x a x r w milimetrach

Jakie wymiary szczotek są najczęściej spotykane?

W elektronarzędziach najczęściej występują szczotki do silników elektrycznych o wymiarach 5x8x15 mm oraz 6x10x15 mm. Te standardowe rozmiary są powszechnie stosowane w wiertarkach i szlifierkach kątowych.

W silnikach przemysłowych spotyka się znacznie większe szczotki, często o wymiarach 20x25x40 mm lub 25x32x50 mm. Wymiary te zapewniają większą powierzchnię styku i lepsze odprowadzanie ciepła.

Najważniejsze parametry techniczne przy wyborze szczotek

Przy doborze szczotek do silników elektrycznych kluczowe znaczenie ma ich rezystywność i twardość. Parametry te muszą być dopasowane do warunków pracy silnika. Właściwy dobór materiału szczotek wpływa na sprawność całego układu.

Temperatura pracy oraz prędkość obrotowa silnika to kolejne istotne czynniki. Szczotki muszą zachować swoje właściwości w całym zakresie temperatur roboczych. Zbyt wysoka prędkość obrotowa może prowadzić do przedwczesnego zużycia.

• Rezystywność - określa opór elektryczny materiału szczotki
• Twardość - wpływa na szybkość zużycia i stabilność pracy
• Gęstość prądu - maksymalna wartość prądu na jednostkę powierzchni
• Współczynnik tarcia - determinuje generowanie ciepła podczas pracy
• Stabilność termiczna - odporność na zmiany temperatury
• Wytrzymałość mechaniczna - odporność na uszkodzenia mechaniczne

Do jakich silników pasują poszczególne rodzaje szczotek?

Do silników małej mocy najlepiej sprawdzają się szczotki węglowe do silników o standardowej zawartości grafitu. Szczotki metalografitowe do silników są natomiast idealne do zastosowań przemysłowych wymagających dużej wytrzymałości.

Szczotki miedziano-węglowe do silników doskonale sprawdzają się w urządzeniach niskonapięciowych, takich jak wózki widłowe czy pojazdy elektryczne. Szczotki grafitowe do silników są najlepszym wyborem do silników pracujących przy wysokich prędkościach obrotowych.

Szczotki do silników prądu stałego

W silnikach DC stosuje się najczęściej szczotki węglowe do silników o zwiększonej zawartości miedzi. Taki dobór materiału zapewnia optymalną przewodność i trwałość.

Dla silników prądu stałego pracujących w trudnych warunkach zaleca się stosowanie szczotek metalografitowych do silników. Ich zwiększona odporność na ścieranie przekłada się na dłuższą żywotność.

Szczotki do silników prądu zmiennego

Silniki prądu zmiennego wymagają szczotek o specjalnej charakterystyce ze względu na specyfikę pracy z komutatorem. Do tego typu zastosowań najlepiej sprawdzają się szczotki grafitowe do silników.

W przypadku dużych silników przemysłowych prądu zmiennego stosuje się szczotki metalografitowe do silników o zwiększonej zawartości miedzi. Zapewniają one lepszą przewodność i odprowadzanie ciepła.

Montaż szczotek - na co zwrócić uwagę?

Wymiana szczotek w silniku elektrycznym wymaga szczególnej uwagi podczas montażu w szczotkotrzymaczu. Należy upewnić się, że szczotka swobodnie przesuwa się w prowadnicy. Sprężyna dociskowa musi zapewniać odpowiednią siłę docisku do komutatora.

Przed montażem nowych szczotek należy dokładnie oczyścić komutator i szczotkotrzymacze. Powierzchnia styku szczotki z komutatorem powinna być idealnie dopasowana. Nieprawidłowy montaż może prowadzić do szybkiego zużycia szczotek.
