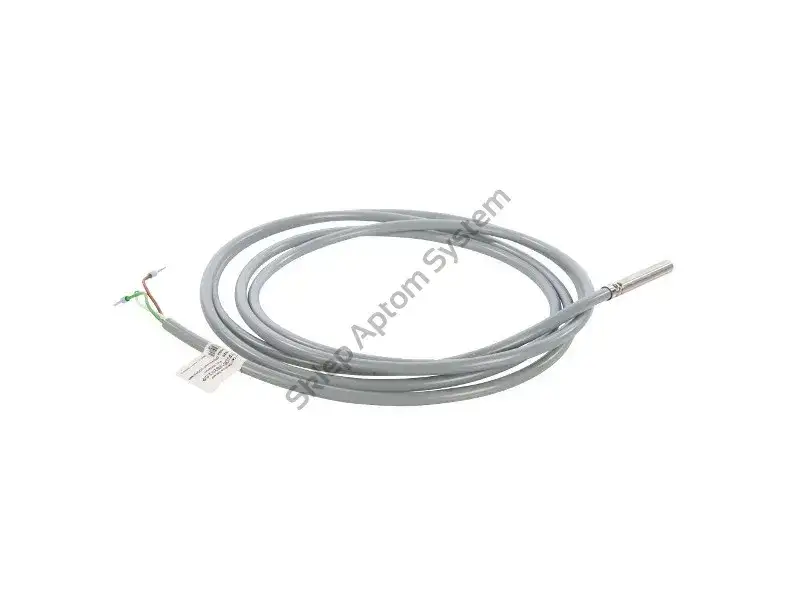

Czujniki 1-Wire to zaawansowane rozwiązanie technologiczne pozwalające na pomiar różnych parametrów przy użyciu tylko jednego przewodu. Technologia ta, stworzona przez firmę Maxim Integrated, rewolucjonizuje sposób podłączania i komunikacji z czujnikami. Każdy czujnik posiada unikalny 64-bitowy numer, co umożliwia precyzyjną identyfikację na magistrali.
System wykorzystuje pojedynczą linię danych do przesyłania informacji. Najważniejszą zaletą jest możliwość zasilania urządzeń bezpośrednio z linii danych. To znacznie upraszcza instalację. DS18B20 to najpopularniejszy przedstawiciel tej technologii.
Najważniejsze informacje:- Komunikacja przez jeden przewód znacząco upraszcza instalację
- Możliwość podłączenia wielu czujników do jednej magistrali
- Zasilanie bezpośrednio z linii danych (tryb pasożytniczy)
- Szeroki zakres zastosowań: od systemów domowych po przemysłowe
- Dokładność pomiaru temperatury do ±0,5°C (DS18B20)
- Kompatybilność z popularnymi platformami jak Arduino i Raspberry Pi
Czym jest technologia 1-Wire?
Czujniki 1-Wire to innowacyjne rozwiązanie stworzone przez firmę Maxim Integrated w latach 90-tych. System ten wykorzystuje unikalną architekturę komunikacji, pozwalającą na przesyłanie danych przez pojedynczy przewód. Technologia 1-Wire zrewolucjonizowała sposób podłączania czujników, eliminując potrzebę stosowania złożonych instalacji.
W sercu systemu znajduje się magistrala 1-Wire, która umożliwia dwukierunkową komunikację między urządzeniami. Każde urządzenie może być zasilane bezpośrednio z linii danych, co znacznie upraszcza instalację. Technologia ta jest szczególnie popularna w systemach pomiarowych i automatyce domowej.
Każdy czujnik temperatury dallas posiada fabryczne zaprogramowany, unikalny 64-bitowy numer seryjny. Ten identyfikator pozwala na precyzyjną komunikację z konkretnym urządzeniem na magistrali.
- Komunikacja przez pojedynczy przewód
- Możliwość podłączenia do 100 urządzeń na jednej magistrali
- Zasilanie pasożytnicze z linii danych
- Unikalna adresacja każdego urządzenia
Zasada działania magistrali 1-Wire
Komunikacja w systemie 1-Wire opiera się na protokole master-slave. Master inicjuje i kontroluje komunikację, podczas gdy slave (czujniki) odpowiadają na żądania. Transmisja danych odbywa się w ściśle określonych przedziałach czasowych.
Moduł czujnika 1-Wire wykorzystuje dwa stany logiczne - niski i wysoki. Zmiana stanu następuje poprzez ściągnięcie linii do masy lub jej zwolnienie. Każda transmisja rozpoczyna się od zresetowania magistrali.
| Parametr | Tryb standardowy | Tryb pasożytniczy |
|---|---|---|
| Zasilanie | Zewnętrzne | Z linii danych |
| Liczba przewodów | 3 | 2 |
| Niezawodność | Wysoka | Średnia |
Takie rozwiązanie znacząco upraszcza proces instalacji systemu pomiarowego. Eliminacja dodatkowych przewodów redukuje koszty i czas montażu.
Popularne czujniki wykorzystujące technologię 1-Wire
Najpopularniejszym przedstawicielem jest czujnik DS18B20, oferujący pomiar temperatury w zakresie od -55°C do +125°C. 1-Wire termometr cyfrowy DS18B20 charakteryzuje się wysoką dokładnością ±0.5°C. Drugim popularnym modelem jest DHT22, który dodatkowo mierzy wilgotność powietrza.
| Model | Zakres pomiarowy | Dokładność | Rozdzielczość |
|---|---|---|---|
| DS18B20 | -55°C do +125°C | ±0.5°C | 9-12 bit |
| DHT22 | -40°C do +80°C | ±0.5°C | 12 bit |
| Si7021 | -40°C do +85°C | ±0.4°C | 14 bit |
Jak podłączyć czujnik 1-Wire?
Instalacja czujnika 1-Wire wymaga minimum okablowania. Potrzebujemy jedynie przewodu danych (DQ) oraz masy (GND).
W trybie pasożytniczym zasilanie pobierane jest bezpośrednio z linii danych. Przy większych odległościach warto rozważyć dodatkowe zasilanie.

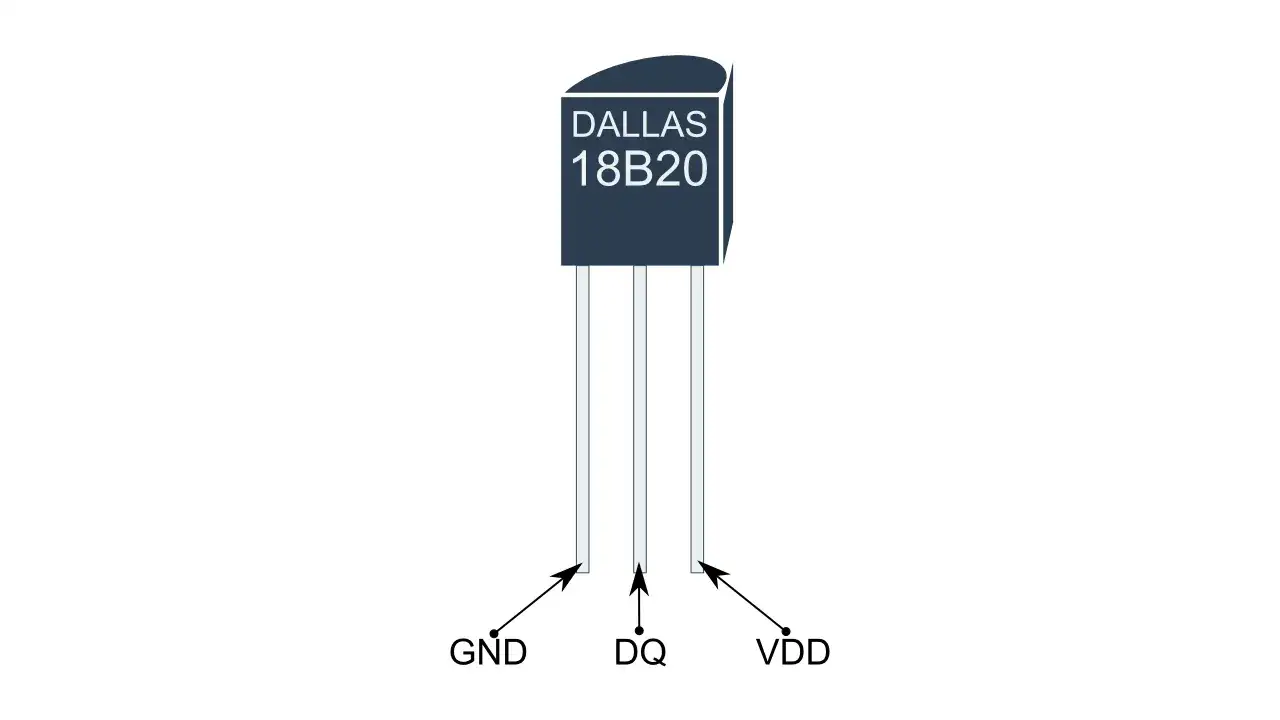

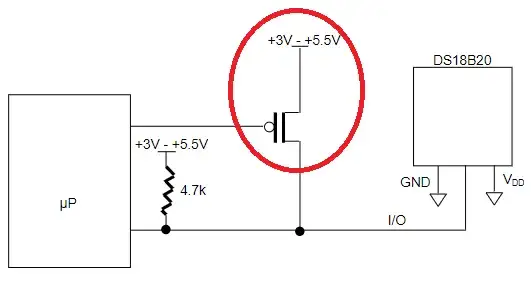

Podłączenie do mikrokomputera wymaga zastosowania rezystora podciągającego 4.7kΩ. Rezystor stabilizuje komunikację na magistrali.
- Sprawdź polaryzację czujnika
- Podłącz linię danych (DQ) do pinu mikrokomputera
- Dołącz rezystor podciągający 4.7kΩ
- Połącz masę (GND) z masą mikrokomputera
- Opcjonalnie podłącz zewnętrzne zasilanie
Najczęstszym błędem jest pominięcie rezystora podciągającego. Brak stabilizacji linii może powodować problemy z komunikacją.
Zastosowania czujników 1-Wire w przemyśle
Czujniki 1-Wire znajdują szerokie zastosowanie w procesach przemysłowych. Monitoring temperatur w halach produkcyjnych stał się prostszy dzięki możliwości łączenia wielu punktów pomiarowych. Termometry cyfrowe 1-Wire sprawdzają się w przemyśle spożywczym, gdzie precyzja pomiaru jest kluczowa.
Przemysł farmaceutyczny wykorzystuje czujniki temperatury dallas do monitorowania warunków przechowywania leków. System pozwala na ciągłą rejestrację danych z wielu punktów jednocześnie. Dane są archiwizowane i analizowane pod kątem zgodności z normami.
Zaawansowane systemy monitoringu wykorzystują możliwość łączenia czujników w rozległe sieci. Centrale alarmowe mogą odbierać dane z setek punktów pomiarowych.
Integracja z systemami SCADA umożliwia wizualizację danych w czasie rzeczywistym. Operatorzy mają stały dostęp do aktualnych odczytów.
Automatyka przemysłowa wykorzystuje moduły czujników 1-Wire do sterowania procesami technologicznymi. Precyzyjne pomiary temperatury pozwalają na optymalizację procesów produkcyjnych. System może automatycznie reagować na przekroczenie zadanych progów temperaturowych.
Czujniki 1-Wire w inteligentnym domu
Systemy smart home chętnie wykorzystują czujniki 1-Wire do kontroli temperatury. Integracja z systemami ogrzewania pozwala na automatyczne sterowanie komfortem cieplnym. Możliwość tworzenia stref temperaturowych zwiększa efektywność energetyczną.
Monitoring wilgotności przy użyciu czujników 1-Wire zabezpiecza przed zawilgoceniem pomieszczeń. System może automatycznie uruchamiać wentylację przy przekroczeniu zadanych progów. Dane historyczne pomagają w optymalizacji parametrów środowiskowych.
Czujniki temperatury 1-Wire sprawdzają się w systemach ogrodniczych. Automatyczne sterowanie szklarniami czy systemami nawadniania staje się proste i niezawodne. Precyzyjne pomiary pozwalają na tworzenie optymalnych warunków dla roślin.
Integracja z popularnymi systemami automatyki domowej jest intuicyjna. Platformy takie jak Home Assistant czy OpenHAB oferują gotowe moduły obsługi.
Możliwość zdalnego monitoringu poprzez aplikacje mobilne zwiększa komfort użytkowania. Użytkownik ma stały dostęp do danych z dowolnego miejsca.
Zalety i ograniczenia technologii 1-Wire
Czujniki 1-Wire wyróżniają się prostotą instalacji i niskimi kosztami wdrożenia. Możliwość podłączenia wielu urządzeń do jednej magistrali znacząco redukuje ilość potrzebnego okablowania. System jest wyjątkowo elastyczny i skalowalny.
Magistrala 1-Wire zapewnia niezawodną komunikację na dystansie do 100 metrów. Unikalny adres każdego urządzenia eliminuje konflikty w komunikacji. Tryb pasożytniczy upraszcza instalację poprzez eliminację dodatkowego zasilania.
Ograniczeniem może być relatywnie niska prędkość transmisji danych. Standardowa szybkość komunikacji wynosi 15,4 kbps.
Przy dużych odległościach lub znacznej liczbie urządzeń mogą pojawić się problemy z komunikacją. W takich przypadkach konieczne jest zastosowanie wzmacniaczy sygnału.
Przyszłość technologii rysuje się obiecująco dzięki rosnącemu zapotrzebowaniu na systemy IoT. Czujniki 1-Wire pozostają atrakcyjnym wyborem dla projektów wymagających prostoty i niezawodności.
Kompatybilność z różnymi platformami
Arduino oferuje bogate biblioteki do obsługi czujników DS18B20. Implementacja protokołu 1-Wire jest prosta i dobrze udokumentowana.
Programowanie układów pomiarowych na Arduino sprowadza się do wykorzystania gotowych funkcji. Społeczność aktywnie rozwija nowe narzędzia i przykłady zastosowań.
Raspberry Pi doskonale radzi sobie z obsługą magistrali 1-Wire. System Linux oferuje wbudowane sterowniki do komunikacji z czujnikami.
Konfiguracja sprowadza się do aktywacji odpowiedniego interfejsu w systemie. Python udostępnia gotowe biblioteki do odczytu danych.
ESP8266 i ESP32 coraz częściej wykorzystują czujniki 1-Wire w projektach IoT. NodeMCU wprowadził wsparcie dla protokołu w swoim firmware. Mikrokontrolery STM32 oferują sprzętową obsługę protokołu 1-Wire.
Technologia 1-Wire - klucz do nowoczesnych systemów pomiarowych
Czujniki 1-Wire stanowią przełomowe rozwiązanie w dziedzinie systemów pomiarowych, oferując unikalną kombinację prostoty i funkcjonalności. Dzięki komunikacji po jednym przewodzie i możliwości zasilania pasożytniczego, instalacja staje się znacznie prostsza i tańsza niż w przypadku tradycyjnych rozwiązań.
Największą zaletą systemu jest możliwość łączenia nawet 100 urządzeń na jednej magistrali, przy zachowaniu precyzyjnej identyfikacji każdego z nich. Czujniki temperatury 1-Wire, z modelem DS18B20 na czele, oferują wysoką dokładność pomiarów rzędu ±0.5°C, co sprawdza się zarówno w zastosowaniach przemysłowych, jak i domowych.
Kompatybilność z popularnymi platformami jak Arduino, Raspberry Pi czy ESP32, w połączeniu z bogatymi bibliotekami programistycznymi, czyni technologię 1-Wire doskonałym wyborem dla projektów IoT i automatyki. Mimo pewnych ograniczeń, takich jak relatywnie niska prędkość transmisji, system pozostaje atrakcyjnym rozwiązaniem dla projektów wymagających niezawodnego monitoringu temperatur i innych parametrów środowiskowych.
