Dobór odpowiedniego opornika (rezystora) jest fundamentalny przy konstrukcji obwodów z diodami LED. To właśnie ten niepozorny element chroni diodę przed przepaleniem, kontrolując przepływ prądu. Prawidłowy dobór rezystora wymaga znajomości dwóch kluczowych parametrów diody LED: napięcia przewodzenia oraz prądu przewodzenia.
Wartość opornika nie jest przypadkowa - wynika z prostych obliczeń matematycznych, które uwzględniają napięcie zasilania oraz charakterystykę diody. Zbyt mała wartość rezystora może uszkodzić diodę, podczas gdy zbyt duża spowoduje, że będzie świecić zbyt słabo.
Najważniejsze informacje:- Opornik jest niezbędny do bezpiecznej pracy diody LED
- Napięcie przewodzenia diod LED waha się od 1.8V do 3.6V
- Standardowy prąd przewodzenia to 20-30 mA
- Do obliczenia wartości opornika potrzebujemy znać napięcie zasilania oraz parametry diody
- Zawsze lepiej wybrać rezystor o nieco większej wartości niż obliczona
- Należy sprawdzić też moc wydzielaną na rezystorze
Po co stosować opornik do LED?
Opornik do LED jest kluczowym zabezpieczeniem diody przed przepaleniem. Stosowanie rezystora do diody LED pozwala kontrolować przepływ prądu przez obwód. Ten niepozorny element znacząco wydłuża żywotność diody LED.
Brak opornika prowadzi do natychmiastowego przepalenia diody. Niekontrolowany przepływ prądu może uszkodzić nie tylko diodę, ale też źródło zasilania. Konsekwencje pominięcia tego elementu są kosztowne i niebezpieczne.
Parametry diod LED - co musisz wiedzieć przed obliczeniami?

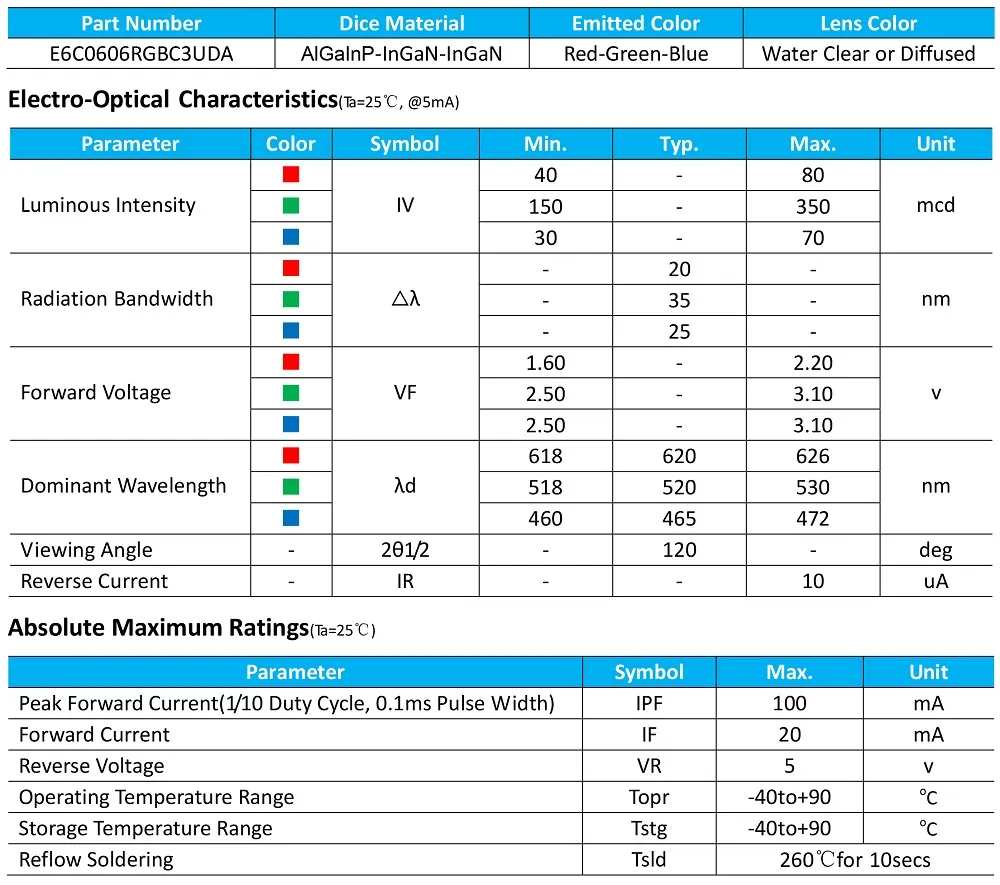

Przed przystąpieniem do obliczania opornika LED niezbędna jest znajomość dwóch kluczowych parametrów. To napięcie przewodzenia oraz maksymalny prąd przewodzenia.
| Kolor diody | Napięcie przewodzenia | Typowy prąd |
|---|---|---|
| Czerwony | 1.8-2.2V | 20mA |
| Żółty | 2.0-2.4V | 20mA |
| Zielony | 2.0-2.4V | 20mA |
| Niebieski | 3.0-3.6V | 20mA |
| Biały | 3.0-3.6V | 20mA |
Znajomość tych parametrów jest fundamentalna dla prawidłowego doboru rezystora do diody LED. Wartości te różnią się w zależności od koloru i typu diody.

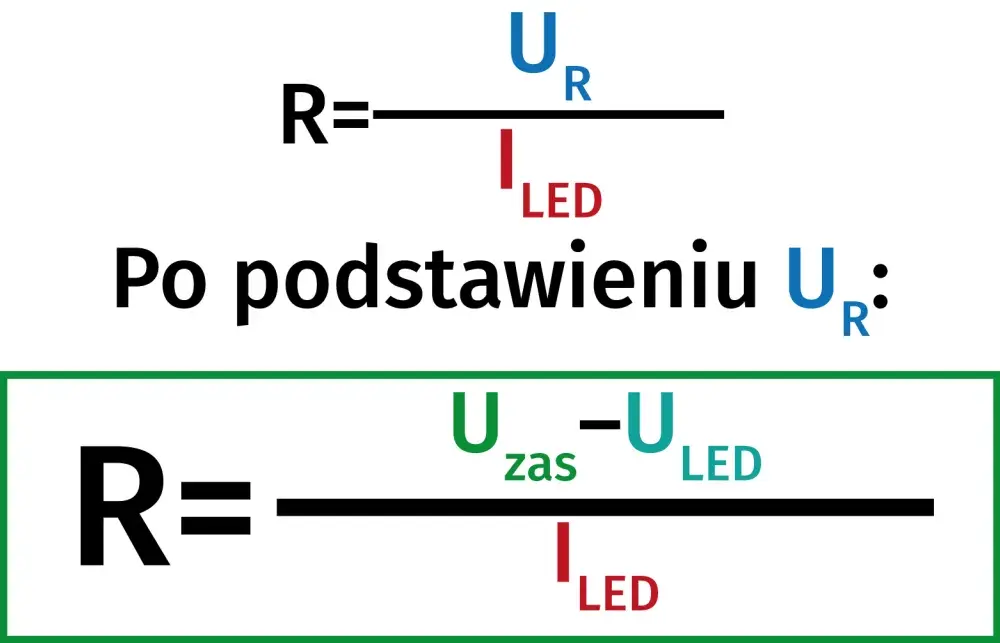

Wzór na obliczanie wartości opornika - krok po kroku
Jak dobrać opornik do LED? Wykorzystamy do tego prosty wzór matematyczny. Jego znajomość pozwoli nam precyzyjnie dobrać odpowiednią wartość.
- Uzas - napięcie zasilania (np. bateria 9V)
- Ud - napięcie przewodzenia diody LED
- Id - prąd przewodzenia (typowo 20mA = 0.02A)
- R - szukana wartość rezystora w omach (Ω)
Ten wzór pozwala obliczyć wartość rezystora LED dla dowolnej diody. To uniwersalna formuła sprawdza się zarówno przy zasilaniu bateryjnym, jak i sieciowym. Pamiętajmy, że prąd zawsze podajemy w amperach.
Przykład obliczania opornika do czerwonej diody LED
Weźmy czerwoną diodę LED zasilaną z baterii 9V. Dioda ma napięcie przewodzenia 2V.
Zakładamy standardowy prąd przewodzenia 20mA. Podstawiamy dane do wzoru:
- R = (9V - 2V) / 0.02A
- R = 7V / 0.02A
- R = 350Ω
Jak obliczyć moc rezystora?
Po obliczeniu rezystancji, musimy sprawdzić wymaganą moc opornika do LED. Używamy do tego prostego wzoru na moc: P = U × I.
Dla naszego przykładu: P = 7V × 0.02A = 0.14W. Oznacza to, że potrzebujemy rezystor o mocy minimum 0.25W. Jest to standardowa wartość, łatwo dostępna w sklepach.
Standardowe moce rezystorów - którą wybrać?
Rezystory dostępne są w kilku standardowych mocach. Najpopularniejsze to 0.25W, 0.5W oraz 1W.
| Moc rezystora | Zastosowanie |
|---|---|
| 0.25W | Większość projektów LED |
| 0.5W | Diody dużej mocy |
| 1W | Projekty wysokoprądowe |
Dla standardowych diod LED w zupełności wystarczy rezystor 0.25W. Przy diodach wysokoprądowych warto sięgnąć po mocniejsze warianty.
Najczęstsze błędy przy doborze opornika
Pomijanie opornika do LED to najpoważniejszy i najczęstszy błąd konstruktorów. Brak odpowiedniego rezystora do diody LED prowadzi do natychmiastowego przepalenia diody.
Nieuwzględnienie mocy rezystora może prowadzić do jego przegrzania. Zbyt słaby rezystor będzie się nagrzewał, co w skrajnych przypadkach może doprowadzić do jego uszkodzenia.
- Błąd 1: Używanie za małej wartości rezystora - skutkuje zbyt dużym prądem i szybszym zużyciem diody
- Błąd 2: Nieprawidłowe obliczenie mocy - prowadzi do przegrzewania się elementu
- Błąd 3: Pomijanie sprawdzenia napięcia przewodzenia diody - skutkuje niewłaściwym doborem wartości rezystora
Praktyczne wskazówki przy montażu
Przy lutowaniu opornika do LED zachowaj szczególną ostrożność. Zbyt długie podgrzewanie może uszkodzić zarówno rezystor, jak i diodę.
Polaryzacja diody LED jest kluczowa dla prawidłowego działania układu. Dłuższa nóżka to anoda (+), krótsza to katoda (-), a rezystor do diody LED może być podłączony z dowolnej strony.
Przed ostatecznym montażem warto przetestować układ na płytce stykowej. Pozwoli to uniknąć niepotrzebnego lutowania i potencjalnych uszkodzeń komponentów.
Dobór opornika do LED - co musisz zapamiętać?
Dobór rezystora do diody LED nie musi być skomplikowany, jeśli pamiętasz o trzech kluczowych elementach. Po pierwsze, zawsze sprawdź napięcie przewodzenia diody - różni się ono w zależności od koloru (od 1.8V dla czerwonej do 3.6V dla niebieskiej). Po drugie, standardowy prąd przewodzenia to zazwyczaj 20mA. Po trzecie, użyj wzoru R = (Uzas - Ud) / Id do obliczenia wartości rezystora.
Bezpieczeństwo twojej diody LED zależy od prawidłowego doboru mocy rezystora. Dla większości zastosowań wystarczy standardowy rezystor 0.25W. Zawsze wybieraj wartość większą niż obliczona - lepiej, żeby dioda świeciła minimalnie słabiej, niż miałaby ulec uszkodzeniu.
Pamiętaj, że brak opornika do LED lub jego niewłaściwa wartość to prosta droga do uszkodzenia diody. Warto poświęcić kilka minut na obliczenia i prawidłowy montaż, by cieszyć się długotrwałym i bezawaryjnym działaniem swojego projektu.
