System odbiornika podczerwieni (IR) z Arduino to popularny układ elektroniczny służący do zdalnego sterowania urządzeniami. Składa się z odbiornika IR (najczęściej model TSOP312) oraz płytki Arduino. Moduł działa na częstotliwości 38 kHz, skutecznie filtrując zakłócenia z otoczenia. Fotodioda w odbiorniku zamienia sygnały podczerwone na elektryczne. Te z kolei są przetwarzane przez Arduino na dane binarne.
Konstrukcja układu jest prosta. Wymaga jedynie trzech połączeń: zasilania (5V), masy (GND) i sygnału wyjściowego (OUT). Programowanie odbywa się przez bibliotekę IRremote, która znacznie ułatwia obsługę sygnałów z pilotów.
Najważniejsze informacje:- Odbiornik IR przekształca sygnały podczerwone w elektryczne
- Częstotliwość pracy to 38 kHz - eliminuje zakłócenia
- Wymagane są tylko 3 połączenia z Arduino (VCC, GND, OUT)
- Do programowania służy biblioteka IRremote
- System może odczytywać kody z dowolnych pilotów IR
- Znajduje zastosowanie w sterowaniu urządzeniami domowymi
- Idealny do nauki podstaw elektroniki i programowania
Potrzebne komponenty do budowy odbiornika IR
Budowa odbiornika IR dla Arduino wymaga kilku podstawowych elementów. Montaż układu jest prosty i idealny dla początkujących elektroników.
- Płytka Arduino UNO lub Nano - podstawowy mikrokontroler służący do obsługi sygnałów IR
- Moduł IR Arduino (TSOP312 lub podobny) - element odbierający sygnały podczerwieni, pracujący na częstotliwości 38kHz
- Przewody połączeniowe typu żeńsko-męskie - minimum 3 sztuki do podstawowego podłączenia
- Płytka stykowa - ułatwia prototypowanie i testowanie układu
- Dowolny pilot na podczerwień - do testowania działania układu
Z tymi elementami możesz rozpocząć budowę własnego systemu sterowania na podczerwień.

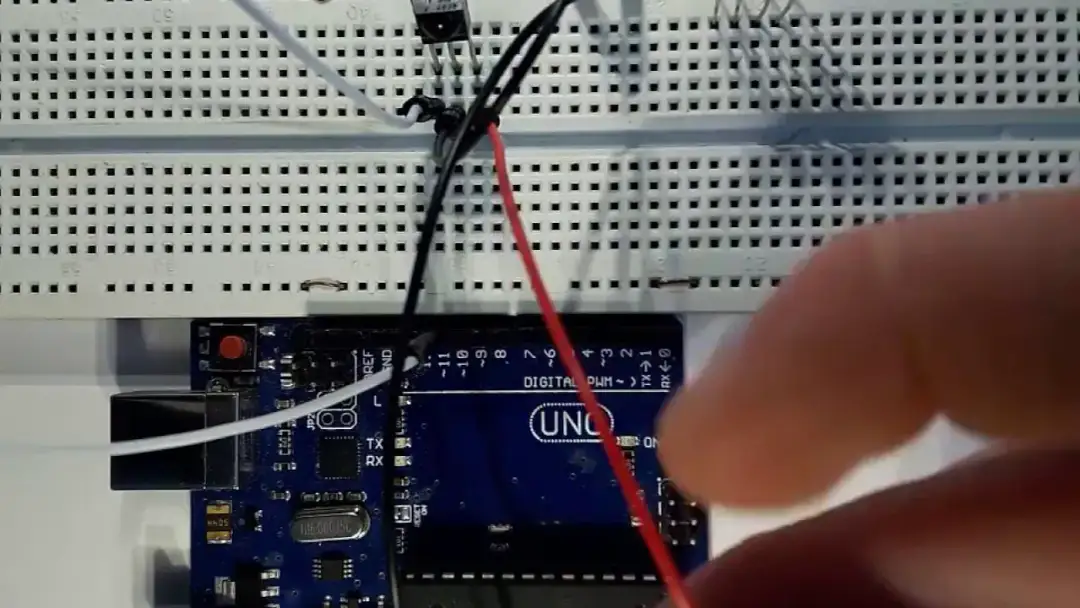

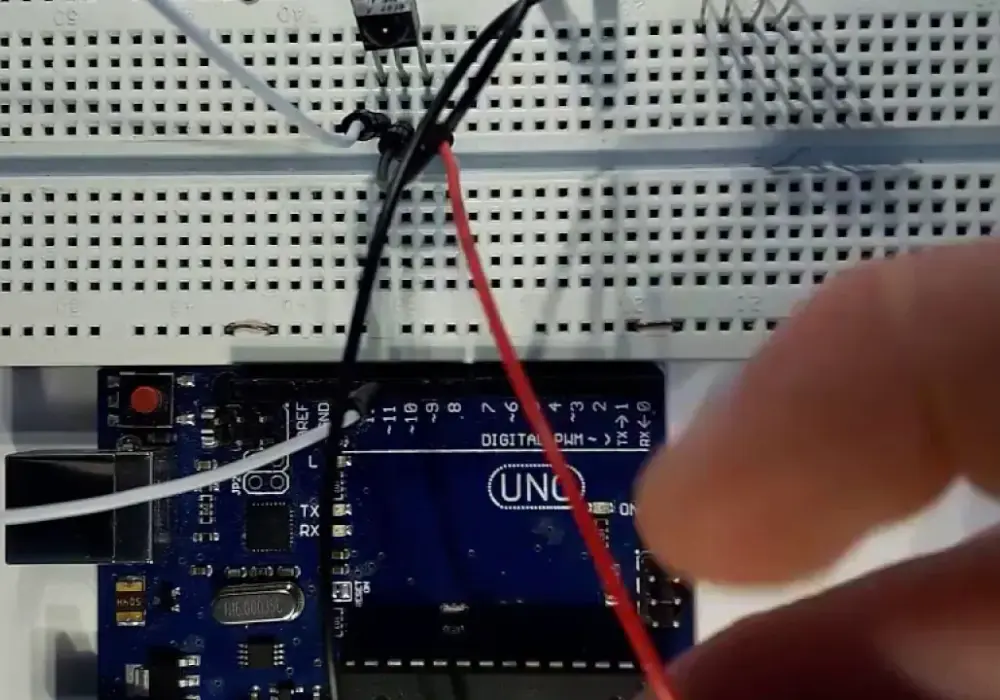

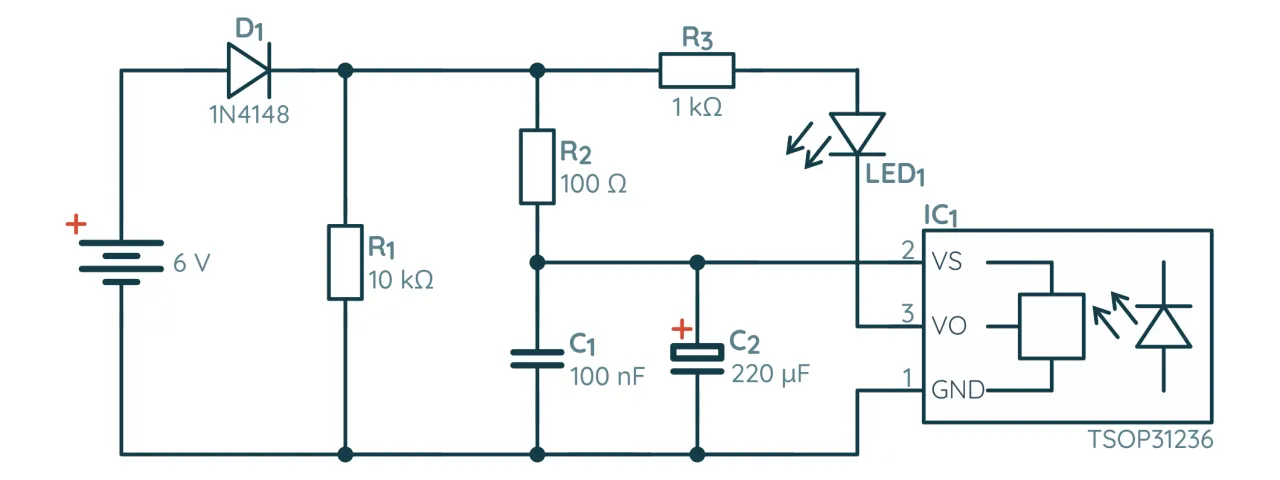

Schemat podłączenia odbiornika IR do Arduino
Arduino sterowanie pilotem wymaga prawidłowego podłączenia trzech pinów odbiornika. Moduł IR potrzebuje zasilania 5V, uziemienia oraz pinu do przesyłania danych. Połączenia są proste i trudno je pomylić.
| Pin odbiornika | Pin Arduino | Opis połączenia |
| VCC | 5V | Zasilanie modułu |
| GND | GND | Masa układu |
| OUT | Pin 7 | Sygnał danych |
Przed uruchomieniem sprawdź dokładnie polaryzację modułu IR. Złe podłączenie może uszkodzić odbiornik.
Upewnij się, że wszystkie przewody są stabilnie zamocowane w płytce stykowej.
Instalacja biblioteki IRremote
Arduino dekoder IR wymaga odpowiedniej biblioteki do działania. Otwórz Arduino IDE i przejdź do Szkic > Dołącz bibliotekę > Zarządzaj bibliotekami. Wpisz "IRremote" w polu wyszukiwania. Wybierz najnowszą wersję biblioteki IRremote i kliknij "Instaluj".
Po instalacji zrestartuj Arduino IDE. Sprawdź czy biblioteka jest widoczna w menu Przykłady.
Dlaczego warto używać biblioteki IRremote?
Arduino IR receiver potrzebuje specjalistycznego oprogramowania do dekodowania sygnałów. Biblioteka IRremote znacznie upraszcza proces obsługi sygnałów podczerwieni i oferuje gotowe funkcje do ich przetwarzania. Jest regularnie aktualizowana i wspierana przez społeczność.
- Obsługa wielu protokołów IR
- Gotowe funkcje dekodujące
- Prosta implementacja w kodzie
- Bogata dokumentacja i przykłady
Program do obsługi odbiornika IR
Arduino czujnik podczerwieni wymaga prostego kodu do działania. Poniższy program pozwala na odczytywanie i wyświetlanie kodów z pilota.
```cpp #includeProgram inicjalizuje moduł IR Arduino na pinie 7. Gdy odbierze sygnał, wyświetla jego kod w monitorze szeregowym. Automatycznie przygotowuje się na kolejny sygnał.
Modyfikacja kodu pod własne potrzeby
Podstawowy kod można łatwo dostosować do własnych projektów. Możesz dodać obsługę diod LED, przekaźników czy innych elementów wykonawczych. Program można rozbudować o własne funkcje reagujące na konkretne kody z pilota.
```cpp if (results.value == 0xFF30CF) { // Przykład dla przycisku "1" digitalWrite(LED_PIN, HIGH); } ``` ```cpp switch(results.value) { // Przykład dla wielu przycisków case 0xFF30CF: digitalWrite(13, HIGH); break; case 0xFF18E7: digitalWrite(13, LOW); break; } ```Uruchomienie i testowanie układu
Wgraj program do Arduino i otwórz Monitor Szeregowy (9600 baud). Skieruj pilota w stronę odbiornika IR dla Arduino i naciśnij dowolny przycisk. Na ekranie powinny pojawić się kody w formacie szesnastkowym. Zapisz kody odpowiadające poszczególnym przyciskom. Jeśli wszystko działa, możesz zacząć modyfikować program pod własne potrzeby. Sprawdź działanie z różnych odległości i kątów.
Przetestuj układ z różnymi pilotami. Pamiętaj, że nie każdy pilot będzie kompatybilny. Spróbuj z pilotem od telewizora lub klimatyzacji.
Rozwiązywanie typowych problemów
Podczas pracy z arduino pilot na podczerwień mogą pojawić się typowe problemy. Większość z nich ma proste rozwiązania.
| Problem | Rozwiązanie |
| Brak odczytu sygnału | Sprawdź połączenia i zasilanie modułu |
| Błędne kody | Zweryfikuj prędkość komunikacji szeregowej |
| Niestabilne działanie | Oddal źródła zakłóceń świetlnych |
| Mały zasięg | Sprawdź baterie w pilocie |
| Ciągłe błędy odczytu | Użyj kondensatora 100µF przy zasilaniu |
Praktyczne zastosowania odbiornika IR
Arduino sterowanie pilotem otwiera wiele możliwości automatyzacji. Możesz stworzyć własny system sterowania oświetleniem, klimatyzacją czy sprzętem RTV. Odbiornik IR sprawdzi się również w projektach robotycznych.
Popularne projekty obejmują sterowanie taśmami LED, kontrolę serwomechanizmów, automatyczne rolety czy muzyczne szkatuły. System można rozbudować o wyświetlacz LCD pokazujący aktualny stan urządzenia. Możliwości są praktycznie nieograniczone.
Tworzenie własnych systemów sterowania IR to świetny sposób na naukę elektroniki i programowania. Warto zacząć od prostych projektów i stopniowo je rozbudowywać.
Co powinieneś wiedzieć o odbiorniku IR do Arduino
Budowa systemu z odbiornikiem IR dla Arduino to prosty projekt, który wymaga jedynie podstawowych elementów: płytki Arduino, modułu TSOP312 oraz kilku przewodów połączeniowych. Kluczem do sukcesu jest prawidłowe podłączenie trzech pinów (VCC, GND, OUT) oraz instalacja biblioteki IRremote, która znacząco upraszcza proces programowania.
Przykładowy kod dostępny w artykule pozwala na szybkie uruchomienie modułu IR Arduino i rozpoczęcie eksperymentów ze zdalnym sterowaniem. Większość napotkanych problemów, takich jak brak odczytu czy niestabilne działanie, można łatwo rozwiązać poprzez sprawdzenie połączeń lub eliminację źródeł zakłóceń.
System arduino sterowanie pilotem może być podstawą wielu ciekawych projektów - od prostego sterowania diodami LED po zaawansowane systemy automatyki domowej. Warto zacząć od podstawowej konfiguracji, a następnie stopniowo rozbudowywać projekt według własnych potrzeb, korzystając z przykładów modyfikacji kodu przedstawionych w artykule.
