Jak poprawnie odliczać czas w Arduino: 5 skutecznych sposobów i metod

Jak poprawnie odliczać czas w Arduino: 5 skutecznych sposobów i metod
Autor Tomasz Krzyśko
Tomasz Krzyśko

28 października 2024

Odliczanie czasu w Arduino to kluczowy element wielu projektów elektronicznych. Możemy je zrealizować na kilka różnych sposobów, korzystając z wbudowanych funkcji czasowych. Najprostsze metody wykorzystują funkcje millis() oraz delay(), ale dostępne są także bardziej zaawansowane rozwiązania.

Arduino oferuje różne narzędzia do precyzyjnego mierzenia i kontrolowania czasu. Od prostego opóźnienia wykonania programu, przez mikrosekundowe pomiary, aż po zaawansowane przerwania czasowe. Wybór odpowiedniej metody zależy od konkretnych wymagań projektu.

Najważniejsze informacje:
  • Arduino posiada wbudowane funkcje do obsługi czasu: millis(), delay() i micros()
  • Można tworzyć zarówno proste timery, jak i precyzyjne systemy odmierzania czasu
  • Dostępne są różne metody wizualizacji czasu, np. przez wyświetlacze TM1637
  • Przerwania czasowe pozwalają na odmierzanie czasu bez blokowania głównej pętli programu
  • Wybór metody zależy od wymagań projektu i potrzebnej dokładności

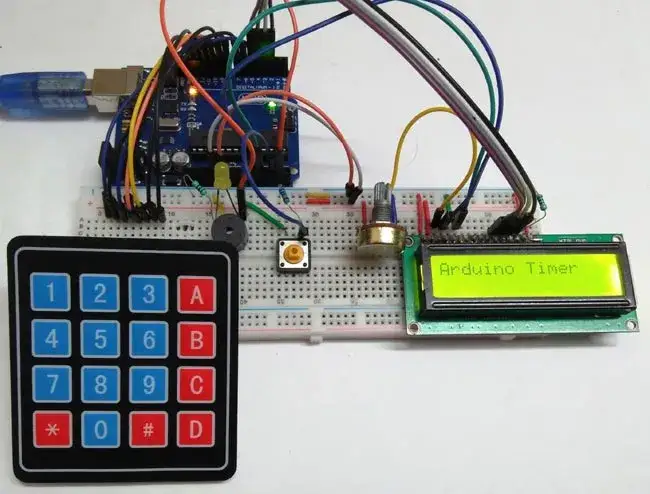

Czego potrzebujesz do stworzenia timera w Arduino?

Timer Arduino wymaga odpowiedniego zestawu komponentów do prawidłowego działania. Płytka Arduino Uno lub Nano stanowi serce całego projektu, zapewniając niezbędne funkcje czasowe. Do wizualizacji odliczania czasu w Arduino najczęściej wykorzystuje się wyświetlacz TM1637, który pozwala na czytelne przedstawienie upływającego czasu.

Precyzyjne odliczanie czasu Arduino można również zrealizować przy pomocy wbudowanych diod LED. Prosta konstrukcja licznika czasu Arduino wykorzystuje rezystory do zabezpieczenia diod. Dodatkowo, przyciski pozwalają na kontrolę funkcji start/stop/reset.

  • Arduino Uno lub Nano
  • Wyświetlacz TM1637 4-cyfrowy
  • 2x przycisk taktowy
  • 2x rezystor 10kΩ (do przycisków)
  • Przewody połączeniowe
  • Płytka stykowa

Funkcja millis() - podstawa odmierzania czasu

Funkcja odliczania czasu Arduino millis() to podstawowe narzędzie do mierzenia upływu czasu. Zwraca ona liczbę milisekund od momentu uruchomienia programu. Jest idealna do tworzenia prostego minutnika Arduino.

Unikalna cecha millis() polega na tym, że nie blokuje wykonywania pozostałych funkcji programu. Dzięki temu timer Arduino może równocześnie obsługiwać inne zadania, takie jak odczyt przycisków czy sterowanie diodami LED.

Funkcja ta automatycznie zlicza czas w tle działania programu. Wartość millis() przepełnia się po około 50 dniach, co należy uwzględnić w długotrwałych projektach.

```cpp unsigned long startTime = 0; // Zmienna przechowująca czas startu const long interval = 1000; // Interwał czasowy (1 sekunda) void loop() { unsigned long currentTime = millis(); // Aktualny czas if (currentTime - startTime >= interval) { startTime = currentTime; // Aktualizacja czasu startu // Wykonaj akcję co sekundę } } ```

Zegarek Arduino oparty na millis() świetnie sprawdza się w projektach wymagających precyzyjnego odmierzania krótkich odcinków czasu. Funkcja jest szczególnie przydatna w systemach automatyki domowej, gdzie potrzebujemy regularnego wykonywania określonych zadań.

Implementacja zegara Arduino z wykorzystaniem millis() pozwala na tworzenie złożonych harmonogramów działań. W praktyce sprawdza się w sterowaniu oświetleniem, systemach nawadniania czy automatycznych karmnikach dla zwierząt.

Wykorzystanie delay() w projektach czasowych

Funkcja delay() stanowi najprostszą metodę tworzenia opóźnień w programie Arduino. Jest łatwa w użyciu i idealna dla początkujących programistów, którzy stawiają pierwsze kroki w tworzeniu prostych timerów Arduino. Niestety, jej główną wadą jest blokowanie wykonywania pozostałego kodu podczas odliczania czasu.

Zastosowanie delay() sprawdza się w prostych projektach, gdzie nie wymagamy równoległego wykonywania innych zadań. Funkcja ta jest bardzo precyzyjna w krótkich okresach czasu i nie wymaga skomplikowanych obliczeń. Jednak w zaawansowanych projektach może powodować problemy z responsywnością urządzenia.

```cpp void loop() { digitalWrite(LED_PIN, HIGH); // Włącz diodę LED delay(1000); // Czekaj 1 sekundę digitalWrite(LED_PIN, LOW); // Wyłącz diodę LED delay(1000); // Czekaj 1 sekundę } ```
Uwaga! Kiedy unikać delay() - W projektach wymagających obsługi wielu zadań jednocześnie - Gdy potrzebujemy responsywnej reakcji na przyciski - W systemach czasu rzeczywistego - Przy komunikacji z innymi urządzeniami

Precyzyjne pomiary z funkcją micros()

Funkcja micros() zapewnia najwyższą precyzję odliczania czasu w Arduino, mierząc czas w mikrosekundach. Jest niezbędna w projektach wymagających bardzo dokładnych pomiarów, takich jak systemy pomiarowe czy profesjonalne stopery Arduino.

Timer Arduino wykorzystujący micros() sprawdza się w pomiarach krótkich impulsów. Funkcja ta jest szczególnie przydatna przy mierzeniu prędkości silników czy czasie przelotu fal ultradźwiękowych.

```cpp unsigned long startMicros = 0; const long interval = 100000; // 0.1 sekundy w mikrosekundach void loop() { unsigned long currentMicros = micros(); if (currentMicros - startMicros >= interval) { startMicros = currentMicros; // Wykonaj precyzyjną akcję } } ```
Parametr micros() millis()
Jednostka czasu Mikrosekundy Milisekundy
Precyzja 4 mikrosekundy 1 milisekunda
Przepełnienie ~70 minut ~50 dni

Jak podłączyć wyświetlacz TM1637?

Wyświetlacz TM1637 to popularny moduł do wizualizacji odliczania czasu Arduino. Wymaga jedynie czterech połączeń z płytką Arduino: zasilanie (VCC), masa (GND), dane (DIO) oraz zegar (CLK).

Moduł TM1637 działa w standardzie komunikacji podobnym do I2C, co czyni go idealnym do budowy minutnika Arduino. Jest energooszczędny i posiada regulację jasności wyświetlania.

Programowanie wyświetlacza czasu

Implementacja zegara Arduino na wyświetlaczu TM1637 wymaga odpowiedniej konwersji czasu na format wyświetlania. Biblioteka TM1637Display oferuje szereg funkcji ułatwiających wyświetlanie cyfr i znaków specjalnych.

Wyświetlacz można wykorzystać do stworzenia licznika czasu Arduino w różnych formatach. Możemy wyświetlać czas w formacie MM:SS dla minutnika Arduino lub HH:MM dla zegara.

Obsługa kropek oddzielających cyfry wymaga specjalnych flag bitowych. Mrugająca kropka często służy jako wskaźnik aktywności timera Arduino.

```cpp #include #define CLK 2 #define DIO 3 TM1637Display display(CLK, DIO); unsigned long startTime = 0; const uint8_t COLON = 0x40; // Bit dla dwukropka void setup() { display.setBrightness(0x0f); startTime = millis(); } void loop() { unsigned long now = millis(); unsigned long elapsed = (now - startTime) / 1000; // Czas w sekundach int minutes = (elapsed / 60) % 60; int seconds = elapsed % 60; // Wyświetl czas w formacie MM:SS display.showNumberDecEx(minutes * 100 + seconds, COLON, true); } ```

Kod można łatwo zmodyfikować do różnych zastosowań odliczania czasu Arduino. Możemy dodać funkcje pauzy, resetu czy zmiany trybu wyświetlania, tworząc elastyczny stoper Arduino.

Przerwania czasowe w Arduino

Przerwania czasowe to zaawansowana metoda realizacji precyzyjnego odliczania czasu w Arduino. Działają one niezależnie od głównej pętli programu, zapewniając dokładne interwały czasowe. Wykorzystują wbudowane timery sprzętowe Arduino, co gwarantuje stabilność działania.

Konfiguracja przerwań wymaga odpowiedniego ustawienia rejestrów mikrokontrolera. Timer może działać w różnych trybach, oferując elastyczne możliwości odmierzania czasu. Najczęściej wykorzystywany jest Timer1 ze względu na jego 16-bitową rozdzielczość.

```cpp void setup() { cli(); // Wyłącz przerwania // Konfiguracja Timer1 TCCR1A = 0; TCCR1B = 0; TCNT1 = 0; OCR1A = 15624; // Dla przerwania co 1 sekundę TCCR1B |= (1 << WGM12) | (1 << CS12) | (1 << CS10); TIMSK1 |= (1 << OCIE1A); sei(); // Włącz przerwania } ISR(TIMER1_COMPA_vect) { // Kod wykonywany co sekundę } ```

Timer Arduino oparty na przerwaniach świetnie sprawdza się w projektach wymagających precyzyjnego wykonywania zadań. Jest idealny do zastosowań w automatyce przemysłowej czy systemach pomiarowych.

Przerwania pozwalają na tworzenie niezawodnego zegarka Arduino działającego w tle. Nie wpływają na wykonywanie innych funkcji programu, co jest kluczowe w złożonych aplikacjach.

Typowe problemy z timerem

Przepełnienie licznika to najczęstszy problem przy długotrwałym odliczaniu czasu w Arduino. Po około 50 dniach ciągłej pracy funkcja millis() resetuje się do zera, co może zakłócić działanie timera Arduino. Właściwa obsługa przepełnienia wymaga odpowiedniej implementacji w kodzie.

Niedokładności w odmierzaniu czasu mogą wynikać z nieprawidłowego użycia delay(). Stoper Arduino wykorzystujący tę funkcję może kumulować błędy czasowe. Dodatkowo, zbyt częste wywołania funkcji czasowych mogą obciążać procesor.

Problemy z debouncing'iem przycisków często wpływają na działanie minutnika Arduino. Drgania styków mogą powodować wielokrotne zliczanie czasu lub przypadkowe resety. Prawidłowa implementacja programowej eliminacji drgań jest kluczowa dla stabilności działania.

  • Problem: Kumulacja błędów czasowych Rozwiązanie: Użycie micros() zamiast millis() dla większej precyzji
  • Problem: Blokowanie programu przez delay() Rozwiązanie: Zastąpienie delay() przez millis()
  • Problem: Drgania przycisków Rozwiązanie: Implementacja debouncing'u
  • Problem: Przepełnienie licznika Rozwiązanie: Obsługa przepełnienia w kodzie
  • Problem: Nieregularne odświeżanie wyświetlacza Rozwiązanie: Użycie przerwań czasowych

Odpowiednie testowanie licznika czasu Arduino przed wdrożeniem jest kluczowe. Warto sprawdzić działanie timera w różnych warunkach i przy różnych interwałach czasowych.

Regularne sprawdzanie poprawności działania i kalibracja to podstawa niezawodnego zegara Arduino. Dobrą praktyką jest implementacja mechanizmów diagnostycznych w kodzie.

Optymalizacja kodu timera

Optymalizacja odliczania czasu Arduino zaczyna się od wyboru odpowiednich typów zmiennych. Używanie unsigned long dla zmiennych czasowych zapobiega problemom z przepełnieniem. Unikanie niepotrzebnych operacji matematycznych w pętli głównej znacząco poprawia wydajność.

Właściwa struktura kodu ma kluczowe znaczenie dla wydajności timera Arduino. Grupowanie podobnych operacji i minimalizacja wywołań funkcji czasowych zwiększa efektywność programu. Wykorzystanie stałych zamiast zmiennych dla wartości niezmiennych oszczędza pamięć RAM.

```cpp // Przed optymalizacją void loop() { if (millis() - lastTime > 1000) { lastTime = millis(); count++; display.showNumber(count); display.setBrightness(7); } } // Po optymalizacji const unsigned long INTERVAL = 1000; void loop() { unsigned long currentTime = millis(); if (currentTime - lastTime >= INTERVAL) { lastTime = currentTime; count++; updateDisplay(); } } ```

Zoptymalizowany kod zegarka Arduino działa szybciej i zużywa mniej zasobów. Właściwa optymalizacja może znacząco wpłynąć na dokładność odmierzania czasu i responsywność urządzenia.

Regularne profilowanie kodu pomaga identyfikować wąskie gardła w działaniu minutnika Arduino. Monitorowanie zużycia pamięci i czasu wykonania poszczególnych funkcji pozwala na ciągłe doskonalenie programu.

Co powinieneś zapamiętać o odliczaniu czasu w Arduino?

Odliczanie czasu w Arduino oferuje kilka sprawdzonych metod dostosowanych do różnych potrzeb projektowych. Najprostszą opcją jest funkcja delay(), która świetnie sprawdza się w podstawowych projektach, jednak blokuje wykonywanie innych zadań. Dla bardziej zaawansowanych zastosowań, funkcja millis() zapewnia elastyczne zarządzanie czasem bez blokowania programu.

Wybór odpowiedniej metody zależy od specyfiki projektu - micros() zapewnia najwyższą precyzję pomiaru, idealna dla stoperów Arduino, podczas gdy przerwania czasowe są niezastąpione w projektach wymagających niezawodnego działania w tle. Dodatkowo, wyświetlacz TM1637 znacząco ułatwia wizualizację timera Arduino, oferując czytelne wyświetlanie czasu w różnych formatach.

Kluczem do sukcesu jest unikanie typowych problemów, takich jak przepełnienie licznika czy drgania przycisków, oraz stosowanie odpowiednich praktyk optymalizacyjnych. Pamiętaj, że dobrze zoptymalizowany zegar Arduino to nie tylko precyzyjne odmierzanie czasu, ale także efektywne wykorzystanie zasobów mikrokontrolera.

Źródło:

[1]

https://www.instructables.com/Countdown-TimerMinutes-and-Seconds-With-Arduino-an/

[2]

https://deepbluembedded.com/arduino-timers/

[3]

https://plociennik.info/index.php/funkcje?start=4
