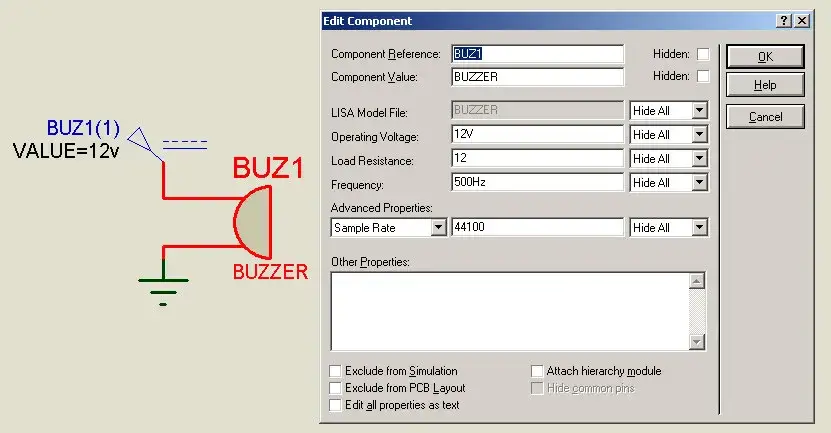

Połączenie buzzera z mikrokontrolerem ATmega otwiera szerokie możliwości w projektach elektronicznych. Buzzer, jako prosty generator dźwięku, może być sterowany przez mikrokontroler ATmega32 lub ATmega328P. To rozwiązanie znajduje zastosowanie w wielu systemach elektronicznych. Dostępne są dwa główne typy buzzerów: aktywny i pasywny. Każdy z nich ma swoje unikalne cechy i zastosowania.

Najważniejsze informacje:
  • Buzzer aktywny działa na napięciu stałym i generuje dźwięk o stałej częstotliwości
  • Buzzer pasywny wymaga sterowania PWM, ale oferuje różne tonacje dźwięku
  • Podłączenie wymaga odpowiedniej konfiguracji pinów mikrokontrolera
  • System może być rozbudowany o przyciski i obsługę przerwań
  • Główne zastosowania to systemy alarmowe, melodie i sygnalizacja zdarzeń
  • Programowanie buzzera jest stosunkowo proste i wymaga podstawowej znajomości ATmega

Rodzaje buzzerów do mikrokontrolera ATmega

Atmega buzzer występuje w dwóch podstawowych wariantach: aktywnym i pasywnym. Aktywny buzzer zawiera wbudowany generator, który wytwarza dźwięk po podaniu napięcia stałego. Ten typ jest idealny dla początkujących, ponieważ wymaga minimalnej konfiguracji.

Atmega generator dźwięku w wersji pasywnej oferuje większą kontrolę nad generowanym dźwiękiem. Wymaga on sygnału PWM do wytworzenia dźwięku, ale pozwala na tworzenie różnych tonów i atmega melodii. Pasywny buzzer sprawdza się lepiej w zaawansowanych projektach muzycznych.

Parametr Buzzer Aktywny Buzzer Pasywny
Sterowanie Napięcie stałe Sygnał PWM
Zastosowanie Proste alarmy, sygnalizacja Melodie, różne tony
Złożoność implementacji Niska Średnia

Niezbędne elementy do rozpoczęcia pracy

Do uruchomienia atmega sygnalizatora potrzebujemy kilku podstawowych komponentów elektronicznych. Najważniejszym elementem jest mikrokontroler ATmega, który będzie sterował buzzerem. Dodatkowo niezbędne będą elementy połączeniowe i zasilające.

  • Mikrokontroler ATmega32 lub ATmega328P
  • Buzzer (aktywny lub pasywny)
  • Płytka stykowa
  • Przewody połączeniowe
  • Zasilacz 5V
  • Rezystor 220Ω (dla buzzera aktywnego)

Podłączenie buzzera do mikrokontrolera

Przygotowanie atmega buzzera rozpoczynamy od sprawdzenia specyfikacji technicznej mikrokontrolera. Pin wyjściowy musi obsługiwać PWM, jeśli planujemy używać buzzera pasywnego.

Konfiguracja sprzętowa wymaga odpowiedniego ustawienia pinów w rejestrze DDR. Najczęściej używamy portu C lub D.

UWAGA: Sprawdź polaryzację buzzera! Nieprawidłowe podłączenie może uszkodzić komponenty. Pin dodatni (dłuższa nóżka) powinien być podłączony do wyjścia mikrokontrolera.

Podłączenie pinów wykonujemy według schematu: dodatni pin buzzera do wybranego pinu mikrokontrolera (np. PC7), a ujemny do masy (GND). W przypadku buzzera aktywnego dodajemy rezystor szeregowo z pinem dodatnim.

Konfiguracja portów wyjściowych

Rejestry DDR kontrolują kierunek przepływu danych na pinach. Ustawienie bitu na 1 oznacza tryb wyjściowy.

Timer/Counter służy do generowania sygnału PWM dla buzzera pasywnego. Właściwa konfiguracja tego rejestru jest kluczowa dla uzyskania odpowiednich tonów.

  1. Ustaw odpowiedni bit w rejestrze DDRx na wyjście
  2. Skonfiguruj Timer/Counter dla PWM (jeśli używasz buzzera pasywnego)
  3. Wybierz odpowiedni prescaler dla timera
  4. Ustaw tryb PWM (Fast PWM lub Phase Correct)
  5. Włącz przerwania, jeśli są potrzebne

Programowanie buzzera w języku C

Programowanie atmega buzzera rozpoczynamy od podstawowej konfiguracji mikrokontrolera. Najważniejsze jest prawidłowe ustawienie pinów i timerów.

Implementacja atmega dźwięku wymaga zrozumienia podstaw generowania sygnałów cyfrowych. Poniższy kod przedstawia przykładową implementację.

```c #include #include #define BUZZER_PIN PC7 #define BUZZER_PORT PORTC #define BUZZER_DDR DDRC int main(void) { // Konfiguracja pinu jako wyjście BUZZER_DDR |= (1 << BUZZER_PIN); while(1) { // Włączenie buzzera BUZZER_PORT |= (1 << BUZZER_PIN); _delay_ms(500); // Wyłączenie buzzera BUZZER_PORT &= ~(1 << BUZZER_PIN); _delay_ms(500); } } ```

Generowanie różnych dźwięków

Modulacja PWM pozwala na tworzenie atmega melodii poprzez zmianę częstotliwości sygnału. Różne tony uzyskujemy przez modyfikację wartości rejestru OCR. Zastosowanie odpowiednich opóźnień między zmianami częstotliwości pozwala tworzyć melodie.

```c void play_note(uint16_t frequency, uint16_t duration) { OCR1A = F_CPU / (2 * frequency * 64) - 1; _delay_ms(duration); BUZZER_PORT &= ~(1 << BUZZER_PIN); _delay_ms(50); // Pauza między dźwiękami } // Przykład prostej melodii play_note(440, 500); // Nuta A4 play_note(494, 500); // Nuta B4 play_note(523, 500); // Nuta C5 ```

Zastosowania praktyczne

Atmega alarm to jedno z najpopularniejszych zastosowań buzzera. System może monitorować różne czujniki i generować sygnały ostrzegawcze w razie potrzeby.

Wykorzystanie atmega piezo w projektach edukacyjnych pozwala na naukę programowania mikrokontrolerów. Tworzenie melodii i efektów dźwiękowych to świetne ćwiczenie dla początkujących.

Projekt Poziom trudności Czas realizacji
Prosty alarm Początkujący 1 godzina
Generator melodii Średni 3 godziny
System powiadomień Zaawansowany 5 godzin

Rozwiązywanie typowych problemów

Diagnostyka atmega buzzera wymaga systematycznego podejścia do problemu. Należy sprawdzić połączenia elektryczne, konfigurację portów oraz poprawność kodu. Często problemy wynikają z nieprawidłowego ustawienia częstotliwości PWM.

W przypadku braku dźwięku warto sprawdzić napięcie na pinie buzzera multimetrem. Sprawdzenie poziomu napięcia pomoże zidentyfikować problem z zasilaniem lub sterowaniem.

Co zrobić gdy buzzer nie działa?

Pierwszym krokiem jest weryfikacja połączeń fizycznych i polaryzacji buzzera. Następnie sprawdzamy ustawienia rejestrów w kodzie.

Debugowanie programu można przeprowadzić dodając punkty kontrolne wyświetlające stan rejestrów. Pomocne jest też użycie diody LED jako alternatywnego wskaźnika.

  • Nieprawidłowa polaryzacja buzzera
  • Błędna konfiguracja pinów
  • Nieodpowiednia częstotliwość PWM
  • Problemy z zasilaniem
  • Uszkodzenie fizyczne komponentów

Modyfikacje i rozbudowa projektu

Podstawowy projekt atmega buzzera można rozbudować o dodatkowe czujniki. Integracja z czujnikami temperatury czy ruchu zwiększa funkcjonalność systemu.

Implementacja interfejsu użytkownika poprzez przyciski lub wyświetlacz LCD pozwala na większą kontrolę. Dodanie pamięci EEPROM umożliwia zapisywanie własnych melodii.

Zaawansowane projekty mogą wykorzystywać komunikację przez UART. Sterowanie przez komputer otwiera nowe możliwości programowania melodii i efektów dźwiękowych.

System można wzbogacić o funkcje automatycznego włączania i wyłączania. Timer RTC pozwala na programowanie alarmów i powiadomień o określonych porach dnia.

Co warto wiedzieć o sterowaniu buzzerem na ATmega?

Połączenie atmega buzzera z mikrokontrolerem to wszechstronne rozwiązanie dla projektów elektronicznych. Wybór między buzzerem aktywnym a pasywnym zależy od konkretnych potrzeb - pierwszy sprawdzi się w prostych systemach alarmowych, drugi pozwoli tworzyć zaawansowane atmega melodie. Kluczem do sukcesu jest prawidłowa konfiguracja sprzętowa i programowa.

Implementacja atmega sygnalizatora wymaga zaledwie kilku podstawowych komponentów i znajomości języka C. Najczęstsze problemy wynikają z nieprawidłowej polaryzacji lub błędnej konfiguracji portów. Systematyczne podejście do diagnostyki i przestrzeganie zasad podłączenia pozwala uniknąć większości trudności.

Projekt atmega generatora dźwięku można łatwo rozbudować o dodatkowe funkcje. Integracja z czujnikami, wyświetlaczami czy pamięcią EEPROM otwiera szerokie możliwości zastosowań - od prostych alarmów po zaawansowane systemy powiadomień. To idealne rozwiązanie zarówno dla początkujących, jak i doświadczonych programistów.
