Budowa robota Arduino to fascynujący projekt dla początkujących i zaawansowanych elektroników. Platforma Arduino umożliwia stworzenie własnego, funkcjonalnego robota przy użyciu podstawowych komponentów elektronicznych. Robot może poruszać się, wykrywać przeszkody i reagować na otoczenie dzięki czujnikom. To doskonały sposób na praktyczne poznanie podstaw elektroniki, programowania i robotyki.
Najważniejsze informacje:- Projekt wymaga jedynie podstawowych elementów: płytki Arduino, silników, kół i czujników
- Budowa robota składa się z trzech głównych etapów: konstrukcji mechanicznej, podłączenia elektroniki i programowania
- Do sterowania robotem używa się prostego kodu w języku C++
- Projekt można rozbudowywać o dodatkowe funkcje i czujniki
- Robot stanowi praktyczne narzędzie do nauki programowania i elektroniki
- Konstrukcja jest odpowiednia zarówno dla początkujących, jak i bardziej zaawansowanych użytkowników
Czego potrzebujesz do budowy robota Arduino?
Przygotowanie do budowy robota Arduino wymaga skompletowania kilku podstawowych elementów elektronicznych. Dzięki nim stworzysz prostego robota Arduino, który będzie poruszał się i reagował na otoczenie.
- Płytka Arduino Uno - podstawowy kontroler (ok. 60-80 zł)
- Silniki DC z przekładnią - 2 sztuki (ok. 15-20 zł/szt)
- Koła kompatybilne z silnikami - 2 sztuki (ok. 10-15 zł/szt)
- Czujnik ultradźwiękowy HC-SR04 (ok. 8-12 zł)
- Mostek H L298N do sterowania silnikami (ok. 15-20 zł)
- Akumulator lub bateria 9V z klipsem (ok. 20-25 zł)
- Zestaw przewodów połączeniowych (ok. 15-20 zł)
- Płytka stykowa 400 punktów (ok. 10-15 zł)
Całkowity koszt projektu robota na Arduino wynosi około 180-250 zł. Większość komponentów jest łatwo dostępna w sklepach elektronicznych i na popularnych platformach zakupowych.

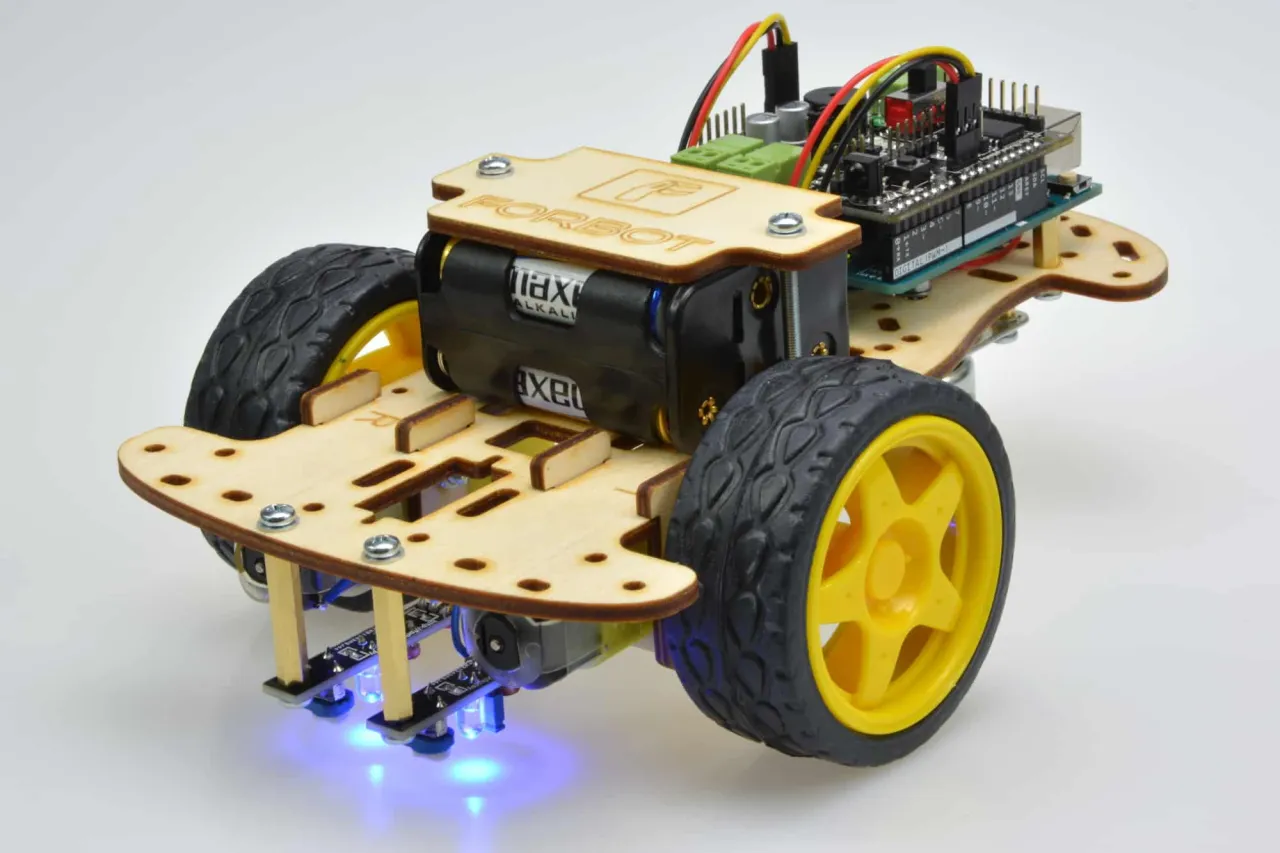

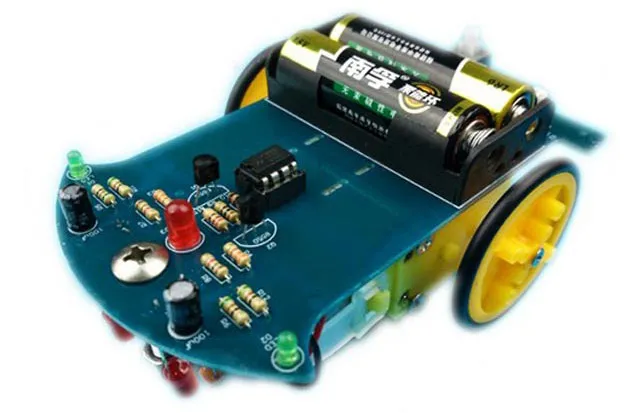

Budowa konstrukcji mechanicznej robota
Instrukcja budowy robota Arduino zaczyna się od przygotowania solidnej podstawy. Konstrukcja mechaniczna to kluczowy element wpływający na stabilność i funkcjonalność robota.
Podstawą jest lekkie i wytrzymałe podwozie, które utrzyma wszystkie komponenty. Możesz wykorzystać gotową platformę robotyczną lub wykonać własną z płyty PCV lub pleksi. Robot powinien mieć wystarczająco dużo miejsca na zamontowanie płytki Arduino, mostka H i baterii.

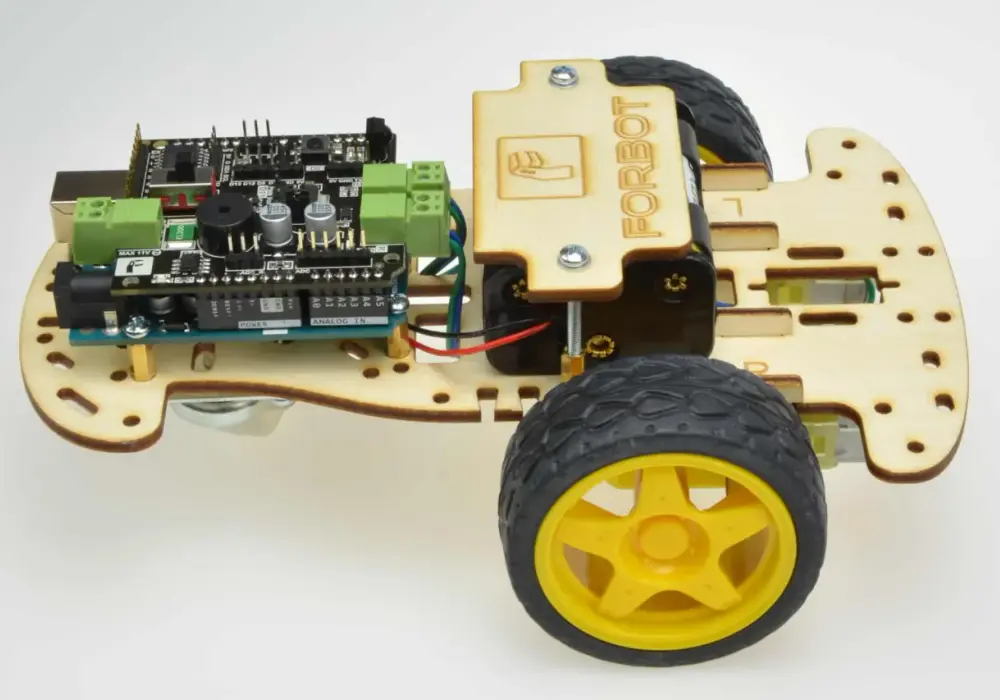

Montaż podwozia i silników
Silniki należy zamontować symetrycznie po obu stronach podwozia. Użyj śrub i nakrętek do stabilnego przymocowania silników, upewniając się, że osie są równoległe względem siebie.
Sprawdź, czy silniki są dobrze wypoziomowane i obracają się swobodnie. Przygotuj miejsce na mostek H, który będzie sterował silnikami - najlepiej w centralnej części podwozia.
Instalacja kół i stabilizacja konstrukcji
Koła montujemy bezpośrednio na osiach silników, upewniając się, że są dobrze dokręcone. Z przodu lub z tyłu robota dodaj kółko podporowe lub ślizgacz dla lepszej stabilności.
Sprawdź stabilność całej konstrukcji, poruszając robotem ręcznie. Robot powinien stać pewnie i nie przechylać się na żadną stronę.
Podłączenie elektroniki krok po kroku
Robot Arduino dla początkujących wymaga dokładnego podłączenia wszystkich elementów elektronicznych. System sterowania opiera się na precyzyjnym połączeniu płytki Arduino z pozostałymi komponentami.
| Komponent | Pin Arduino | Funkcja |
|---|---|---|
| Mostek H - IN1 | Pin 5 | Kontrola silnika 1 |
| Mostek H - IN2 | Pin 6 | Kontrola silnika 1 |
| Mostek H - IN3 | Pin 9 | Kontrola silnika 2 |
| Czujnik HC-SR04 - TRIG | Pin 12 | Wysyłanie sygnału |
| Czujnik HC-SR04 - ECHO | Pin 11 | Odbieranie sygnału |
Schemat podłączenia silników
Silniki podłączamy do mostka H L298N, który kontroluje ich kierunek i prędkość obrotów. Każdy silnik wymaga dwóch przewodów zasilających, które należy podłączyć do odpowiednich wyjść na mostku.
Mostek H zasilamy napięciem 9V z baterii lub akumulatora. Pamiętaj o podłączeniu masy (GND) między mostkiem H a Arduino dla zapewnienia prawidłowej komunikacji.
Montaż czujnika odległości
Czujnik HC-SR04 montujemy na przedzie robota. Podłączamy go do Arduino według schematu: VCC do 5V, GND do masy, TRIG do pinu 12, ECHO do pinu 11.
Upewnij się, że czujnik jest zamontowany poziomo i nie ma przeszkód w jego polu widzenia.
- Zawsze odłączaj zasilanie przed wykonywaniem połączeń
- Sprawdź polaryzację wszystkich komponentów
- Unikaj zwarć między przewodami
- Używaj odpowiednich zabezpieczeń przed przepięciami
- Nie przekraczaj maksymalnych wartości prądów i napięć
Programowanie robota Arduino
Arduino robot krok po kroku wymaga odpowiedniego oprogramowania do działania. Program sterujący robotem będzie odpowiedzialny za interpretację danych z czujnika i kontrolę silników.
Kod zostanie napisany w języku C++ z wykorzystaniem specjalnych bibliotek Arduino. Będzie zawierał funkcje do obsługi czujnika odległości oraz sterowania ruchem robota.
Instalacja Arduino IDE
Zacznij od pobrania i zainstalowania środowiska Arduino IDE ze strony producenta. Po instalacji uruchom program i wybierz odpowiedni model płytki Arduino Uno w menu Tools > Board. Podłącz Arduino do komputera przez USB i wybierz właściwy port komunikacyjny.
Podstawowy kod sterujący
Oto podstawowa struktura kodu dla prostego robota Arduino. Program zawiera funkcje umożliwiające poruszanie się i wykrywanie przeszkód.
- Funkcja setup() - inicjalizacja pinów i czujników
- Funkcja loop() - główna pętla programu
- Funkcja zmierzOdleglosc() - odczyt z czujnika HC-SR04
- Funkcje jedzDoPrzodu(), skrecWLewo(), skrecWPrawo() - sterowanie ruchem
- Funkcje zatrzymaj() - zatrzymanie silników
Program wykorzystuje bibliotekę NewPing do obsługi czujnika ultradźwiękowego. Główna pętla programu sprawdza odległość od przeszkód i podejmuje decyzje o ruchu robota.
Algorytm sterowania jest prosty: robot jedzie do przodu, dopóki nie wykryje przeszkody w odległości mniejszej niż 20 cm, wtedy zatrzymuje się, cofa i skręca w losowo wybranym kierunku.
Pierwsze uruchomienie i testy
Po wgraniu programu, jak zbudować robota z Arduino wchodzi w fazę testów. Pierwsze uruchomienie powinno odbyć się na płaskiej, otwartej przestrzeni. Robot powinien poruszać się płynnie i reagować na przeszkody.
Obserwuj zachowanie robota i zapisuj wszelkie nieprawidłowości. Zwróć szczególną uwagę na prędkość silników, odczyty z czujnika i reakcje na przeszkody. Czasami konieczne będzie dostrojenie parametrów w kodzie.
Kalibracja czujników
Kalibrację czujnika odległości rozpocznij od sprawdzenia dokładności pomiarów. Ustaw różne przeszkody w znanych odległościach i porównaj z odczytami.
Jeśli odczyty są nieprecyzyjne, dostosuj parametry w kodzie - szczególnie MAX_DISTANCE oraz progi reakcji na przeszkody. Upewnij się, że czujnik jest stabilnie zamocowany i nie drga podczas ruchu robota.
Rozwiązywanie typowych problemów
Robot skręca nierównomiernie? Sprawdź napięcie na obu silnikach i w razie potrzeby skoryguj wartości PWM w kodzie. Różnice w prędkości silników są częstym problemem.
Jeśli robot nie reaguje na przeszkody, zweryfikuj połączenia czujnika i wartości progowe w programie. Czasami problem może wynikać z odbić sygnału lub zakłóceń.
Problemy z zasilaniem objawiają się nieregularną pracą silników lub resetowaniem się Arduino. W takim przypadku sprawdź stan baterii i upewnij się, że wszystkie połączenia są stabilne.
Rozbudowa możliwości robota
Jak zrobić robota Arduino bardziej zaawansowanego? Podstawową konstrukcję można rozbudować o dodatkowe funkcje i czujniki. To świetny sposób na rozwijanie projektu i nauki programowania.
Dodatkowe moduły znacząco zwiększają możliwości robota. Warto zacząć od czujników linii do śledzenia trasy lub modułu Bluetooth do zdalnego sterowania.
| Moduł | Zastosowanie | Poziom trudności montażu |
|---|---|---|
| Czujnik linii QTR-1A | Śledzenie trasy | Łatwy |
| Moduł Bluetooth HC-05 | Zdalne sterowanie | Średni |
| Wyświetlacz LCD | Informacje o stanie | Średni |
| Żyroskop MPU6050 | Stabilizacja ruchu | Zaawansowany |
Rozwój projektu robota na Arduino to proces ciągłego udoskonalania. Z każdym nowym elementem zwiększasz funkcjonalność robota i pogłębiasz swoją wiedzę z zakresu elektroniki i programowania.
Co dalej z Twoim robotem Arduino?
Jak zrobić robota Arduino to proces, który wymaga cierpliwości i systematycznego podejścia. Zaczynając od podstawowej konstrukcji mechanicznej, poprzez podłączenie elektroniki, aż po programowanie, każdy etap budowy uczy nowych umiejętności. Najważniejsze to zacząć od prostej wersji i stopniowo ją rozbudowywać.
Pamiętaj, że robot Arduino dla początkujących nie musi być od razu doskonały. Pierwsze testy mogą ujawnić problemy, które będziesz musiał rozwiązać. To naturalna część procesu nauki i rozwoju projektu. Systematycznie wprowadzaj poprawki i ulepszenia, bazując na swoich obserwacjach.
Twój projekt robota na Arduino może być początkiem fascynującej przygody z elektroniką i programowaniem. Z czasem możesz dodawać nowe funkcje, czujniki czy modyfikacje, które sprawią, że robot będzie coraz bardziej zaawansowany. Najważniejsze to nie zniechęcać się początkowymi niepowodzeniami i konsekwentnie dążyć do celu.
