Rezystor 1 kΩ to fundamentalny element w elektronice. Ten powszechnie używany komponent występuje w różnych formach i mocach. Można go znaleźć w wersjach metalizowanych, drutowych i THT. Służy głównie do kontrolowania przepływu prądu w obwodach elektronicznych. Jest niezawodny i stosunkowo tani.
W zależności od potrzeb, rezystory 1 kΩ są dostępne w różnych wariantach mocy - od 0,5 W do nawet 50 W. Tolerancja wykonania wynosi zazwyczaj 1% lub 5%. To sprawia, że są idealne zarówno do projektów amatorskich, jak i profesjonalnych zastosowań.
Najważniejsze informacje:- Dostępny w trzech głównych typach: metalizowany, drutowy i THT
- Moc od 0,5 W do 50 W
- Standardowa tolerancja: 1% lub 5%
- Występuje w różnych obudowach (metalowa lub ceramiczna)
- Podstawowy element w projektowaniu układów elektronicznych
- Służy do ograniczania prądu i tworzenia dzielników napięcia
- Powszechnie stosowany w zabezpieczeniach obwodów

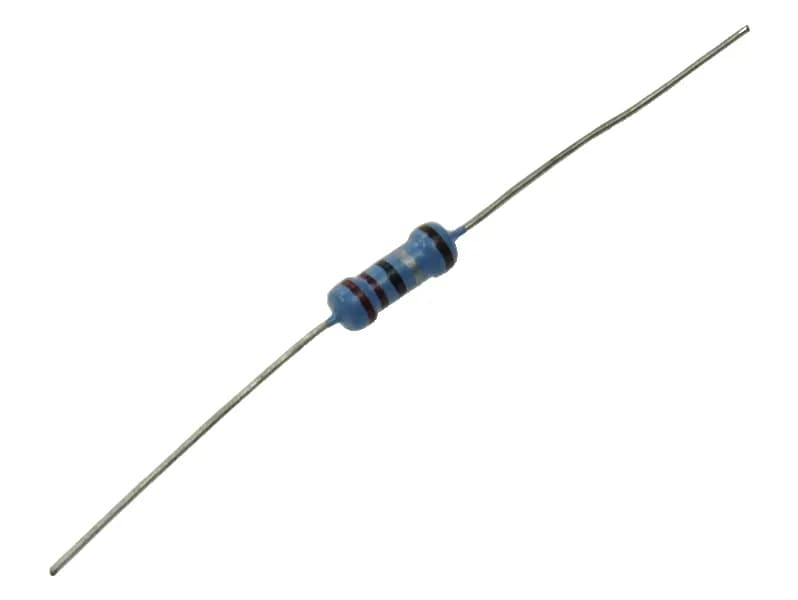

Czym jest rezystor 1k
Rezystor 1k (oznaczany także jako rezystor jednoomowy) posiada wartość rezystancji równą 1000 omów, czyli 1 kiloom. Ta wartość sprawia, że jest to jeden z najczęściej używanych elementów oporowych w elektronice.
Element oporowy 1k pełni kluczową rolę w ograniczaniu przepływu prądu w obwodach elektronicznych. Stosuje się go do budowy dzielników napięcia, jako element zabezpieczający przed przeciążeniem. Jest też niezbędny przy stabilizacji napięcia w układach elektronicznych.
Rodzaje rezystorów 1kΩ dostępne na rynku
- Metalizowane - precyzyjne elementy o małej tolerancji, idealne do układów pomiarowych
- Drutowe - wytrzymują duże moce, stosowane w zasilaczach i wzmacniaczach
- Opornik THT 1k - standardowe elementy do montażu przewlekanego
- Węglowe - tanie i popularne w prostych aplikacjach
- SMD - miniaturowe do montażu powierzchniowego
Każdy typ rezystora 1k ma swoje unikalne właściwości. Metalizowane i drutowe oferują najwyższą precyzję, podczas gdy węglowe są ekonomicznym wyborem do podstawowych zastosowań.
Parametry techniczne rezystorów 1k
| Typ | Moc | Tolerancja | Wymiary typowe |
| Metalizowany | 0.25W - 2W | 1% | 3.2 x 1.6mm |
| Drutowy | 5W - 50W | 5% | 20 x 6mm |
| THT | 0.25W - 1W | 5% | 6.3 x 2.5mm |
Parametry techniczne determinują możliwości zastosowania rezystora jednoomowego. Moc i tolerancja to kluczowe czynniki wpływające na wybór odpowiedniego modelu.
Jak rozpoznać parametry rezystora po oznaczeniach?
System znakowania rezystorów 1k opiera się na kodzie barwnym lub numerycznym. Na obudowie znajdują się kolorowe paski, gdzie brązowy-czarny-czerwony oznacza wartość 1 kiloom. Ostatni pasek wskazuje tolerancję: złoty to 5%, a brązowy 1%.
W przypadku rezystorów 1k w wersji SMD, oznaczenia są nadrukowane w postaci kodu numerycznego. Typowe oznaczenie "102" wskazuje wartość 1000 omów, gdzie pierwsze dwie cyfry to znaczące liczby, a trzecia to mnożnik.
Wybór mocy rezystora do projektu
Dobór mocy rezystora 1k zależy od napięcia i prądu w obwodzie. Dla większości aplikacji sygnałowych wystarczy element 0.25W. Przy większych prądach należy zastosować rezystor o odpowiednio wyższej mocy. Warto zawsze dodać 50% zapas mocy dla bezpieczeństwa.
Rezystory dużej mocy wymagają odpowiedniej przestrzeni montażowej. Należy uwzględnić ich fizyczne wymiary w projekcie. Warto też pamiętać o odpowiedniej wentylacji, szczególnie przy elementach powyżej 1W. Dodatkowe radiatory mogą być konieczne przy mocy powyżej 5W.
- Napięcie i prąd w obwodzie
- Temperatura otoczenia pracy
- Dostępna przestrzeń montażowa
Wpływ temperatury na pracę rezystora 1k
Temperatura znacząco wpływa na parametry rezystora jednoomowego. Współczynnik temperaturowy rezystancji (TWR) określa zmianę wartości rezystancji przy zmianie temperatury. Najlepsze rezystory metalizowane mają TWR na poziomie 50ppm/°C.
Przekroczenie maksymalnej temperatury pracy prowadzi do trwałych uszkodzeń. Standardowe rezystory 1k mogą pracować do 155°C.
Zastosowania rezystora 1k w praktyce
Rezystor 1k często występuje w układach LED jako element ograniczający prąd. Typowo stosuje się go przy zasilaniu 12V dla diod o prądzie przewodzenia 10mA. Zapewnia to bezpieczną pracę diody.
W układach audio opornik 1000 ohm służy jako element polaryzujący tranzystory. Znajduje zastosowanie w przedwzmacniaczach i układach korekcji tonów. Jest też popularny w filtrach częstotliwości.
W zasilaczach rezystor 1k pełni rolę elementu pomiarowego. Używa się go do pomiaru prądu w układach zabezpieczeń. Często stanowi część dzielnika napięcia w układach regulacji.
| Zastosowanie | Wymagana moc | Tolerancja |
| Układy LED | 0.25W | 5% |
| Audio | 0.5W | 1% |
| Zasilacze | 1W+ | 1% |
Montaż rezystora w układzie
Lutowanie rezystora 1k wymaga odpowiedniej temperatury, zwykle 315-370°C. Czas kontaktu grota z wyprowadzeniem nie powinien przekraczać 3 sekund.
Przy montażu SMD należy stosować pastę lutowniczą i kontrolować temperaturę. Elementy THT montujemy na wysokości 2-3mm nad płytką.
Zabezpieczenie przed uszkodzeniem wymaga właściwej kolejności montażu. Zawsze zaczynamy od elementów najmniejszych. Rezystor 1k należy chronić przed nadmiernym naciskiem mechanicznym.
Na co zwrócić uwagę przy zakupie?
Wybierając rezystor 1k, należy zwrócić uwagę na jego moc znamionową. Wartość ta powinna być minimum 50% wyższa od obliczonej dla danej aplikacji. Warto też sprawdzić tolerancję, szczególnie w układach pomiarowych.
Rodzaj obudowy musi odpowiadać technologii montażu. SMD wybieramy do montażu powierzchniowego, THT do przewlekanego. Należy też sprawdzić maksymalną temperaturę pracy.
Sprawdzonymi producentami są Vishay, Yageo i Bourns. Te firmy oferują rezystory 1k o stabilnych parametrach i wysokiej niezawodności.
Co powinieneś wiedzieć o rezystorach 1k?
Rezystor 1k to wszechstronny element elektroniczny, który występuje w wielu wariantach i mocach. Wybór odpowiedniego modelu zależy głównie od trzech czynników: mocy, tolerancji i typu obudowy. Dla większości projektów amatorskich wystarczy standardowy opornik 1000 ohm o mocy 0.25W i tolerancji 5%.
Przy wyborze rezystora jednoomowego kluczowe jest dokładne określenie wymagań projektowych. W przypadku układów pomiarowych warto zainwestować w rezystory metalizowane o tolerancji 1%. Do aplikacji dużej mocy niezbędne będą rezystory drutowe z radiatorem. Montaż i temperatura pracy to dodatkowe czynniki, które należy uwzględnić już na etapie projektowania.
Pamiętaj, że lepiej wybrać element o większej mocy niż teoretycznie wymagana - zapas rzędu 50% znacząco zwiększy niezawodność układu. W przypadku wątpliwości, warto sięgnąć po produkty sprawdzonych producentów, takich jak Vishay czy Yageo, którzy gwarantują stabilne parametry swoich komponentów.
