Czujniki ultradźwiękowe poziomu cieczy to zaawansowane urządzenia pomiarowe wykorzystujące technologię ultradźwięków. Wysyłają one fale dźwiękowe i mierzą ich powrót, by precyzyjnie określić poziom cieczy w zbiorniku. Nie wymagają bezpośredniego kontaktu z cieczą, co czyni je bezpiecznymi i uniwersalnymi. Sprawdzają się zarówno w prostych, jak i złożonych instalacjach przemysłowych.
Wykorzystując zasadę pomiaru czasu między wysłaniem a powrotem sygnału, czujniki te zapewniają dokładne odczyty w zakresie od 0,15 do nawet 12 metrów. Ich wytrzymała konstrukcja i wysoka klasa szczelności sprawiają, że świetnie radzą sobie w wymagających warunkach przemysłowych.
Najważniejsze informacje:- Działają bezkontaktowo, eliminując ryzyko zanieczyszczenia
- Oferują dokładność pomiaru na poziomie ±0,5%
- Posiadają szeroki zakres zastosowań - od przemysłu chemicznego po oczyszczalnie ścieków
- Są łatwe w montażu i praktycznie bezobsługowe
- Generują standardowe sygnały wyjściowe (4-20 mA lub 0-10 V)
- Mogą pracować w trudnych warunkach dzięki wysokiej klasie szczelności
Zasada działania czujników ultradźwiękowych

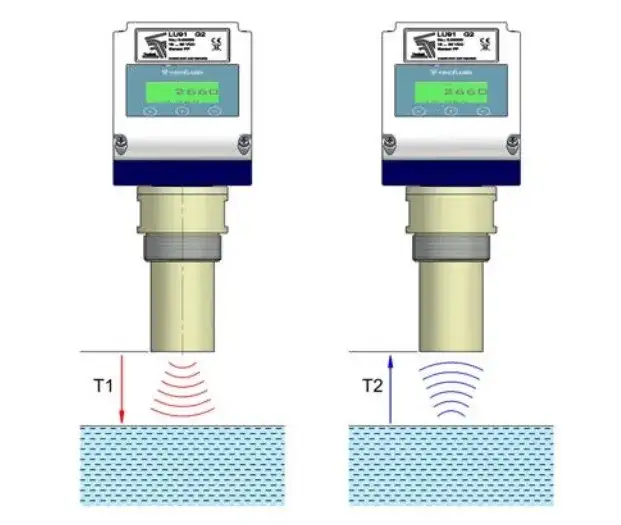

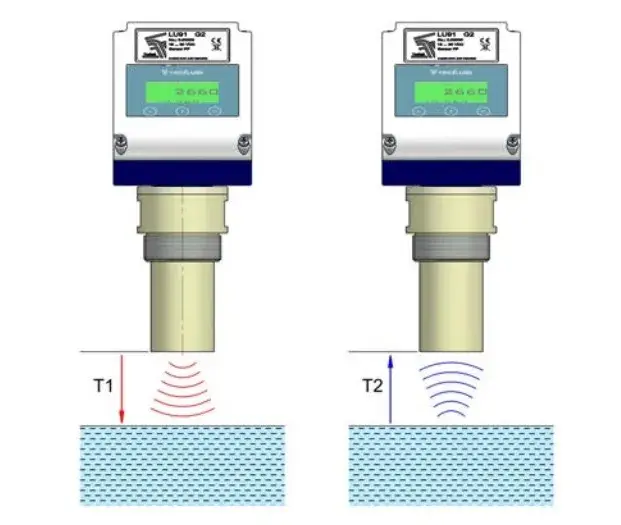

Ultradźwiękowy czujnik poziomu cieczy działa na zasadzie emisji fal dźwiękowych o wysokiej częstotliwości. Fale te przemieszczają się w powietrzu nad powierzchnią mierzonego medium. Po odbiciu od powierzchni cieczy, wracają do przetwornika pomiarowego.
Prędkość rozchodzenia się fal ultradźwiękowych w powietrzu jest stała i wynosi około 343 m/s w temperaturze 20°C. Czujnik poziomu cieczy ultradźwiękowy mierzy czas między wysłaniem a powrotem sygnału. Mikroprocesor przelicza ten czas na odległość, określając dokładny poziom cieczy w zbiorniku.
- Przetwornik ultradźwiękowy (emisja i odbiór fal)
- Mikroprocesor z pamięcią
- Układ kompensacji temperatury
- Moduł wyjścia sygnałowego
Wbudowany mikroprocesor pełni kluczową rolę w przetwarzaniu sygnałów. Odpowiada za filtrację zakłóceń i kompensację wpływu zmian temperatury na pomiar.
Dlaczego warto wybrać technologię ultradźwiękową?
Sonda ultradźwiękowa do pomiaru cieczy nie wymaga bezpośredniego kontaktu z medium. Eliminuje to ryzyko zanieczyszczenia i korozji elementów pomiarowych.
Technologia ultradźwiękowa zapewnia wysoką dokładność pomiaru, sięgającą ±0,5%. Ultradźwiękowy miernik poziomu zbiornika może pracować w szerokim zakresie temperatur od -40°C do +80°C.
Czujnik napełnienia zbiornika charakteryzuje się długą żywotnością. Jest praktycznie bezobsługowy i nie wymaga regularnej kalibracji.
- Sprawdź maksymalny zakres pomiarowy
- Zwróć uwagę na klasę szczelności (IP)
- Upewnij się co do kompatybilności z medium
- Sprawdź dostępne interfejsy komunikacyjne
W porównaniu z innymi technologiami, sensor poziomu cieczy ultradźwiękowy oferuje najlepszy stosunek możliwości do ceny. Nie wymaga stosowania części ruchomych ani bezpośredniego kontaktu z cieczą. Dodatkowo, jeden czujnik może obsługiwać różne media bez konieczności rekonfiguracji.
Zastosowanie czujników w różnych gałęziach przemysłu
Ultradźwiękowy wskaźnik poziomu medium znajduje szerokie zastosowanie w przemyśle. Jego uniwersalność sprawia, że sprawdza się zarówno w małych instalacjach, jak i rozbudowanych systemach przemysłowych.
Czujniki poziomu cieczy ultradźwiękowe są szczególnie cenione w branżach wymagających precyzyjnych pomiarów. Ich niezawodność i dokładność to kluczowe cechy w procesach produkcyjnych.
| Branża | Przykłady zastosowań |
|---|---|
| Przemysł chemiczny | Monitoring zbiorników z kwasami i zasadami |
| Petrochemia | Pomiar poziomu paliw i olejów |
| Gospodarka wodna | Kontrola poziomu w zbiornikach retencyjnych |
| Przemysł spożywczy | Pomiar poziomu w silosach i zbiornikach |
| Oczyszczalnie ścieków | Monitoring poziomów w osadnikach |
Wszechstronność ultradźwiękowych czujników poziomu cieczy pozwala na ich implementację w niemal każdej gałęzi przemysłu. Stanowią one podstawę nowoczesnych systemów automatyki przemysłowej.
Monitoring zbiorników chemicznych i petrochemicznych
W przemyśle chemicznym czujnik poziomu cieczy ultradźwiękowy musi spełniać rygorystyczne normy bezpieczeństwa. Urządzenia stosowane w tym sektorze posiadają certyfikaty ATEX. Ich konstrukcja zapobiega iskrzeniu i zapłonowi substancji łatwopalnych.
Monitoring zbiorników z substancjami agresywnymi wymaga specjalnego wykonania obudowy czujnika. Ultradźwiękowy czujnik poziomu cieczy w wersji chemoodpornej wykorzystuje PTFE i stal kwasoodporną. Bezkontaktowa metoda pomiaru eliminuje ryzyko uszkodzenia przez korozyjne media.
Systemy pomiarowe w branży petrochemicznej muszą działać niezawodnie 24/7. Sonda ultradźwiękowa do pomiaru cieczy zapewnia ciągły monitoring poziomu paliw i olejów. Wbudowane algorytmy kompensują wpływ oparów na dokładność pomiaru.
Bezpieczeństwo w strefach zagrożonych wybuchem wymaga specjalnych zabezpieczeń. Ultradźwiękowy miernik poziomu zbiornika musi posiadać odpowiednie certyfikaty i dopuszczenia.
Instalacja wymaga przestrzegania szczegółowych procedur bezpieczeństwa. Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami.
Systemy kontroli w oczyszczalniach ścieków
Czujnik napełnienia zbiornika w oczyszczalniach musi być odporny na trudne warunki pracy. Wysokie zawilgocenie i agresywne opary wymagają zastosowania obudowy o klasie szczelności IP68. Dodatkowo, urządzenia muszą być odporne na osadzanie się zanieczyszczeń.
Monitoring osadników wymaga precyzyjnych pomiarów przy zmiennym poziomie piany. Sensor poziomu cieczy wykorzystuje zaawansowane algorytmy filtracji zakłóceń. Systemy automatyki bazują na tych danych do sterowania pracą pomp i zasuw.
Specyfika oczyszczalni wymaga odporności na korozję i chemikalia. Obudowy czujników wykonuje się ze stali nierdzewnej lub tworzyw sztucznych.
Specyfikacja techniczna i parametry pomiarowe
Ultradźwiękowy czujnik poziomu cieczy charakteryzuje się precyzyjnymi parametrami pomiarowymi. Standardowy zakres pomiaru wynosi od 0,15 m do 12 m.
Czujnik poziomu cieczy ultradźwiękowy zapewnia stabilną pracę w temperaturach od -40°C do +80°C. Pobór mocy nie przekracza zwykle 2W.
- Dokładność pomiaru: ±0,5% zakresu
- Częstotliwość pracy: 20-350 kHz
- Napięcie zasilania: 12-30V DC
- Stopień ochrony: IP65-IP68
- Czas odpowiedzi: 0,5-5s
- Strefa martwa: 15-25cm
Sonda ultradźwiękowa do pomiaru cieczy gwarantuje powtarzalność pomiarów na poziomie 0,2%. Dokładność może być jeszcze wyższa przy zastosowaniu zaawansowanych algorytmów kompensacji temperatury. Kalibracja fabryczna zapewnia gotowość do pracy od razu po instalacji.
Instalacja i konfiguracja systemu pomiarowego
Montaż ultradźwiękowego miernika poziomu zbiornika rozpoczyna się od wyboru optymalnego miejsca. Czujnik powinien być zamontowany prostopadle do powierzchni cieczy. Należy unikać miejsc, gdzie występują przeszkody w propagacji fal ultradźwiękowych.
Prawidłowe podłączenie elektryczne wymaga odpowiedniego zabezpieczenia przewodów. Czujnik napełnienia zbiornika musi być uziemiony zgodnie z normami. Ekranowane przewody sygnałowe minimalizują wpływ zakłóceń elektromagnetycznych.
Podczas instalacji należy zwrócić uwagę na strefę martwą czujnika. Sensor poziomu cieczy wymaga zachowania minimalnej odległości od maksymalnego poziomu medium. Strefa ta zwykle wynosi 15-25 cm.
Kalibracja obejmuje ustawienie punktów referencyjnych dla pustego i pełnego zbiornika. Nowoczesne czujniki oferują możliwość automatycznej kalibracji.
Weryfikacja poprawności działania wymaga przeprowadzenia testów w różnych warunkach. Należy sprawdzić reakcję systemu na zmiany poziomu medium.
Regularna konserwacja sprowadza się do okresowego czyszczenia przetwornika. Ultradźwiękowy wskaźnik poziomu medium wymaga minimalnej obsługi technicznej.
Rodzaje obsługiwanych mediów pomiarowych
Ultradźwiękowy czujnik poziomu cieczy sprawdza się w pomiarach różnorodnych substancji. Może mierzyć poziom zarówno czystej wody, jak i agresywnych chemikaliów. Medium nie może jednak silnie tłumić fal ultradźwiękowych.
Czujnik poziomu cieczy ultradźwiękowy radzi sobie z cieczami o różnej lepkości i gęstości. Skuteczność pomiaru może być ograniczona przez pianę lub opary nad powierzchnią. Wbudowane algorytmy kompensują częściowo te zakłócenia.
| Kategoria medium | Właściwości | Ograniczenia | Przykłady |
|---|---|---|---|
| Ciecze wodne | Niska lepkość, dobra odbijanie fal | Brak znaczących | Woda, ścieki, roztwory |
| Węglowodory | Zmienna lepkość, opary | Kompensacja oparów | Oleje, paliwa, rozpuszczalniki |
| Chemikalia | Agresywne właściwości | Wymagana obudowa odporna | Kwasy, zasady, utleniacze |
| Zawiesiny | Niejednorodna struktura | Możliwe zakłócenia odbicia | Szlamy, pulpy, zawiesiny |
Sonda ultradźwiękowa do pomiaru cieczy ma pewne ograniczenia technologiczne. Substancje silnie pieniące się lub posiadające dużą ilość cząstek zawieszonych mogą utrudniać precyzyjny pomiar.
Opcje wyjść sygnałowych i integracja systemowa
Ultradźwiękowy miernik poziomu zbiornika oferuje różne rodzaje sygnałów wyjściowych. Standardem jest wyjście prądowe 4-20mA oraz napięciowe 0-10V.
Czujnik napełnienia zbiornika może być wyposażony w interfejs cyfrowy HART. Komunikacja cyfrowa umożliwia dostęp do dodatkowych parametrów diagnostycznych.
Sensor poziomu cieczy często posiada również wyjścia przekaźnikowe. Służą one do sygnalizacji przekroczenia zadanych progów alarmowych.
Integracja z systemami nadrzędnymi wymaga odpowiedniego protokołu komunikacyjnego. Ultradźwiękowy wskaźnik poziomu medium może wykorzystywać Modbus RTU lub Profibus. Konfiguracja parametrów transmisji odbywa się przez dedykowane oprogramowanie.
Nowoczesne czujniki oferują możliwość zdalnego dostępu przez sieć Ethernet. Wbudowany serwer WWW ułatwia diagnostykę i parametryzację urządzenia. Bezprzewodowa komunikacja przez protokół HART-Wireless zwiększa elastyczność instalacji.
Standardem w komunikacji przemysłowej jest protokół 4-20mA HART. Umożliwia on jednoczesną transmisję sygnału analogowego i cyfrowego.
Skuteczny monitoring poziomu cieczy w zastosowaniach przemysłowych
Ultradźwiękowy czujnik poziomu cieczy to nowoczesne rozwiązanie, które rewolucjonizuje pomiary w przemyśle. Bezkontaktowa metoda pomiaru, wysoka dokładność i minimalne wymagania konserwacyjne sprawiają, że technologia ta staje się standardem w automatyce przemysłowej.
Szeroki zakres zastosowań, od prostych zbiorników wodnych po skomplikowane instalacje petrochemiczne, potwierdza uniwersalność tej technologii. Czujniki poziomu cieczy ultradźwiękowe szczególnie dobrze sprawdzają się w trudnych warunkach przemysłowych, gdzie tradycyjne metody pomiarowe zawodzą.
Kluczowe zalety, takie jak dokładność ±0,5%, zakres pomiarowy do 12 metrów i różnorodność opcji komunikacyjnych, czynią te urządzenia niezastąpionymi w nowoczesnych systemach automatyki. Sonda ultradźwiękowa do pomiaru cieczy to nie tylko narzędzie pomiarowe, ale fundament efektywnego zarządzania procesami przemysłowymi.
