Czujnik temperatury 1-Wire to nowoczesne urządzenie elektroniczne do precyzyjnego pomiaru temperatury. Wykorzystuje tylko jeden przewód do komunikacji, co czyni go wyjątkowo praktycznym rozwiązaniem. DS18B20 to najpopularniejszy model tego typu czujnika, szeroko stosowany zarówno w przemyśle, jak i projektach amatorskich.
Urządzenie działa w szerokim zakresie temperatur od -55°C do +125°C. Ma wysoką dokładność pomiaru wynoszącą ±0,5°C w standardowych warunkach. Czujnik wymaga niewielkiego zasilania między 3 a 5,5V. Do jego instalacji potrzebne są tylko trzy przewody: dane, zasilanie i masa.
Najważniejsze informacje:- Komunikacja przez jeden przewód (protokół OneWire)
- Możliwość podłączenia wielu czujników do jednej linii
- Każdy czujnik posiada unikalny numer seryjny
- Wysoka dokładność pomiarów (±0,5°C)
- Niskie koszty implementacji
- Szeroka kompatybilność z różnymi systemami
- Proste podłączenie i programowanie
- Dostępność różnych wersji obudowy (w tym wodoodpornych)
Co to jest czujnik DS18B20 i jakie są jego parametry techniczne?
Czujnik temperatury 1-Wire DS18B20 to cyfrowy termometr oferujący precyzyjny pomiar temperatury przez pojedynczy przewód danych. DS18B20 pozwala na łatwe podłączenie wielu urządzeń do jednej linii dzięki unikalnemu protokołowi OneWire.
| Parametr | Wartość |
|---|---|
| Zakres pomiarowy | -55°C do +125°C |
| Dokładność | ±0,5°C (-10°C do +85°C) |
| Rozdzielczość | 0,0625°C do 0,5°C |
| Napięcie zasilania | 3V - 5,5V |
| Rodzaje obudowy | TO-92, wodoodporna, SO-8 |
Każdy czujnik temperatury 1-Wire posiada unikalny 64-bitowy numer seryjny zapisany w pamięci ROM. Ten numer umożliwia identyfikację konkretnego czujnika w sieci składającej się z wielu urządzeń.
Jak podłączyć czujnik temperatury 1-Wire do Arduino?
Podłączenie czujnika temperatury Arduino wymaga tylko trzech przewodów. Termometr cyfrowy OneWire można szybko zintegrować z płytką Arduino. Prawidłowe połączenie zapewnia stabilne odczyty temperatury.
- VDD (czerwony) - podłączenie do zasilania 3-5V
- GND (czarny) - podłączenie do masy
- DQ (żółty) - linia danych, podłączenie do pinu cyfrowego
Między linię danych a zasilanie należy podłączyć rezystor podciągający 4.7kΩ. Rezystor zapewnia stabilną komunikację między Arduino a czujnikiem.
Jak zaprogramować czujnik DS18B20?
Do obsługi czujnika temperatury 1-Wire potrzebne są dwie biblioteki: OneWire oraz DallasTemperature. Obie można łatwo zainstalować przez Menedżer Bibliotek Arduino IDE.
Programowanie DS18B20 rozpoczyna się od inicjalizacji bibliotek. Następnie definiujemy pin danych i tworzymy obiekty do komunikacji. W pętli głównej wykonujemy pomiary i wyświetlamy wyniki.
```cpp // Dołączenie wymaganych bibliotek #includePowyższy kod inicjalizuje komunikację z czujnikiem na pinie 2. Co sekundę wykonuje pomiar temperatury i wysyła wynik przez port szeregowy.
Jak odczytywać dane z wielu czujników jednocześnie?
Sonda temperatury Dallas pozwala na podłączenie nawet 127 czujników do jednej linii danych. Każdy czujnik identyfikowany jest przez unikalny adres. System automatycznie wykrywa wszystkie podłączone urządzenia.
Adresowanie czujników odbywa się poprzez ich unikalne numery seryjne. Biblioteka DallasTemperature automatycznie zarządza adresami.
Aby odczytać dane z wielu czujników, należy zmodyfikować kod dodając tablicę adresów. Następnie używamy pętli do odczytu temperatury z każdego czujnika. Warto dodać sprawdzanie błędów komunikacji. System może wyświetlać dane ze wszystkich czujników jednocześnie.
Gdzie najlepiej zamontować czujnik temperatury?
Czujnik DS18B20 wodoodporny świetnie sprawdza się w różnych warunkach. Można go instalować zarówno wewnątrz, jak i na zewnątrz budynków. Urządzenie doskonale radzi sobie w systemach monitoringu przemysłowego. Moduł pomiaru temperatury 1-Wire jest idealny do zastosowań w automatyce domowej.
Montaż powinien uwzględniać specyfikę miejsca instalacji. Należy chronić czujnik przed bezpośrednim działaniem słońca. Warto zadbać o odpowiednią wentylację.
- Kotłownia - blisko źródła ciepła dla szybkiej reakcji
- Szafa sterownicza - monitoring temperatury wrażliwych urządzeń
- Lodówka przemysłowa - kontrola warunków przechowywania
- Zbiorniki z cieczą - pomiar temperatury cieczy
- Pomieszczenia mieszkalne - optymalizacja ogrzewania
Jakie problemy mogą wystąpić podczas instalacji?
Podczas instalacji czujnika temperatury 1-Wire mogą pojawić się typowe problemy techniczne. Większość z nich można łatwo rozwiązać, znając ich przyczyny.
| Problem | Rozwiązanie |
|---|---|
| Brak odczytu temperatury | Sprawdź połączenia i rezystor podciągający |
| Niestabilne pomiary | Zwiększ napięcie zasilania lub skróć przewody |
| Błędne wartości | Zweryfikuj poprawność adresów czujników |
| Problemy z komunikacją | Użyj ekranowanego przewodu lub zmniejsz długość kabla |
| Uszkodzenie czujnika | Sprawdź izolację i wymień na nowy w razie potrzeby |
Regularna konserwacja znacząco wydłuża żywotność czujnika. Warto okresowo sprawdzać stan połączeń i szczelność obudowy. Dobrze jest też dokumentować wszelkie problemy i ich rozwiązania.
Jak zabezpieczyć czujnik przed warunkami zewnętrznymi?

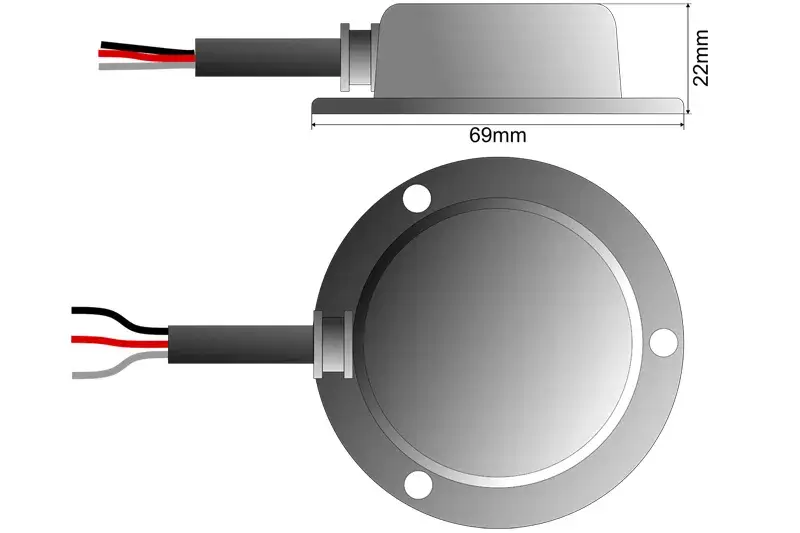

Czujnik DS18B20 wodoodporny dostępny jest w kilku wariantach obudowy. Najpopularniejsza jest wersja w metalowej rurce ze stali nierdzewnej. Dostępne są również obudowy plastikowe do zastosowań przemysłowych. Moduł pomiaru temperatury 1-Wire można też zamknąć w specjalnej puszce elektroinstalacyjnej.
Wodoodporna wersja sondy temperatury Dallas ma klasę szczelności IP67. Oznacza to pełną ochronę przed kurzem i możliwość zanurzenia w wodzie. Czujnik wytrzymuje nawet agresywne środowisko chemiczne.
Przewody połączeniowe najlepiej zabezpieczyć rurką termokurczliwą. Wszelkie połączenia warto dodatkowo zaizolować silikonem.
Twój przewodnik po czujnikach temperatury 1-Wire
Czujnik temperatury 1-Wire DS18B20 to wszechstronne urządzenie, które łączy w sobie wysoką precyzję pomiarów z prostotą instalacji. Jego unikalna cecha - możliwość podłączenia wielu czujników do jednej linii danych - sprawia, że jest idealnym wyborem zarówno dla początkujących, jak i zaawansowanych użytkowników.
Instalacja wymaga minimum komponentów: trzech przewodów i rezystora podciągającego. Czujnik DS18B20 można łatwo zintegrować z Arduino dzięki dostępnym bibliotekom, co otwiera szerokie możliwości automatyzacji i monitoringu temperatury. Szeroki zakres pomiarowy od -55°C do +125°C oraz dostępność wodoodpornych wersji sprawiają, że znajduje zastosowanie w niemal każdych warunkach.
Najważniejsze jest odpowiednie zabezpieczenie czujnika przed warunkami zewnętrznymi i regularna konserwacja. Właściwa instalacja, wraz z przestrzeganiem podstawowych zasad montażu, zapewni długotrwałą i bezawaryjną pracę urządzenia. Pamiętaj o doborze odpowiedniej obudowy i prawidłowym zabezpieczeniu połączeń - to klucz do sukcesu w przypadku instalacji zewnętrznych.
