Diody LED 3V stanowią podstawowy element w nowoczesnej elektronice. Dostępne w różnych rozmiarach (3mm i 5mm) oraz kolorach, oferują szerokie możliwości zastosowania. Ich główną zaletą jest niskie napięcie pracy, wynoszące od 2,1V do 3,3V, co czyni je idealnymi do projektów niskonapięciowych. Diody te wyróżniają się również wysoką jasnością, sięgającą nawet 6000 mcd w przypadku diod białych.
Najważniejsze informacje:- Standardowy prąd pracy wynosi 20 mA
- Dostępne w wielu wariantach kolorystycznych (czerwony, biały, niebieski, zielony)
- Kąt świecenia około 60° zapewnia dobre rozproszenie światła
- Montaż w technologii THT ułatwia wykorzystanie w projektach amatorskich
- Idealne do projektów z Arduino i innych zastosowań elektronicznych
- Różne poziomy jasności - od 15 mcd do 6000 mcd
Rodzaje diod LED 3V - który typ wybrać?
Diody LED 3V występują w dwóch podstawowych rozmiarach: 3mm i 5mm. Wybór odpowiedniego rozmiaru zależy głównie od planowanego zastosowania. Diody LED 3mm 3V sprawdzają się świetnie w miniaturowych projektach, gdzie liczy się oszczędność miejsca.
Lampki LED 3V w rozmiarze 5mm oferują większą powierzchnię świecenia i lepszą widoczność. Jasność tych diod może sięgać nawet 6000 mcd w przypadku białych wersji. Dzięki większej powierzchni radiacyjnej, lepiej odprowadzają ciepło.
Różnica w montażu między obiema wersjami jest minimalna. Obie wykorzystują technologię THT, różnią się jedynie średnicą otworów montażowych na płytce drukowanej.
- Dioda LED biała 3V - Najjaśniejsza z dostępnych opcji, idealna do oświetlenia
- Czerwona - Najpopularniejsza w elektronice, często używana jako wskaźnik zasilania
- Niebieska - Wysoka jasność, popularna w projektach dekoracyjnych
- Zielona - Energooszczędna, często stosowana w urządzeniach przenośnych
- RGB - Wielokolorowa, programowalna, idealna do efektów świetlnych
Parametry techniczne diod LED 3V
Znajomość parametrów technicznych jest kluczowa przy wyborze odpowiedniej diody 3V. Każdy kolor charakteryzuje się innymi wartościami napięcia przewodzenia i prądu pracy.
Diody LED 3V parametry różnią się znacząco w zależności od koloru i producenta. Szczególnie ważne jest zwrócenie uwagi na maksymalny prąd przewodzenia.
| Kolor | Napięcie (V) | Prąd (mA) | Jasność (mcd) | Kąt świecenia |
| Biały | 3.0-3.3 | 20 | 6000 | 60° |
| Czerwony | 2.1-2.4 | 20 | 15 | 60° |
| Niebieski | 3.0-3.3 | 20 | 4000 | 60° |
| Zielony | 2.8-3.0 | 20 | 2000 | 60° |
Co oznaczają parametry na opakowaniu diody?
Oznaczenia na opakowaniu diody LED 3V zawierają kluczowe informacje o jej parametrach. Pierwsza liczba oznacza średnicę obudowy w milimetrach. Symbol V wskazuje na napięcie przewodzenia.
Litery po oznaczeniu rozmiaru określają kolor światła: W - biały, R - czerwony, B - niebieski, G - zielony. Następne cyfry oznaczają jasność świecenia w milikandelach (mcd). Dioda świecąca 3V może mieć dodatkowe oznaczenia dotyczące kąta świecenia.
Na opakowaniu znajdziemy też maksymalny prąd przewodzenia (If max). Jest to kluczowy parametr przy doborze rezystora ograniczającego. Przekroczenie tej wartości może skutkować uszkodzeniem diody LED 3V.
Zasilanie diody LED 3V - na co zwrócić uwagę?
Prawidłowe zasilanie diody LED 3V wymaga stabilnego źródła napięcia. Wahania napięcia mogą wpływać na jasność świecenia lub uszkodzić diodę.
Kluczowe jest nieprzekraczanie maksymalnego prądu przewodzenia. Zbyt wysoki prąd drastycznie skraca żywotność diody świecącej 3V.
Temperatura pracy wpływa na parametry elektryczne. Wyższa temperatura może zmniejszyć maksymalny dozwolony prąd przewodzenia.
Przy zasilaniu z baterii należy uwzględnić spadek napięcia podczas rozładowania. Może to wpływać na jasność świecenia diody 3V.
- Zawsze stosuj rezystor ograniczający prąd
- Sprawdź polaryzację przed podłączeniem
- Nie przekraczaj maksymalnego prądu przewodzenia

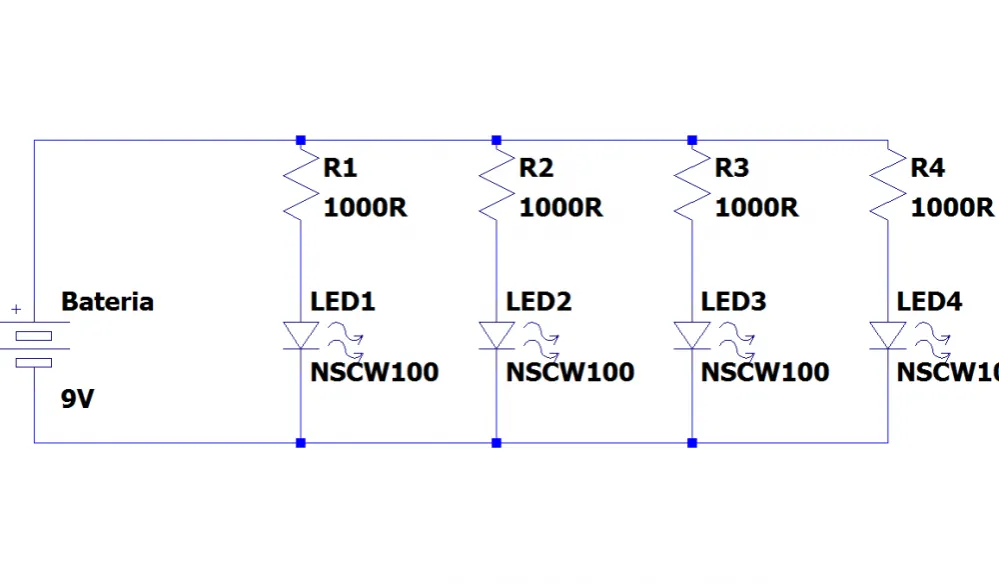

Dobór rezystora do diody LED
Rezystor jest niezbędnym elementem zabezpieczającym diodę LED 3V. Jego wartość obliczamy na podstawie różnicy między napięciem zasilania a napięciem przewodzenia diody. Należy również uwzględnić wymagany prąd przewodzenia.
Zbyt mała wartość rezystora spowoduje przepływ nadmiernego prądu przez diodę świecącą 3V. Zawsze lepiej jest wybrać nieco większą wartość rezystora niż za małą. Typowe wartości rezystorów dla napięcia zasilania 5V mieszczą się w zakresie 100-220Ω.
Przykład obliczenia: dla napięcia zasilania 5V i diody LED 3V (prąd 20mA), wartość rezystora wynosi: R = (5V - 3V) / 0,02A = 100Ω.
Montaż diody LED krok po kroku
Przed montażem przygotuj wszystkie niezbędne narzędzia: lutownicę, cynę, topnik. Sprawdź temperaturę lutownicy - powinna wynosić około 320-350°C.
Zidentyfikuj poprawną polaryzację diody 3V. Oznacz na płytce miejsce montażu, zwracając uwagę na właściwe ułożenie anody i katody.
Oczyść powierzchnię płytki i końcówki diody LED 3V. Stosowanie topnika znacząco ułatwi proces lutowania.
Lutowanie należy wykonać szybko i precyzyjnie. Przytrzymaj końcówkę lutownicy przy złączu przez 2-3 sekundy. Dodaj odpowiednią ilość cyny, aby utworzyć stożkowe połączenie.
Po przylutowaniu pozwól diodzie świecącej 3V ostygnąć naturalnie. Nie przemieszczaj płytki przez kilka sekund. Sprawdź jakość połączenia - powinno być błyszczące i gładkie.
| Błąd | Rozwiązanie |
| Zimne luty | Wydłuż czas lutowania, zwiększ temperaturę |
| Odwrotna polaryzacja | Sprawdź oznaczenia przed lutowaniem |
| Przegrzanie diody | Skróć czas lutowania, użyj radiator |
| Niewystarczająca ilość cyny | Dodaj więcej cyny, użyj topnika |
Sprawdzenie poprawności montażu
Wizualna kontrola połączeń lutowanych jest pierwszym krokiem weryfikacji. Luty powinny być błyszczące i mieć kształt stożka, a dioda LED 3V powinna być stabilnie zamocowana.
Pomiar napięcia na diodzie świecącej 3V multimetrem pozwoli sprawdzić, czy wartości są prawidłowe. W przypadku diody kolorowej zmierz również prąd przewodzenia.
Jeśli dioda 3V nie świeci, sprawdź polaryzację i połączenia. Czasem przyczyną może być uszkodzony rezystor lub zimne luty. Warto też sprawdzić, czy napięcie zasilania jest odpowiednie.
Zastosowania diod LED 3V
Diody LED 3V są powszechnie stosowane w elektronice użytkowej. Służą jako wskaźniki stanu urządzeń, pokazując czy sprzęt jest włączony lub w trybie czuwania.
W projektach oświetleniowych dioda LED biała 3V często stanowi główne źródło światła. Jej wysoka wydajność i niskie zużycie energii sprawiają, że jest idealna do przenośnych urządzeń.
Dekoracyjne zastosowania diod świecących 3V obejmują tworzenie napisów i podświetleń. Różnokolorowe diody pozwalają uzyskać ciekawe efekty wizualne.
W automatyce przemysłowej diody 3V służą jako elementy sygnalizacyjne. Mogą wskazywać status maszyn lub ostrzegać o nieprawidłowościach.
Projekty DIY często wykorzystują diody LED 3V ze względu na ich prostotę montażu. Są idealne do nauki elektroniki.
Popularność diod świecących 3V w projektach amatorskich wynika z niskiego napięcia zasilania. Można je bezpiecznie zasilać z baterii lub portu USB.
Przykładowe projekty z diodami LED 3V
Migająca lampka ostrzegawcza wykorzystuje jedną diodę LED 3V i prosty układ czasowy 555. Timer generuje impulsy powodujące regularne miganie diody. Projekt świetnie sprawdza się jako element dekoracyjny lub ostrzegawczy.
Wskaźnik poziomu naładowania baterii wykorzystuje trzy diody świecące 3V w różnych kolorach. Zielona oznacza pełne naładowanie, żółta średni poziom, a czerwona niski stan baterii. Układ można łatwo zmodyfikować dodając więcej diod dla dokładniejszego wskazania.
Oświetlenie nocne z czujnikiem zmierzchu łączy diodę LED białą 3V z fotorezystorem. Gdy poziom oświetlenia spada, dioda automatycznie się włącza, zapewniając delikatne światło w nocy.
Podczas pracy z diodami LED 3V zawsze używaj odpowiednich narzędzi i zachowuj podstawowe zasady bezpieczeństwa. Unikaj zwarć i przeciążeń.
Pamiętaj o właściwej wentylacji podczas lutowania i używaj podstawki pod lutownicę. Nie dotykaj rozgrzanych elementów i zawsze odłączaj zasilanie przed modyfikacjami układu.
Podstawowe zasady pracy z diodami LED 3V - co musisz zapamiętać
Prawidłowy montaż diody LED 3V wymaga uwzględnienia kilku kluczowych elementów: właściwej polaryzacji, odpowiedniego rezystora ograniczającego prąd oraz stabilnego źródła zasilania. Zwróć szczególną uwagę na parametry techniczne - napięcie przewodzenia i maksymalny prąd roboczy zależą od koloru diody świecącej 3V.
Wybór między diodą LED 3mm 3V a wersją 5mm powinien być podyktowany konkretnym zastosowaniem. Mniejsze diody sprawdzą się w projektach miniaturowych, podczas gdy większe zapewnią lepszą widoczność i odprowadzanie ciepła. Pamiętaj, że dioda LED biała 3V oferuje najwyższą jasność, sięgającą nawet 6000 mcd.
Sukces projektu z diodami 3V zależy od precyzji montażu i przestrzegania zasad bezpieczeństwa. Zawsze używaj rezystora ograniczającego, sprawdzaj polaryzację przed lutowaniem i unikaj przekraczania maksymalnych parametrów pracy. W razie wątpliwości, lepiej wybrać rezystor o nieco większej wartości, niż ryzykować uszkodzenie diody zbyt wysokim prądem.
