Generator funkcyjny Arduino to wszechstronne urządzenie elektroniczne do tworzenia różnorodnych sygnałów elektrycznych. Generuje on głównie sygnały sinusoidalne, prostokątne, piłokształtne i trójkątne. Jest prosty w budowie. Świetnie sprawdza się w edukacji i testowaniu sprzętu. Działa w oparciu o mikrokontroler Arduino, wykorzystując timery i modulację PWM.
Najważniejsze informacje:- Generuje cztery podstawowe typy przebiegów elektrycznych
- Wykorzystuje modulację PWM do tworzenia złożonych sygnałów
- Wymaga podstawowych elementów: płytki Arduino, potencjometrów i wyświetlacza LCD
- Może osiągać częstotliwości do 40 MHz z modułem AD9850
- Programowanie odbywa się przez Arduino IDE
- Znajduje zastosowanie w edukacji, diagnostyce i prototypowaniu
Co to jest generator funkcyjny Arduino?
Generator funkcyjny Arduino to wszechstronne urządzenie elektroniczne, które generuje różne przebiegi elektryczne. Generator przebiegów Arduino może tworzyć sygnały sinusoidalne, prostokątne oraz piłokształtne. Dzięki swojej prostocie i elastyczności, stał się popularnym narzędziem wśród elektroników i hobbystów.
Generator sygnałów Arduino wykorzystuje mikrokontroler do precyzyjnego sterowania przebiegami wyjściowymi. Sercem układu jest platforma Arduino, która odpowiada za cyfrowe generowanie sygnałów. Generator funkcji Arduino może być w prosty sposób modyfikowany i rozbudowywany według własnych potrzeb.
- Testowanie i diagnostyka układów elektronicznych
- Demonstracje edukacyjne w laboratoriach
- Prototypowanie nowych urządzeń
- Kalibracja sprzętu pomiarowego
- Eksperymenty z elektroniką analogową
Potrzebne komponenty i narzędzia
Do zbudowania generatora impulsów Arduino potrzebnych jest kilka podstawowych elementów. Większość z nich jest łatwo dostępna w sklepach elektronicznych.
| Nazwa komponentu | Specyfikacja | Orientacyjna cena |
| Arduino Uno | ATmega328P | 80 zł |
| Wyświetlacz LCD | 16x2 znaków, I2C | 25 zł |
| Potencjometry | 10kΩ liniowe | 5 zł/szt |
Opcjonalne komponenty do rozbudowy
Generator DDS Arduino może zostać znacząco ulepszony przez dodanie specjalizowanych modułów. Popularnym rozszerzeniem jest moduł AD9850, który pozwala generować sygnały o częstotliwości do 40 MHz. Dodatkowo można zastosować wzmacniacze operacyjne do poprawy jakości sygnału wyjściowego.
Schemat połączeń elektronicznych

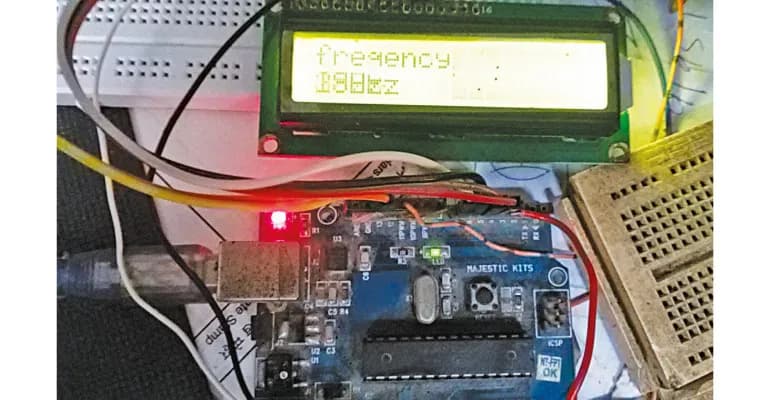

Montaż generatora funkcyjnego Arduino rozpoczynamy od połączenia podstawowych komponentów. Płytkę Arduino łączymy z wyświetlaczem LCD poprzez magistralę I2C, wykorzystując piny A4 (SDA) i A5 (SCL). Potencjometry podłączamy do wejść analogowych A0-A2.
Podłączenie wyświetlacza LCD
Wyświetlacz LCD z interfejsem I2C wymaga tylko czterech przewodów: zasilania (VCC), masy (GND) oraz linii danych SDA i SCL. Moduł I2C automatycznie obsługuje konwersję danych na format zgodny z wyświetlaczem.
Po podłączeniu wyświetlacza należy zainstalować odpowiednią bibliotekę w Arduino IDE. Adres I2C wyświetlacza można sprawdzić za pomocą prostego programu skanującego magistralę.
Instalacja wymaganego oprogramowania
Do programowania generatora fali Arduino potrzebne jest środowisko Arduino IDE. Program można pobrać ze strony producenta i zainstalować, wybierając odpowiednią wersję dla swojego systemu operacyjnego.
Po instalacji środowiska konieczne jest dodanie bibliotek obsługujących wyświetlacz LCD oraz generację przebiegów. W menedżerze bibliotek wyszukujemy i instalujemy "LiquidCrystal_I2C" oraz "TimerOne".
Konfiguracja środowiska Arduino IDE
W Arduino IDE wybieramy odpowiedni typ płytki (Arduino Uno) oraz port COM, do którego jest podłączona. Sprawdzamy poprawność komunikacji, wgrywając prosty program testowy. Ustawiamy parametry kompilacji, aby zoptymalizować kod pod kątem szybkości działania.
Implementacja kodu źródłowego
Generator funkcyjny Arduino wymaga odpowiedniego oprogramowania do sterowania przebiegami. Program główny zawiera funkcje odpowiedzialne za generację różnych typów sygnałów oraz obsługę interfejsu użytkownika.
- Generowanie przebiegów za pomocą PWM
- Obsługa wyświetlacza LCD i menu
- Odczyt wartości z potencjometrów
- Zmiana parametrów sygnału w czasie rzeczywistym
Generowanie różnych przebiegów
Przebieg prostokątny generujemy bezpośrednio na pinie cyfrowym Arduino za pomocą funkcji digitalWrite(). Sygnały sinusoidalne tworzymy poprzez modulację PWM z wykorzystaniem tablicy look-up.
Przebieg piłokształtny uzyskujemy przez stopniowe zwiększanie wypełnienia PWM. W przypadku przebiegu trójkątnego, wartość PWM jest zwiększana i zmniejszana naprzemiennie.
Częstotliwość generowanych sygnałów kontrolujemy za pomocą timera sprzętowego. Amplitudę regulujemy poprzez zmianę wypełnienia PWM w zakresie 0-255.
Kalibracja i testowanie

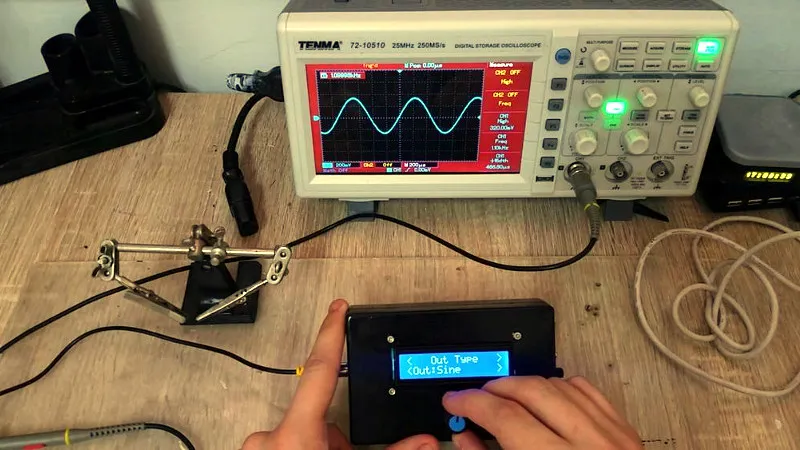

Kalibrację generatora funkcyjnego Arduino rozpoczynamy od sprawdzenia podstawowych przebiegów. Wykorzystując oscyloskop, weryfikujemy kształt, amplitudę i częstotliwość generowanych sygnałów.
Do precyzyjnej regulacji służą potencjometry, które należy dostroić tak, aby uzyskać pełny zakres regulacji. Sprawdzamy również działanie wyświetlacza LCD i menu użytkownika.
Pomiary kontrolne
Podczas testowania generatora przebiegów Arduino należy zmierzyć kluczowe parametry sygnałów wyjściowych. Sprawdzamy stabilność częstotliwości w całym zakresie pracy. Mierzymy zniekształcenia sygnału sinusoidalnego za pomocą analizatora widma. Weryfikujemy czasy narastania i opadania dla przebiegu prostokątnego. Kontrolujemy liniowość przebiegu piłokształtnego.
| Problem | Rozwiązanie |
| Zniekształcony sygnał | Sprawdź filtr wyjściowy i zasilanie |
| Niestabilna częstotliwość | Zweryfikuj ustawienia timera |
| Zakłócenia na LCD | Popraw połączenia I2C |
| Brak regulacji amplitudy | Skalibruj potencjometry |
Możliwości rozbudowy układu
Generator funkcyjny Arduino można rozbudować o dodatkowe funkcje. Jedną z popularnych modyfikacji jest dodanie modułu DDS do generacji wyższych częstotliwości.
Możliwe jest również dodanie interfejsu USB do komunikacji z komputerem. Pozwala to na zdalne sterowanie parametrami generatora.
Warto rozważyć implementację dodatkowych przebiegów specjalnych. Generator może zostać wyposażony w pamięć EEPROM do zapisywania własnych kształtów fali.
Zwiększanie częstotliwości pracy
Do generacji sygnałów o wyższych częstotliwościach stosujemy moduł AD9850. Ten układ DDS pozwala osiągnąć częstotliwości do 40 MHz przy zachowaniu dobrej jakości sygnału.
Generator DDS Arduino wymaga dodatkowego modułu komunikacyjnego. Połączenie realizujemy przez interfejs SPI, który zapewnia szybką transmisję danych konfiguracyjnych.
Parametry techniczne gotowego urządzenia
Generator funkcyjny Arduino w podstawowej wersji oferuje generację przebiegów do 8 kHz. Amplituda sygnału wyjściowego może być regulowana w zakresie 0-5V. Dostępne są cztery podstawowe kształty przebiegów: sinusoidalny, prostokątny, piłokształtny i trójkątny.
Rozdzielczość częstotliwości zależy od zastosowanego timera. Stabilność częstotliwości jest określona przez dokładność kwarcu Arduino. Impedancja wyjściowa wynosi około 100 Ω.
Limity i ograniczenia
Podstawowe ograniczenie stanowi maksymalna częstotliwość PWM Arduino. Przy wyższych częstotliwościach może pojawić się zniekształcenie sygnału.
Dokładność amplitudy jest limitowana przez 8-bitową rozdzielczość PWM. W przypadku przebiegu sinusoidalnego może występować niewielkie zniekształcenie harmoniczne.
Twój własny generator funkcyjny krok po kroku
Generator funkcyjny Arduino to wszechstronne narzędzie, które możesz zbudować samodzielnie w domu. Projekt wymaga podstawowych komponentów wartych około 150 zł i kilku godzin pracy. Najważniejsze to dokładne wykonanie połączeń i staranne zaprogramowanie układu.
Budowa zaczyna się od prostego szkieletu - płytki Arduino Uno, wyświetlacza LCD i potencjometrów. Po dodaniu odpowiedniego oprogramowania, otrzymujesz urządzenie generujące cztery podstawowe przebiegi o częstotliwości do 8 kHz. Rozbudowa o moduł DDS pozwala osiągnąć imponujące 40 MHz.
Pamiętaj o dokładnej kalibracji i testowaniu każdego etapu budowy. Generator sygnałów Arduino może być stale rozwijany - od prostej wersji edukacyjnej po zaawansowane narzędzie pomiarowe. To świetny projekt zarówno dla początkujących, jak i doświadczonych elektroników.
