Mikrokontroler ATmega328P to wszechstronne urządzenie wyposażone w trzy różne timery. Ten popularny układ, znany głównie z platformy Arduino, oferuje Timer/Counter0 i Timer/Counter2 (8-bitowe) oraz Timer/Counter1 (16-bitowy). Każdy z nich służy do precyzyjnego odmierzania czasu i generowania sygnałów. Timery te umożliwiają realizację różnych funkcji czasowych - od prostych opóźnień po zaawansowane operacje PWM.
Różnorodność trybów pracy, w tym Normal Mode i CTC Mode, sprawia, że ATmega328P doskonale sprawdza się w projektach wymagających dokładnego zarządzania czasem. Precyzyjne obliczenia wartości rejestrów i prescalerów pozwalają na uzyskanie pożądanych opóźnień czasowych, co jest kluczowe w wielu aplikacjach elektronicznych.
Najważniejsze informacje:- ATmega328P posiada trzy niezależne timery
- Timer0 i Timer2 są 8-bitowe, Timer1 jest 16-bitowy
- Możliwa praca w trybach Normal i CTC
- Timer0 wykorzystywany jest w funkcji millis() w Arduino
- Precyzyjne obliczenia wymagają uwzględnienia częstotliwości zegara i prescalera
- Timery umożliwiają generowanie PWM i pomiar czasu zdarzeń
- Wartości rejestrów można obliczyć za pomocą dedykowanych kalkulatorów
Podstawowe informacje o timerach ATmega328P

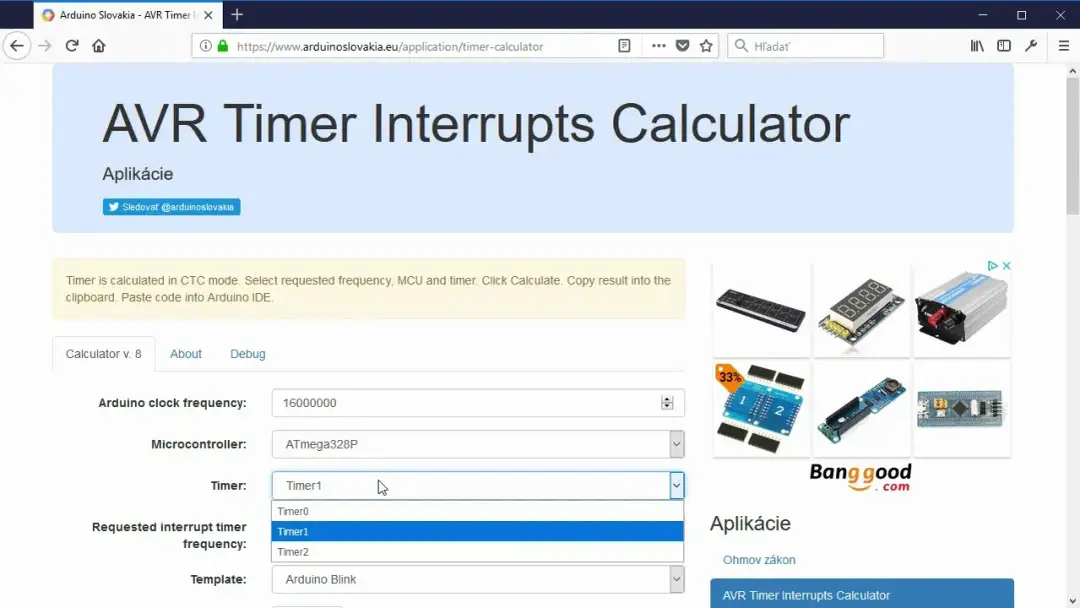

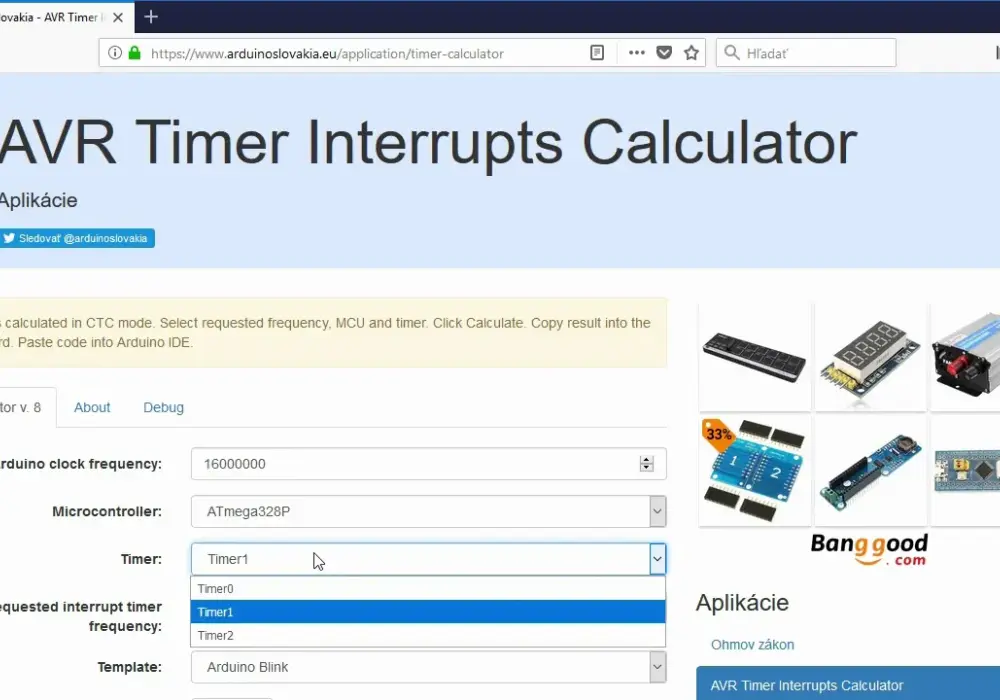

Kalkulator timerów ATmega328P stanowi niezbędne narzędzie dla programistów mikrokontrolerów. Timer to sprzętowy licznik impulsów zegarowych, który umożliwia precyzyjne odmierzanie czasu. Zastosowanie odpowiednich ustawień pozwala na generowanie przerwań o określonej częstotliwości.
Znajomość przeliczania rejestru timer ATmega328P jest kluczowa dla poprawnego działania projektów. Właściwa konfiguracja timera ATmega328P wymaga zrozumienia podstawowych parametrów. Precyzyjne obliczenia są podstawą niezawodnego działania systemu.
- Timer0 (8-bit): maksymalna wartość 255, używany w funkcji millis(), podstawowe operacje czasowe
- Timer1 (16-bit): maksymalna wartość 65535, precyzyjne odmierzanie czasu, generowanie PWM
- Timer2 (8-bit): maksymalna wartość 255, niezależny prescaler, alternatywne źródło zegara
Jak działa kalkulator timerów ATmega328P?
Kalkulator timerów ATmega328P automatyzuje proces obliczania wartości rejestrów i prescalera. Wykorzystuje podstawowe wzory matematyczne do określenia optymalnych ustawień dla żądanego czasu.
| Wzór na okres | T = prescaler * (TOP + 1) / F_CPU | Obliczanie czasu przepełnienia timera |
| Wzór na częstotliwość | f = F_CPU / (prescaler * (TOP + 1)) | Określanie częstotliwości przerwań |
| Wzór na wartość TOP | TOP = (F_CPU * T / prescaler) - 1 | Ustawienie rejestru porównania |
Wyniki kalkulatora prescalera ATmega328P należy interpretować w kontekście ograniczeń sprzętowych. Wartości wyjściowe wskazują optymalne ustawienia rejestrów dla danej częstotliwości.
Wzory na obliczanie wartości rejestrów
Podstawowy wzór na przeliczanie rejestru timer ATmega328P uwzględnia częstotliwość taktowania mikrokontrolera. Wartość rejestru OCR można obliczyć jako (F_CPU / (prescaler * częstotliwość_docelowa)) - 1.
Dla trybu CTC kluczowe jest określenie wartości TOP w rejestrze OCRnA. Jest to wartość, przy której timer zostanie wyzerowany.
W przypadku obliczania PWM ATmega328P należy uwzględnić tryb pracy Fast PWM lub Phase Correct. Wartość rejestru OCRnB określa wypełnienie sygnału PWM.
Krok po kroku - obliczanie ustawień timera
Kalkulator przerwań ATmega328P wymaga wprowadzenia kilku kluczowych parametrów. Proces konfiguracji można podzielić na następujące etapy.
- Określ wymaganą częstotliwość lub okres przerwań
- Wybierz odpowiedni timer (8-bit lub 16-bit)
- Oblicz optymalną wartość prescalera
- Wylicz wartość rejestru porównania (OCR)
- Sprawdź czy obliczone wartości mieszczą się w dozwolonym zakresie
Przykład obliczenia dla Timer1 (16-bit)
Dla częstotliwości 1 kHz przy F_CPU = 16 MHz, kalkulator timerów ATmega328P wskazuje prescaler 64. OCR1A należy ustawić na 249, co daje dokładnie 1 kHz.
Implementacja tych ustawień wymaga odpowiedniej konfiguracji rejestrów. Oto przykładowy kod realizujący te obliczenia:
```cpp // Konfiguracja Timer1 dla 1 kHz void setupTimer1() { TCCR1A = 0; // Tryb CTC TCCR1B = (1 << WGM12); // Tryb CTC TCCR1B |= (1 << CS11) | (1 << CS10); // Prescaler 64 OCR1A = 249; // Wartość porównania TIMSK1 = (1 << OCIE1A); // Włącz przerwanie Compare Match A } ISR(TIMER1_COMPA_vect) { // Kod obsługi przerwania } ```Prescaler - wpływ na dokładność timera
Kalkulator prescalera ATmega328P pomaga dobrać optymalną wartość dzielnika. Prescaler wpływa bezpośrednio na rozdzielczość czasową timera. Im większa wartość prescalera, tym dłuższe czasy można odmierzać.
Wybór zbyt małej wartości prescalera może prowadzić do niedokładności w odmierzaniu czasu. Mikrokontroler może nie nadążyć z obsługą przerwań. Dobór właściwej wartości jest kluczowy dla stabilności systemu.
Zastosowanie przelicznika timer Arduino Uno pozwala na łatwe porównanie różnych wartości prescalera. Każda wartość prescalera daje inny zakres możliwych do uzyskania częstotliwości. Należy wybrać wartość zapewniającą najlepszą dokładność dla danego zastosowania.
| Prescaler | Częstotliwość dla F_CPU=16MHz | Maksymalny czas (Timer1) |
| 1 | 16 MHz | 4.096 ms |
| 8 | 2 MHz | 32.768 ms |
| 64 | 250 kHz | 262.144 ms |
| 256 | 62.5 kHz | 1.048576 s |
| 1024 | 15.625 kHz | 4.194304 s |
Dobór prescalera dla różnych zastosowań
Dla obliczania PWM ATmega328P najlepiej sprawdzają się mniejsze wartości prescalera. Umożliwiają one uzyskanie wyższych częstotliwości PWM, co jest istotne w sterowaniu silnikami czy diodami LED.
W przypadku długich opóźnień lepiej sprawdzą się większe wartości prescalera. Pozwalają one na odmierzanie dłuższych czasów bez ryzyka przepełnienia licznika.
Maksymalne wartości czasów dla timerów
Maksymalny czas dla Timer0 i Timer2 (8-bit) zależy od prescalera. Przy prescalerze 1024 można uzyskać maksymalnie około 16 ms.
Timer1 (16-bit) oferuje znacznie większy zakres. Pozwala na odmierzanie czasów do około 4.2 sekundy przy prescalerze 1024.
```cpp // Maksymalne wartości dla timerów #define TIMER0_MAX_COUNT 255 // 8-bit #define TIMER1_MAX_COUNT 65535 // 16-bit #define TIMER2_MAX_COUNT 255 // 8-bit // Maksymalne czasy przy F_CPU = 16MHz const float T0_MAX_TIME = (TIMER0_MAX_COUNT * 1024.0) / 16000000.0; // ~16ms const float T1_MAX_TIME = (TIMER1_MAX_COUNT * 1024.0) / 16000000.0; // ~4.2s const float T2_MAX_TIME = (TIMER2_MAX_COUNT * 1024.0) / 16000000.0; // ~16ms ```Ograniczenia sprzętowe timerów ATmega328P
Każdy timer ma swoje charakterystyczne ograniczenia związane z rozdzielczością. Timer0 i Timer2 mogą liczyć tylko do 255, co wpływa na maksymalny możliwy czas przerwania.
Kalkulator timerów ATmega328P musi uwzględniać ograniczenia związane z częstotliwością taktowania. Zbyt wysokie częstotliwości przerwań mogą prowadzić do niestabilnej pracy systemu.
Wykorzystanie przelicznika timer Arduino Uno pomaga uniknąć przekroczenia limitów sprzętowych. Właściwa konfiguracja timera ATmega328P wymaga świadomości tych ograniczeń.
Implementacja w Arduino IDE
Implementacja obliczeń kalkulatora timerów ATmega328P w Arduino IDE wymaga odpowiedniej konfiguracji rejestrów. Programista musi ustawić bity kontrolne określające tryb pracy timera. Prawidłowa inicjalizacja przerwań jest kluczowa dla stabilności programu.
Wykorzystanie kalkulatora prescalera ATmega328P pozwala na precyzyjne dobranie parametrów czasowych. Timer można skonfigurować w różnych trybach pracy, w zależności od potrzeb. Najważniejsze jest właściwe ustawienie bitów kontrolnych w rejestrach TCCRnA i TCCRnB.
```cpp // Przykładowa implementacja dla Timer1 w trybie CTC void setupTimer1(uint16_t frequency) { cli(); // Wyłącz przerwania // Obliczenia dla prescalera i OCR uint32_t cycles = F_CPU / frequency; uint16_t prescaler = 1; if (cycles > 65535) { prescaler = 8; cycles = cycles / 8; } if (cycles > 65535) { prescaler = 64; cycles = cycles / 8; } uint16_t ocr = cycles - 1; // Konfiguracja Timer1 TCCR1A = 0; // Tryb CTC TCCR1B = (1 << WGM12); // Tryb CTC // Ustawienie prescalera if (prescaler == 1) TCCR1B |= (1 << CS10); if (prescaler == 8) TCCR1B |= (1 << CS11); if (prescaler == 64) TCCR1B |= (1 << CS11) | (1 << CS10); OCR1A = ocr; // Wartość porównania TIMSK1 = (1 << OCIE1A); // Włącz przerwanie Compare Match A sei(); // Włącz przerwania } ISR(TIMER1_COMPA_vect) { // Kod obsługi przerwania digitalWrite(LED_PIN, !digitalRead(LED_PIN)); // Toggle LED } void loop() { // Główna pętla programu } ```Praktyczne aspekty korzystania z timerów ATmega328P
Kalkulator timerów ATmega328P to niezbędne narzędzie dla każdego programisty mikrokontrolerów. Pozwala na precyzyjne obliczenie wartości rejestrów i prescalera, co jest kluczowe dla poprawnego działania projektów czasowych. Dzięki systematycznemu podejściu do obliczeń, można uniknąć typowych błędów i osiągnąć wysoką dokładność czasową.
Wybór odpowiedniego timera i jego konfiguracja zależą od konkretnego zastosowania. Timer1 16-bitowy sprawdzi się w precyzyjnych pomiarach i długich okresach, podczas gdy Timer0 i Timer2 są idealne do prostszych zastosowań. Przeliczanie rejestru timer ATmega328P wymaga uwzględnienia ograniczeń sprzętowych, ale przy właściwym doborze prescalera można osiągnąć pożądane częstotliwości od kilku Hz do setek kHz.
Implementacja w Arduino IDE, choć początkowo może wydawać się złożona, staje się prosta dzięki użyciu kalkulatora prescalera ATmega328P. Kluczem do sukcesu jest zrozumienie zależności między prescalerem, rejestrem OCR a częstotliwością taktowania. Te podstawowe zasady pozwalają na efektywne wykorzystanie timerów w projektach od prostych migających diod LED po zaawansowane systemy sterowania.
