Przekaźnik bistabilny to specjalistyczny komponent elektroniczny używany w systemach Arduino. Zachowuje swój stan bez ciągłego zasilania. Jest to idealne rozwiązanie dla projektów wymagających oszczędności energii. Występuje w dwóch głównych wariantach: z pojedynczą i podwójną cewką. To sprawia, że jest wszechstronny w zastosowaniu.
W przeciwieństwie do tradycyjnych przekaźników, wersja bistabilna nie potrzebuje stałego dopływu prądu. Działa cicho. Najważniejszą cechą jest utrzymanie stanu nawet po zaniku zasilania. Sprawdza się szczególnie w projektach automatyki domowej i systemach kontroli.
Kluczowe informacje:- Minimalne zużycie energii dzięki podtrzymaniu stanu bez zasilania
- Dostępne dwa typy: z pojedynczą lub podwójną cewką sterującą
- Zachowanie ustawień po awarii zasilania
- Bezgłośna praca w porównaniu do standardowych przekaźników
- Łatwa integracja z platformą Arduino
- Idealne zastosowanie w automatyce domowej
Czym jest przekaźnik bistabilny i jak działa?
Przekaźnik bistabilny Arduino to specjalistyczny element elektroniczny, który utrzymuje swój stan bez ciągłego zasilania. Jest to energooszczędne rozwiązanie, które sprawdza się w projektach automatyki domowej. Dzięki swojej konstrukcji, pozwala na trwałe przełączanie obwodów elektrycznych.
Przekaźnik bistabilny z Arduino sterowanie opiera się na zasadzie magnetycznej pamięci stanu. Wykorzystuje dwie cewki do przełączania między stanami. Wystarczy krótki impuls prądowy, aby zmienić jego położenie.
Główna różnica między przekaźnikiem bistabilnym a zwykłym polega na zużyciu energii. Standardowy przekaźnik wymaga stałego zasilania, podczas gdy bistabilny zachowuje stan bez prądu. Dodatkowo, przekaźnik bistabilny moduł Arduino pracuje znacznie ciszej.
Niezbędne komponenty do montażu
Do prawidłowego montażu przekaźnika bistabilnego Arduino potrzebujemy kilku kluczowych elementów. Każdy komponent pełni określoną funkcję w układzie.
| Nazwa komponentu | Specyfikacja | Zastosowanie |
| Arduino Uno/Nano | 5V, 16MHz | Kontroler główny |
| Przekaźnik bistabilny dwucewkowy Arduino | 5V/12V DC | Przełączanie obwodów |
| Przewody połączeniowe | 22 AWG | Połączenia elementów |

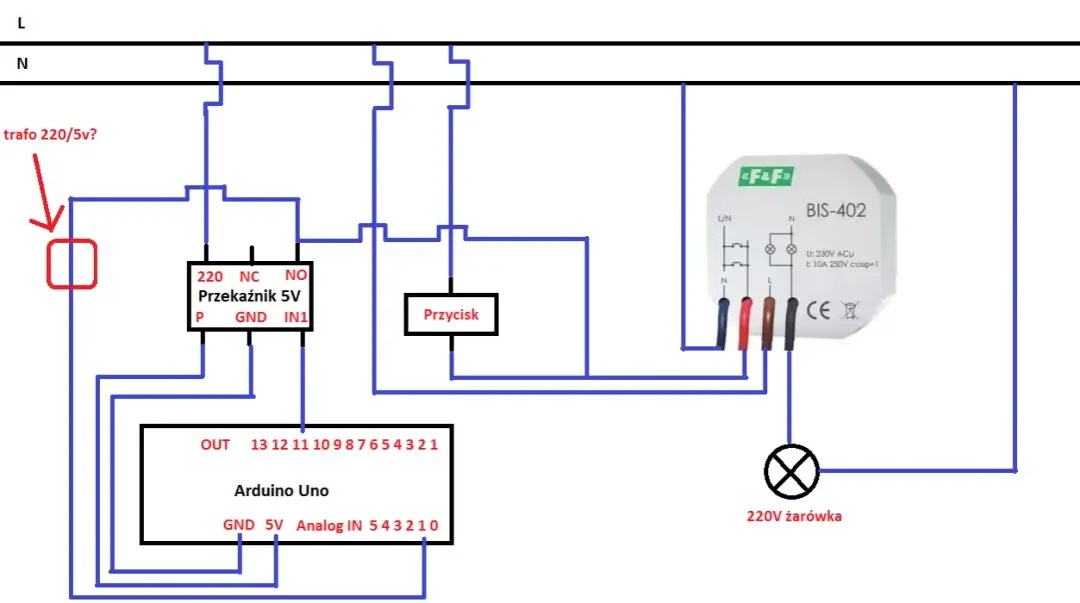

Schemat podłączenia krok po kroku
Rozpocznij od podłączenia pinów zasilania przekaźnika bistabilnego do Arduino. Następnie połącz piny sterujące z odpowiednimi wyjściami cyfrowymi.
Zabezpiecz wszystkie połączenia przed zwarciem. Sprawdź polaryzację podłączenia cewek przekaźnika.
Upewnij się, że wszystkie przewody są prawidłowo zaizolowane. Użyj złącz odpowiedniej jakości.
- Pin VCC do 5V Arduino
- GND do masy Arduino
- SET do pinu cyfrowego D7
- RESET do pinu cyfrowego D8
- Podłączenie obwodu sterowanego do styków NO/NC
Opis pinów Arduino i ich funkcje
Płytka Arduino wykorzystuje piny cyfrowe D7 i D8 do sterowania przekaźnikiem bistabilnym. Pin D7 odpowiada za ustawienie stanu HIGH, podczas gdy D8 kontroluje stan LOW.
Zasilanie przekaźnika bistabilnego Arduino podłączamy do pinów 5V i GND. Te połączenia zapewniają stabilne działanie układu.
Podłączenie zasilania
Do zasilania przekaźnika bistabilnego moduł Arduino potrzebujemy stabilnego źródła 5V. Możemy wykorzystać wbudowany regulator napięcia Arduino. Należy pamiętać o odpowiedniej wydajności prądowej zasilacza.
Układ wymaga minimum 100mA dla poprawnego działania cewek. Warto zastosować kondensator filtrujący 100µF. Zaleca się używanie zasilacza z zabezpieczeniem przeciwzwarciowym.
Programowanie przekaźnika bistabilnego
Przekaźnik bistabilny programowanie Arduino wymaga odpowiedniej konfiguracji pinów. Kod musi uwzględniać czasy przełączania cewek. Wykorzystamy bibliotekę digitalWrite do sterowania.
```cpp // Definicja pinów const int setPin = 7; // Pin ustawiający stan const int resetPin = 8; // Pin resetujący stan void setup() { pinMode(setPin, OUTPUT); pinMode(resetPin, OUTPUT); digitalWrite(setPin, LOW); digitalWrite(resetPin, LOW); } void loop() { // Przełączanie stanu digitalWrite(setPin, HIGH); delay(100); // Czas na zadziałanie cewki digitalWrite(setPin, LOW); delay(1000); // Czas oczekiwania } ```Powyższy kod realizuje podstawowe funkcje przełączania przekaźnika bistabilnego Arduino. Wykorzystuje proste impulsy sterujące do zmiany stanu.
Funkcje setup() i loop()
Funkcja setup() inicjalizuje piny jako wyjścia cyfrowe. Ustawia początkowy stan przekaźnika na nieaktywny.
Funkcja loop() odpowiada za cykliczne przełączanie przekaźnika bistabilnego. Generuje impulsy sterujące o określonym czasie trwania.
Modyfikacja kodu pod własne potrzeby
Możemy dostosować czas trwania impulsów sterujących. Wartość delay() wpływa na częstotliwość przełączania.
Dodanie warunków logicznych pozwala na sterowanie w zależności od zewnętrznych czujników. Przekaźnik bistabilny domowe projekty często wykorzystują różne metody kontroli.
Implementacja funkcji obsługi przerwań zwiększa responsywność układu. Można dodać komunikację szeregową do monitorowania stanu.
Praktyczne zastosowania
Przekaźnik bistabilny Arduino znajduje szerokie zastosowanie w automatyce domowej. Jego energooszczędność sprawia, że jest idealny do długotrwałej pracy. Można go wykorzystać w wielu innowacyjnych projektach.
- Sterowanie oświetleniem - przekaźnik bistabilny z Arduino sterowanie pozwala na automatyczne włączanie i wyłączanie świateł
- System nawadniania - kontrola pomp i zaworów w określonych interwałach czasowych
- Automatyczne rolety - przekaźnik bistabilny domowe projekty często wykorzystują go do sterowania silnikami rolet
- Kontrola wentylacji - zarządzanie pracą wentylatorów w zależności od temperatury
- Systemy alarmowe - utrzymanie stanu czuwania nawet przy zaniku zasilania
- Sterowanie bramą garażową - bezpieczne przełączanie kierunku ruchu silnika
Rozwiązywanie typowych problemów
Podczas pracy z przekaźnikiem bistabilnym Arduino mogą pojawić się różne problemy techniczne. Większość z nich ma proste rozwiązania.
Najczęstsze problemy wynikają z nieprawidłowego podłączenia lub błędów w kodzie. Systematyczne sprawdzenie połączeń zazwyczaj pomaga znaleźć usterkę.
| Problem | Rozwiązanie |
| Brak reakcji przekaźnika | Sprawdź połączenia i zasilanie |
| Nieprawidłowe przełączanie | Wydłuż czas impulsu sterującego |
| Przegrzewanie się układu | Zweryfikuj obciążenie styków |
| Zakłócenia w działaniu | Dodaj kondensator filtrujący |
| Samoczynne przełączanie | Sprawdź kod i połączenia masy |
Środki bezpieczeństwa przy eksploatacji
Bezpieczeństwo przy pracy z przekaźnikiem bistabilnym jest kluczowe. Zawsze odłączaj zasilanie przed modyfikacją połączeń.
Używaj odpowiednich zabezpieczeń przeciwzwarciowych i przeciwprzepięciowych. Montaż wykonuj w suchym i czystym miejscu.
Regularnie sprawdzaj stan połączeń i temperaturę pracy układu. Unikaj przeciążania styków przekaźnika.
Co powinieneś wiedzieć o przekaźniku bistabilnym?
Przekaźnik bistabilny Arduino to wszechstronne urządzenie, które znacząco upraszcza projekty automatyki domowej. Jego główną zaletą jest zdolność do utrzymania stanu bez ciągłego zasilania, co przekłada się na oszczędność energii. Montaż wymaga podstawowej wiedzy z elektroniki oraz przestrzegania zasad bezpieczeństwa.
Prawidłowo zaprogramowany i podłączony przekaźnik bistabilny z Arduino sterowanie może działać niezawodnie przez długi czas. Kluczowe jest przestrzeganie specyfikacji technicznych, odpowiednie zabezpieczenie układu oraz regularna kontrola połączeń. Wykorzystanie gotowych bibliotek i przykładów kodu znacznie przyspiesza proces implementacji.
Dzięki swojej konstrukcji i zasadzie działania, przekaźnik bistabilny moduł Arduino znajduje zastosowanie w wielu projektach - od prostego sterowania oświetleniem po zaawansowane systemy automatyki. To rozwiązanie szczególnie przydatne w sytuacjach, gdzie liczy się niezawodność i energooszczędność.
